OptiPlex 3070: Guía visual de las computadoras

Summary: Este artículo es una guía visual de los puertos externos y las funciones de los diversos factores de forma de la serie de computadoras de escritorio Dell OptiPlex 3070.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms


Nota: Para obtener una descripción más detallada de cada ubicación, consulte los manuales de la computadora en www.dell.com/support


Índice:

  1. Vista frontal de la minitorre (MT)
  2. Vista posterior de la minitorre (MT)
  3. Vista frontal del factor de forma pequeño (SFF)
  4. Vista posterior del factor de forma pequeño (SFF)
  5. Vista frontal del factor de forma micro (MFF)
  6. Vista posterior del factor de forma micro (MFF)
  7. Información adicional:



Vista frontal de la minitorre (MT)



SLN317909_en_US__23070_Front_View_MT_BK

(Figura 1: Vista frontal de la MT)



1 Botón de encendido y LED de alimentación 2 Unidad óptica (opcional)
3 LED de actividad del disco duro 4 Lector de tarjeta de memoria (opcional)
5 Conector de los auriculares/conector de audio universal 6 2 conectores USB 2.0
7 2 conectores USB 3.1 de 1.ª generación y tipo A


Volver al principio

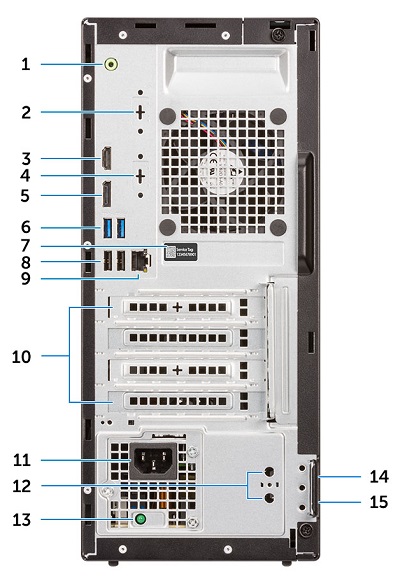

Vista posterior de la minitorre (MT)



SLN317909_en_US__33070_Back_View_MT_BK

(Figura 2: vista posterior de la MT)



1 Conector de salida de línea de audio 2 Conector serie (opcional)
3 HDMI 4 DP 1.2/HDMI 2.0/VGA/serial/serial-PS/2 (opcional)
5 Conector DisplayPort 6 2 conectores USB 3.3 de 1.ª generación y tipo A
7 Etiqueta de servicio 8 2 conectores USB 2.0 type-A (admite SmartPower On)
9 Conector Ethernet NIC 10 4 ranuras para tarjetas de expansión
11 Conector de alimentación 12 Conectores de antena SMA externos (opcionales)
13 LED de diagnóstico de la fuente de alimentación 14 Ranura para cable de seguridad Kensington
15 Aro para candado


Volver al principio

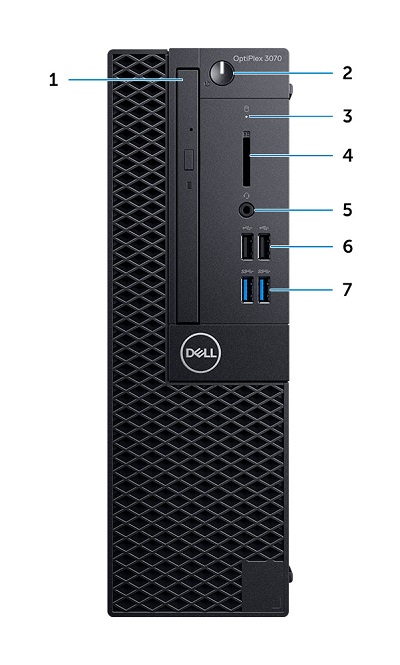

Vista frontal del factor de forma pequeño (SFF)



SLN317909_en_US__43070_Front_View_SFF_BK

(Figura 3: Vista frontal del SFF)



1 Unidad óptica (opcional) 2 Botón de encendido y LED de alimentación
3 LED de actividad del disco duro 4 Lector de tarjeta de memoria (opcional)
5 Conector de los auriculares/conector de audio universal 6 2 conectores USB 2.0
7 2 conectores USB 3.1 de 1.ª generación y tipo A


Volver al principio



Vista posterior del factor de forma pequeño (SFF)



SLN317909_en_US__53070_Back_View_SFF_BK

(Fig. 4: Vista posterior del SFF)



1 Conector de salida de línea de audio 2 Conector serie (opcional)
3 DP 1.2/HDMI 2.0/VGA/serial/serial PS/2 (opcional) 4 Conector HDMI
5 Conector DisplayPort 6 Etiqueta de servicio
7 2 conectores USB 3.1 de 1.ª generación y tipo A 8 2 conectores USB 2.0 (compatible con SmartPower activado)
9 Conector Ethernet NIC 10 2 ranuras para tarjetas de expansión
11 Conector de alimentación 12 LED de diagnóstico de la fuente de alimentación
13 Conectores de antena SMA externos (opcionales) 14 Ranura para cable de seguridad Kensington
15 Aro para candado


Volver al principio

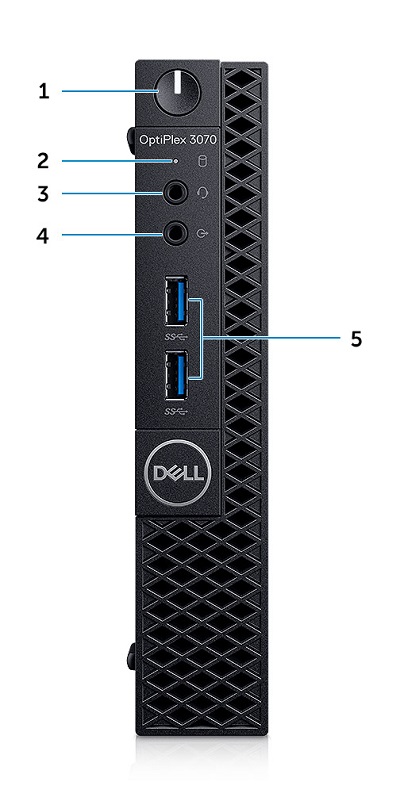

Vista frontal del factor de forma micro (MFF)



SLN317909_en_US__63070_Front_View_MFF_BK

(Figura 5: Vista frontal del MFF)



1 Botón de encendido y LED de alimentación 2 LED de actividad del disco duro
3 Conector de los auriculares/conector de audio universal 4 Conector de salida de línea
5 2 conectores USB 3.1 de 1.ª generación y tipo A


Volver al principio

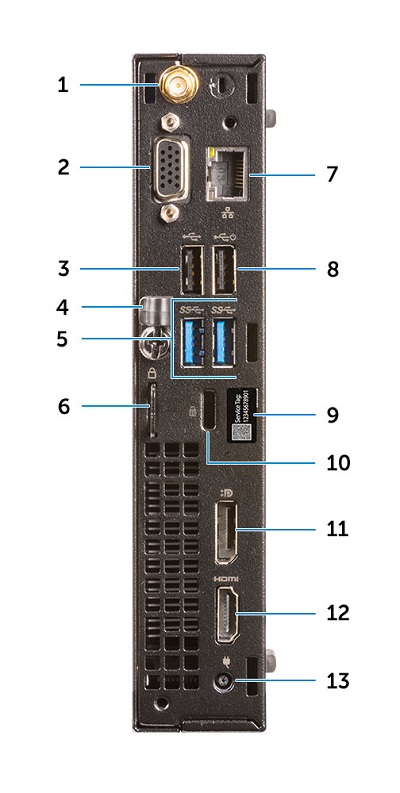

Vista posterior del factor de forma micro (MFF)



SLN317909_en_US__73070_Back_View_MFF_BK

(Fig. 6: Vista posterior del MFF)



1 Conectores de antena SMA externos (opcionales) 2 DP 1.2/HDMI 2.0/VGA/serial/serial PS/2 (opcional)
3 Conector USB 2.0 4 Soporte del cable
5 2 conectores USB 3.1 de 1.ª generación y tipo A 6 Aro para candado
7 Conector Ethernet NIC 8 Conector USB 2.0 (compatible con SmartPower On)
9 Etiqueta de servicio 10 Ranura para cable de seguridad Kensington
11 Conector DisplayPort 12 Conector HDMI
13 Conector de alimentación


Volver al principio

Cause

No corresponde.

Resolution

No corresponde.

Additional Information



Información adicional:




Volver al principio

Affected Products

OptiPlex 3070 Tower, OptiPlex 3070 Micro, OptiPlex 3070 Small Form Factor
