VxRail: VxRail nieuwe systemen missen PSNT

Dit probleem kan zich voordoen bij de implementatie van een nieuw knooppunt of bij het toevoegen van een nieuw knooppunt waarbij een ontbrekend PSNT op de nieuwe host implementatiefouten veroorzaakt.

Indicatoren van dit probleem kunnen een of meer van de volgende zijn:

• PSNT ontbreekt in de DCUI

• Een lokale datastorenaam bevat geen PSNT in de naam
• PSNT "Chassis Extra" ontbreekt in ipmitool-query

Als de PSNT ontbreekt, wordt deze vergelijkbaar weergegeven met de onderstaande uitvoer waar geen "Chassis Extra"-regel met de PSNT wordt weergegeven:

[root@node-01:~] /opt/vxrail/tools/ipmitool fru print 17
 Chassis Type          : Rack Mount Chassis
 Chassis Part Number   : VxRail V670F
 Chassis Serial        : XXXXXXX

De uitvoer mist een regel die vergelijkbaar is met hieronder.

[root@node-01:~] /opt/vxrail/tools/ipmitool fru print 17
Chassis Type           : Rack Mount Chassis
Chassis Part Number    : VxRail V670F
Chassis Serial         : XXXXXXX
Chassis Extra          : DEXXXXXXXXXXXX

Opmerking:  AMD-systemen omvatten twee "Chassis Extra"-lijnen. Het probleem doet zich alleen voor als de PSNT ontbreekt.

AMD-systemen met het probleem lijken vergelijkbaar met het onderstaande.

[root@node-01:~] /opt/vxrail/tools/ipmitool fru print 17
 Chassis Type          : Rack Mount Chassis
 Chassis Part Number   : VxRail V670F
 Chassis Serial        : Diskgroup:8-SLOT,2-DG,1-Cache,3-Capacity

Geldige uitvoer voor AMD-platforms ziet er ongeveer hieronder uit.

[root@node-01:~] /opt/vxrail/tools/ipmitool fru print 17
Chassis Type           : Rack Mount Chassis
Chassis Part Number    : VxRail V670F
Chassis Serial         : XXXXXXX
Chassis Extra          : DEXXXXXXXXXXXX
Chassis Extra          : Diskgroup:8-SLOT,2-DG,1-Cache,3-Capacity

Opmerking: Dit probleem is niet van toepassing op ongeldige servicetags of ontbrekende PSNT's voor VxRail VD-4000w witnessknooppunten.

Dell Engineering heeft een hulpprogramma ontwikkeld om dit specifieke probleem met ontbrekend PSNT op te lossen.

Om dit ontbrekende PSNT-probleem op te lossen, downloadt u de VxRail FRU17 Recovery Utility (bijlage, FRU17RecoveryTool_v1.0_csp.iso) en volgt u de onderstaande stappen.

Opmerking: Zoek en kopieer het PSNT van het fysieke bagagelabel van het systeem voordat u verdergaat.

Stap 1

FRU17RecoveryTool koppelen en opstarten.

1. Open de virtuele console van het knooppunt.

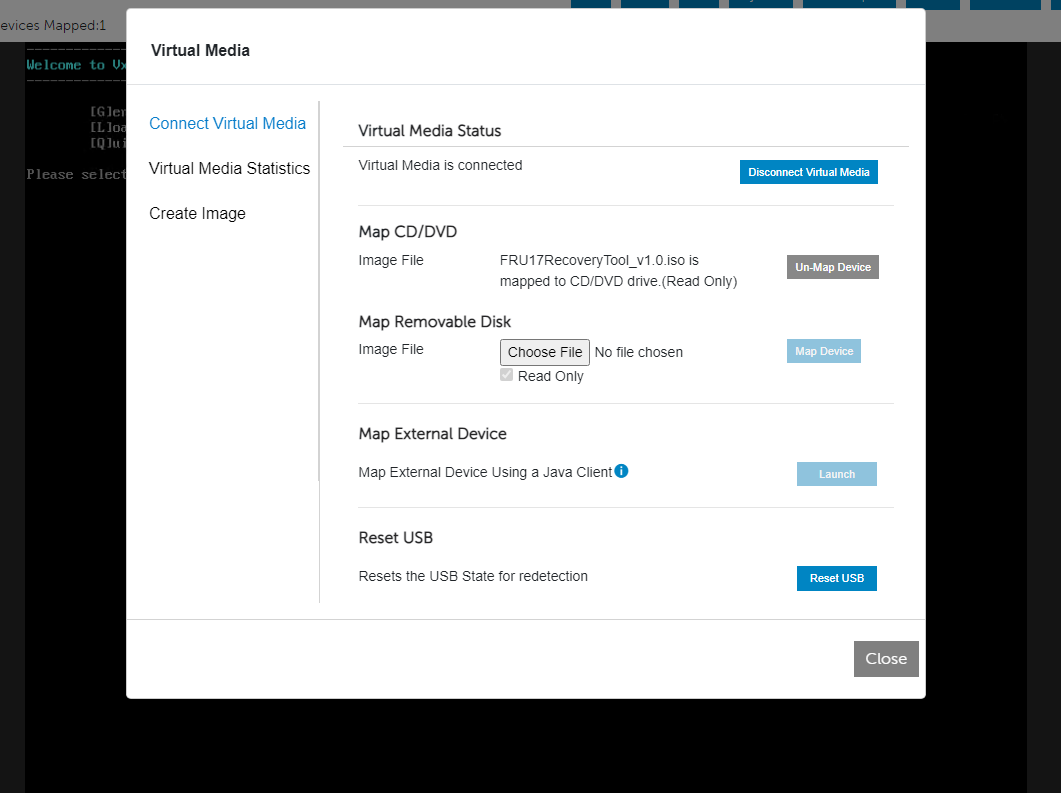

2. Selecteer Virtual Media.
3. Selecteer Virtuele media verbinden.
4. Kies File > FRU17RecoveryTool_vx.x_csp.iso.
5. Kaart apparaat.

6. Selecteer Sluiten

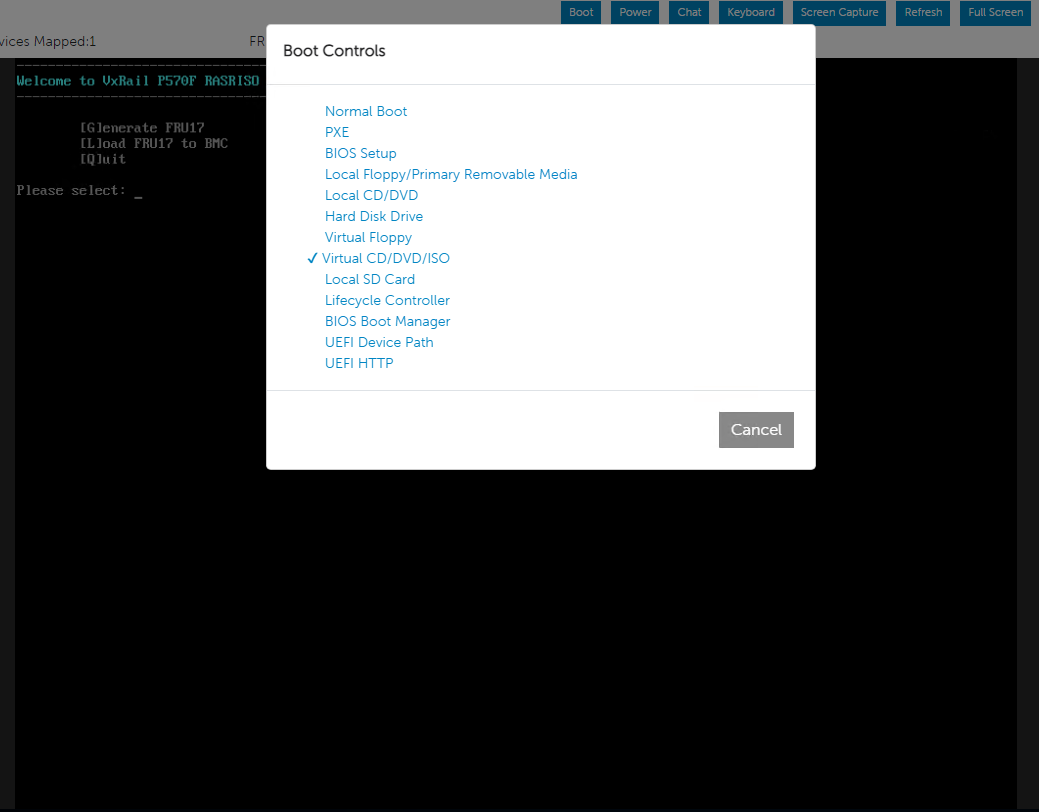

7. Select Boot > Virtual CD/DVD/ISO

8. Start het systeem opnieuw op.

FRU17 Recovery Tool gebruiken

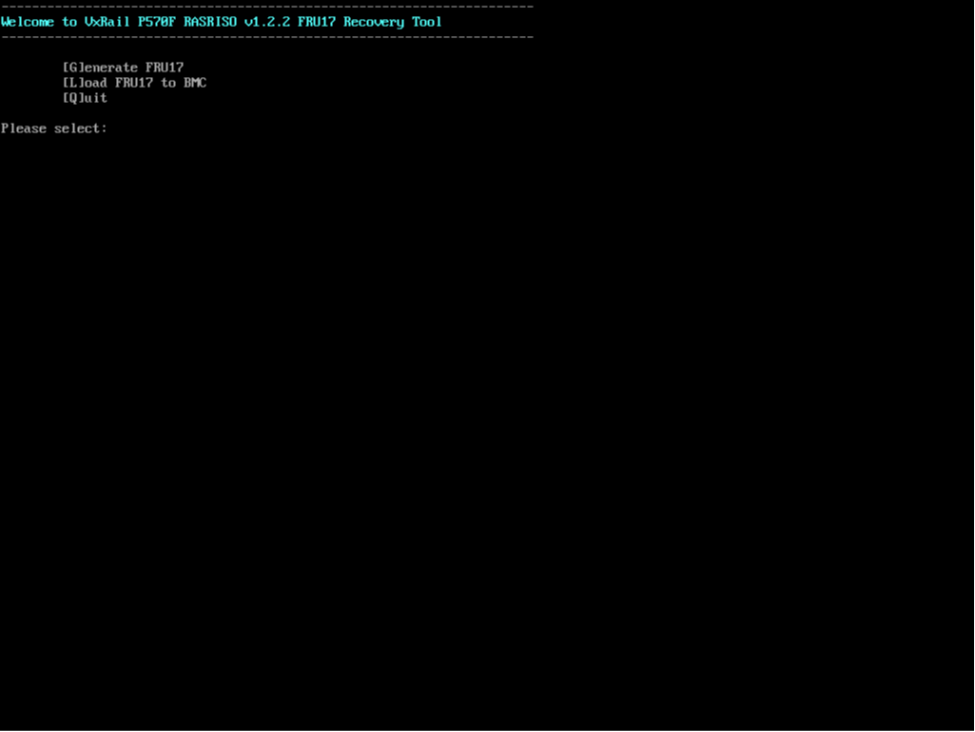

1. Hoofdmenu

2. Selecteer "G" en druk op Enter

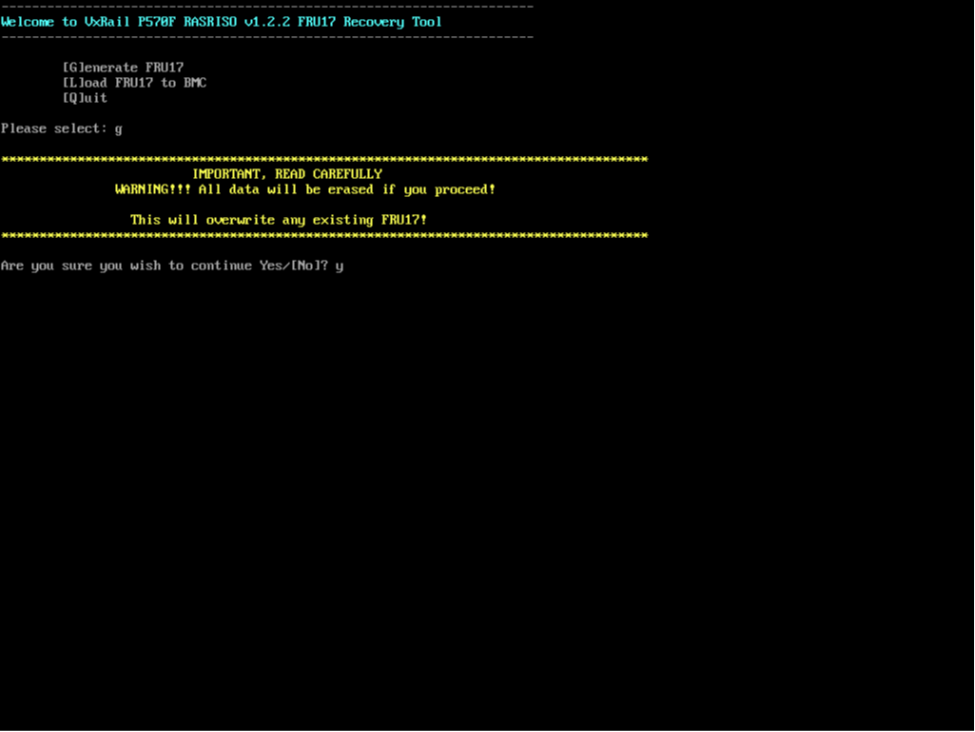

3. Selecteer "Y" en druk op Enter

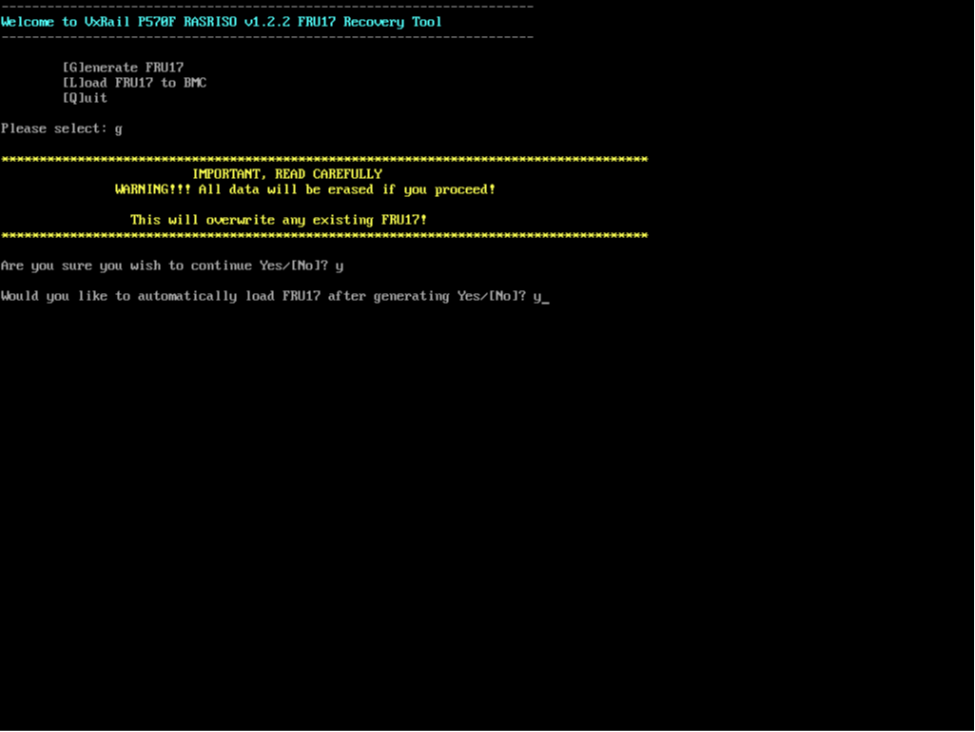

4. Selecteer "Y" om FRU17 automatisch te laden nadat informatie is ingevoerd in de volgende stappen en druk op Enter.

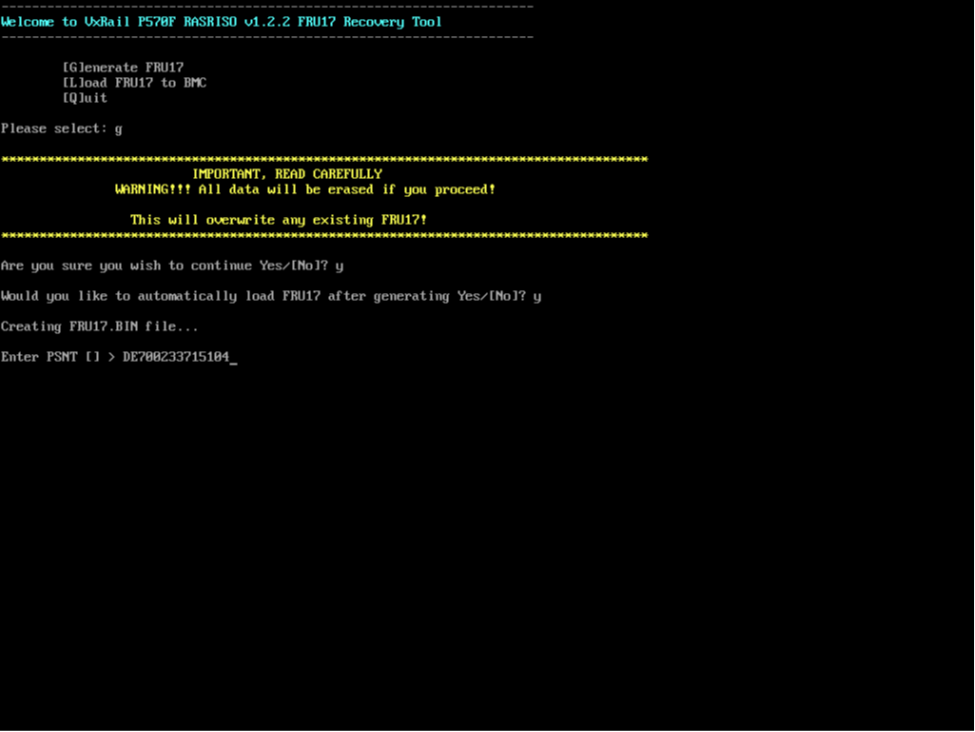

5. Voer de {PSNT} waarde in voor een specifiek systeem. De PSNT-waarde van veertien tekens is te vinden op het bagagelabel. Druk op Enter zodra u bevestigt dat de ingevoerde PSNT-waarde correct is. Opmerking: PSNT [] is leeg als de PSNT niet op de FRU17 staat. Als er een waarde wordt gerapporteerd, is er al een PSNT-waarde geprogrammeerd in de FRU17.

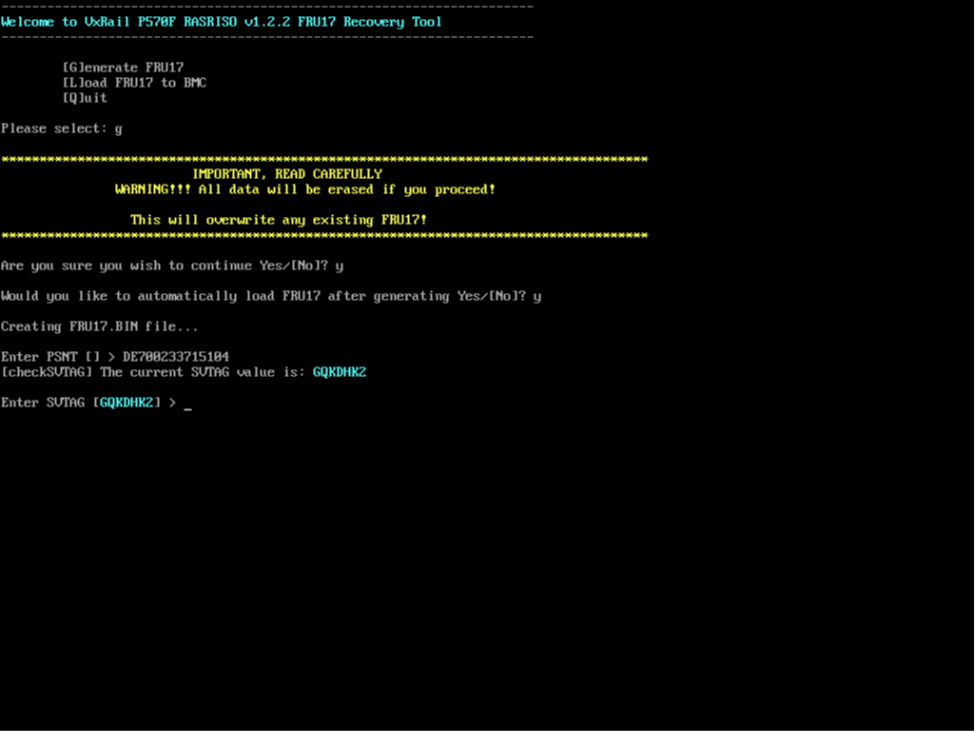

6. Bevestig {Service Tag} en druk op Enter Opmerking: De servicetag wordt automatisch uit het systeem-BIOS gelezen. U hoeft deze niet opnieuw in te voeren als deze correct is. Laat deze leeg en druk op Enter

7. FRU17 wordt automatisch geïnstalleerd.  Uitvoer laat zien dat de vorige inhoud van de FRU17 hieronder in geel is weergegeven en de nieuw geschreven FRU17-inhoud in groen hieronder.

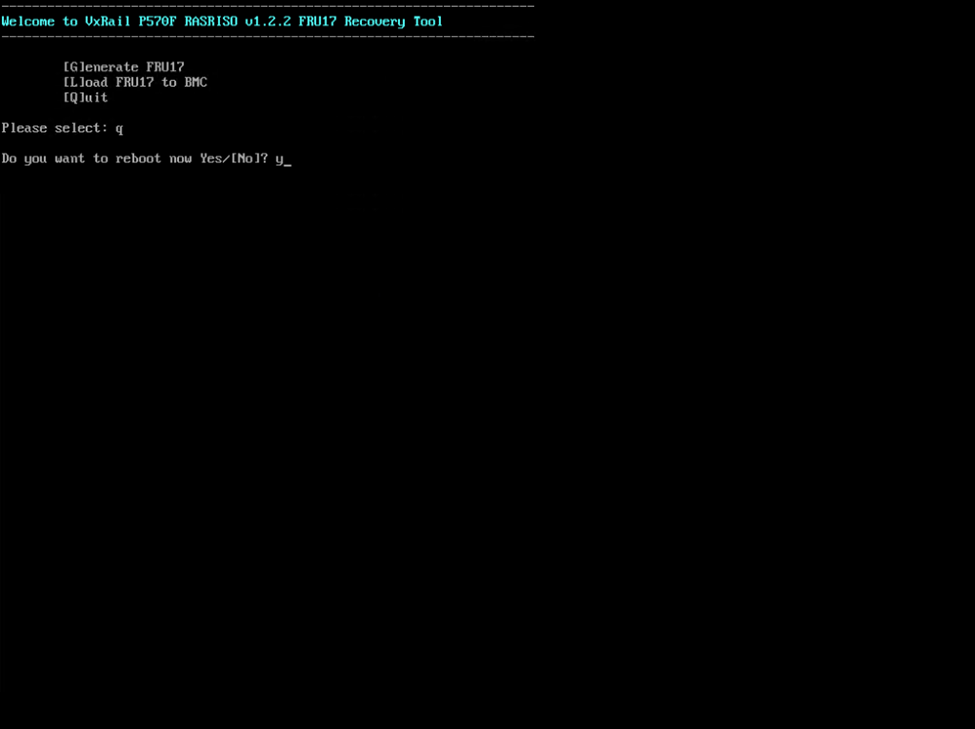

8. Controleer of de gegevens correct zijn, druk dan op Enter voor het hoofdmenu en herhaal stap 2-7.  Als de data correct zijn, drukt u op Enter om terug te keren naar het hoofdmenu, voert u Q en Enter in en bevestigt u het systeem opnieuw op te starten.

Stap 2

Oplossing voor DCUI om PSNT weer te geven.

esxcli system welcomemsg get > /tmp/welcome.txt
vi /tmp/welcome.txt

1. Voeg het juiste PSNT toe en sla het bestand op

esxcli system welcomemsg set -m "$(cat /tmp/welcome.txt)"

Stap 3

Naam van de datastore wijzigen om de PSNT op te nemen

1. Nadat het cluster is gebouwd of de knooppunten aan een cluster zijn toegevoegd, meldt u zich aan bij de vCenter-gebruikersinterface om de naam van de lokale datastore te wijzigen:
2. Klik op het knooppunt en klik op Datastores:

3. Klik met de rechtermuisknop op de lokale datastore, selecteer de optie Name wijzigen en typ de nieuwe naam van de datastore:




Herhaal het bovenstaande proces voor alle andere knooppunten die een PSNT missen.

Configuraties zoals PSNT, servicetags, hostnamen, enzovoort zijn voorbeelden uit laboratoriumomgevingen en dienen niet te worden gebruikt.

FRU17RecoveryTool_v1.0 MD5: eea49f5b0f50b53107afd39c94d7dbdf
