PowerFlex：SVM変換中にSVM NICが誤って割り当てられることがある

Summary: SVM変換プロセス中に、SVM NICが正しく割り当てられない場合があります。

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

サブネットが通信できないため、ユーザーはSVM変換中にプライマリーMDM(最後のMDM)をアップグレードまたは変換できません。



シナリオ

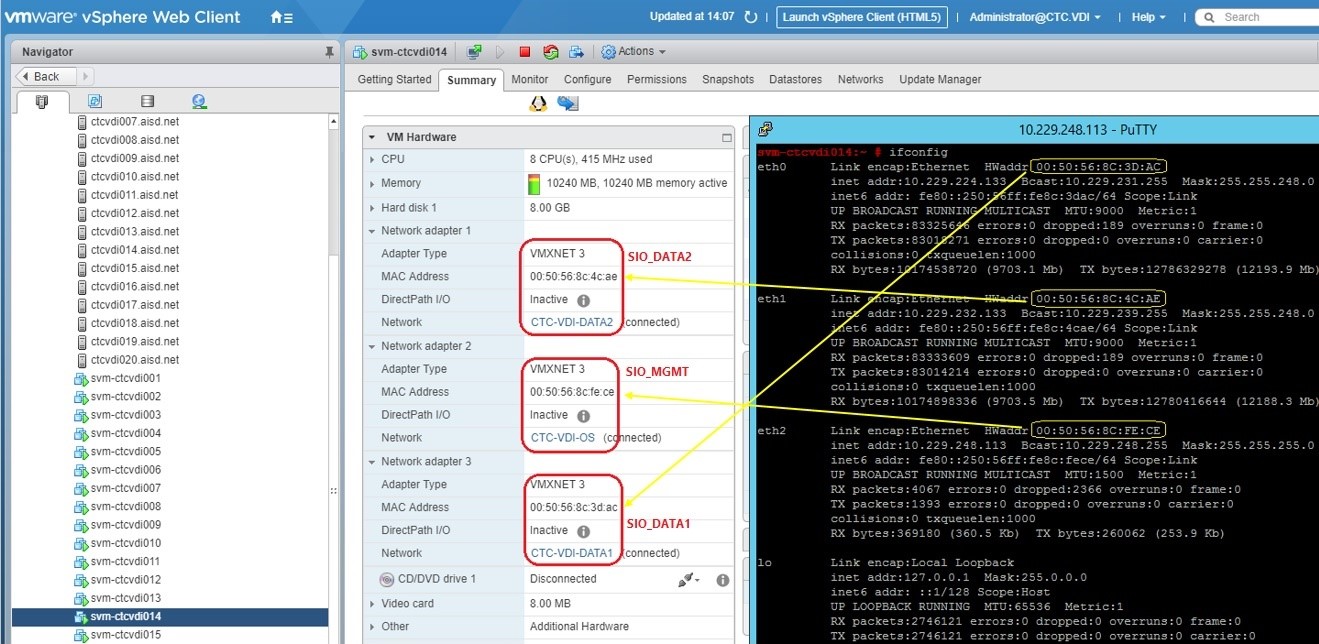

SVM変換後にNICの順序が誤っていました。
SVM変換後にNICの順序が誤っていた



次の 2 つのシナリオが考えられます。

シナリオ#1 - プライマリーDATA NICが異なるサブネット(ルーティング不可)上のスイッチドNIC:

を見ると、 query_cluster 出力を見ると、プライマリーMDMのIPアドレスがセカンダリーのIPアドレスとは逆の順序になっていることがわかります。

Primary MDM:
    Name: Secondary_MDM2, ID: 0x6a3e3168772f4322
        IP Addresses: 10.128.8.62, 10.128.0.62, Management IP Addresses: 10.63.193.162, Port: 9011, Virtual IP interfaces: eth1, eth2
Secondary MDMs:
    Name: Secondary_MDM1, ID: 0x3faea7c32806b951
        IP Addresses: 10.128.0.61, 10.128.8.61, Management IP Addresses: 10.63.193.161, Port: 9011, Virtual IP interfaces: eth1, eth2
    Name: Primary_MDM, ID: 0x02d885dd7c5fc180
        IP Addresses: 10.128.0.60, 10.128.8.60, Management IP Addresses: 10.63.193.160, Port: 9011, Virtual IP interfaces: eth1, eth2



プライマリーMDMインターフェイスの出力は、オペレーティング システム(OS)によって異なる場合がありますが、セカンダリーと同じ順序で eth1 が10.128.0.xサブネット上にあり、 eth2 が10.128.8.xサブネット上にあることが示されています。

eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 10.63.193.162  netmask 255.255.255.128  broadcast 10.63.193.255
eth1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 9000
        inet 10.128.0.62  netmask 255.255.248.0  broadcast 10.128.7.255
eth2: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 9000
        inet 10.128.8.62  netmask 255.255.248.0  broadcast 10.128.15.255



シナリオ#2:プライマリーMGMTおよびDATA IPスイッチNIC:

プライマリーMDMインターフェイスの出力は、OSによって異なる場合がありますが、eth0が MGMTIPを保持し、eth[1|2]がDATA1およびDATA2 IPを保持していることを示しています。

eth0      Link encap:Ethernet  HWaddr 00:50:56:91:97:CD
          inet addr:10.202.5.13  Bcast:10.202.5.255  Mask:255.255.255.0
eth1      Link encap:Ethernet  HWaddr 00:50:56:91:3A:FB
          inet addr:192.168.152.28  Bcast:192.168.159.255  Mask:255.255.248.0
eth2      Link encap:Ethernet  HWaddr 00:50:56:91:4E:57
          inet addr:192.168.160.28  Bcast:192.168.167.255  Mask:255.255.248.0



セカンダリーMDMインターフェイスの出力は、OSごとに異なる場合がありますが、eth0が DATA1 IPを保持し、eth[1|2]がDATA2およびMGMT IPを保持していることを示しています。

eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 9000
        inet 192.168.152.27  netmask 255.255.248.0  broadcast 192.168.159.255
eth1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 9000
        inet 192.168.160.27  netmask 255.255.248.0  broadcast 192.168.167.255
eth2: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 10.202.5.12  netmask 255.255.255.0  broadcast 10.202.5.255



を見ると、 query_cluster 出力では、各ノードは VIP に eth1 と eth2 を使用することを想定しています。

Master MDM:
    Name: agent-svm-de1801vmwesx002, ID: 0x52cd360827eb8e63
        IPs: 192.168.152.28, 192.168.160.28, Management IPs: 10.202.5.13, Port: 9011, Virtual IP interfaces: eth1, eth2
        Version: 2.6.11000
Slave MDMs:
    Name: agent-svm-de1801vmwesx001, ID: 0x361d56fd178799e0
        IPs: 192.168.160.27, 192.168.152.27, Management IPs: 10.202.5.12, Port: 9011, Virtual IP interfaces: eth1, eth2
        Status: Normal, Version: 2.6.11000



問題

サブネットは通信できないため、パニックやフェールオーバーが発生した場合にDUが発生する可能性があります。



Cause

この問題は、アップグレード/変換手順を実行する前にテンプレートを変更した場合に発生する可能性があります。



Resolution

正しい位置合わせを決定し、それに合わせてNICを変更します。通常、PowerFlexのデフォルトは次のとおりです。

ETH0=sio_mgmt
ETH1=sio_data1
ETH2=sio_datat2



eth[0|1|2] の変更手順:

  1. クラスターをシングル モードにします(IPを削除して、適切な順序で再度追加する必要があります)
  2. セカンダリーMDMの/etc/sysconfig/network-scripts/ifcfg-eth*スクリプトを編集して、現在のプライマリーMDMの順序(eth0はMGMT、eth1はDATA1、eth2はDATA2)と一致させます。
  3. 再起動時にIPを変更するため、現在のセカンダリーMDMに存在するSDSをメンテナンス モード(MM)にします
  4. MMに配置されたSVMを再起動します
  5. このノードに再接続したときに、ステップ#2で説明したように、IPが現在のプライマリーMDMと同じ順序であることを確認します。
  6. SDSが再接続されていることを確認してから、MMを終了します
  7. MDMクラスターから再起動したセカンダリーMDMを削除します
  8. スタンバイMDMとして再追加し、「new_mdm_ip」内のIPの順序が現在のプライマリー(DATA1、DATA2)と一致していることを確認します。
  9. 3ノード/5ノード モードに戻す
  10. クラスターが正常で同期中であることを確認します
  11. MDM所有権の切り替え
  12. スイッチMDMの所有権が正常に取得されたら、SVMのアップグレード/変換のために最後に残ったノードに進みます



問題が発生するバージョン

VxFlex OS 3.0.x

修正バージョン

VxFlex OS 3.0.1.5

PowerFlex 3.5.1.3

PowerFlex 3.6.0.327

PowerFlex 4.0.0.1003



Affected Products

PowerFlex rack, PowerFlex Appliance, PowerFlex custom node, PowerFlex Software
