PowerFlex: SVM-nettverkskort kan tilordnes feil under SVM-konvertering

Summary: Under en SVM-konverteringsprosess kan SVM-nettverkskort tilordnes feil.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

En bruker kan ikke oppgradere eller konvertere den primære MDM-en (siste MDM) under en SVM-konvertering, siden delnettene ikke kan kommunisere.



Scenario

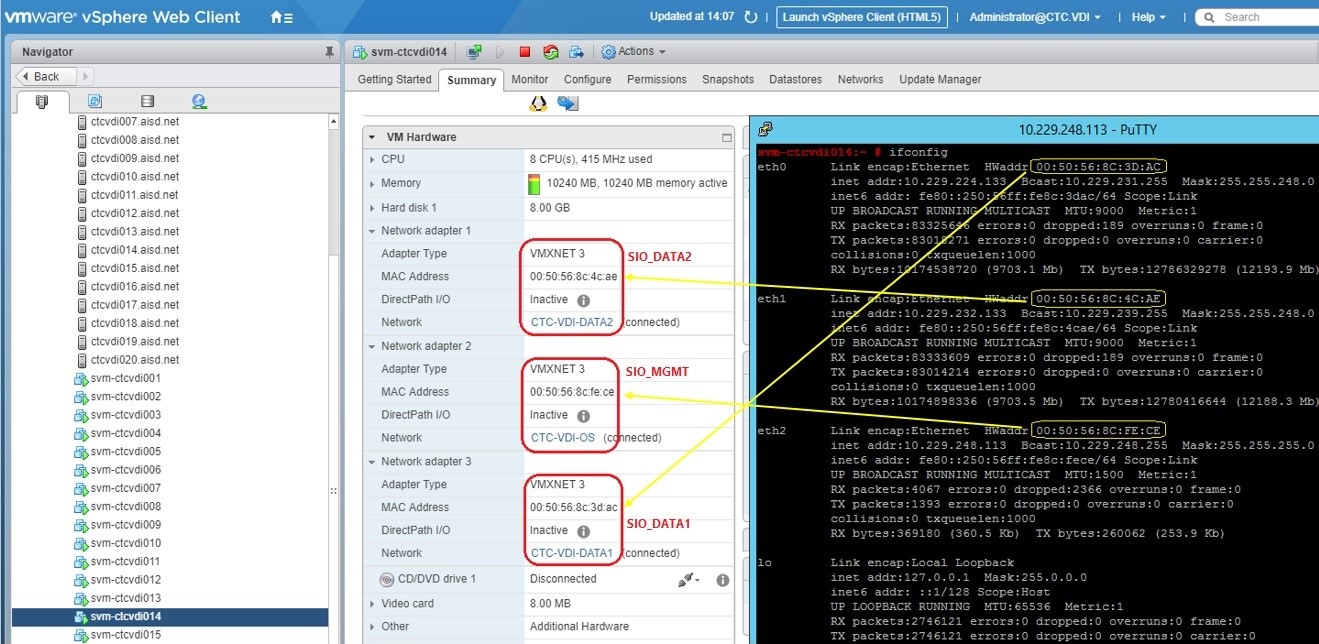

NIC-ene ble feilbestilt etter en SVM-konvertering:
NIC-ene ble feil bestilt etter en SVM-konvertering



Det er to mulige scenarier:

Scenario #1 – Primære DATA NIC-er svitsjet NIC-er på forskjellige delnett (kan ikke rutes):

Når du ser på query_cluster utgang kan vi se at IP-adressene til den primære MDM er i motsatt rekkefølge av sekundærene:

Primary MDM:
    Name: Secondary_MDM2, ID: 0x6a3e3168772f4322
        IP Addresses: 10.128.8.62, 10.128.0.62, Management IP Addresses: 10.63.193.162, Port: 9011, Virtual IP interfaces: eth1, eth2
Secondary MDMs:
    Name: Secondary_MDM1, ID: 0x3faea7c32806b951
        IP Addresses: 10.128.0.61, 10.128.8.61, Management IP Addresses: 10.63.193.161, Port: 9011, Virtual IP interfaces: eth1, eth2
    Name: Primary_MDM, ID: 0x02d885dd7c5fc180
        IP Addresses: 10.128.0.60, 10.128.8.60, Management IP Addresses: 10.63.193.160, Port: 9011, Virtual IP interfaces: eth1, eth2



Primær MDM-grensesnittutgang, som kan variere per operativsystem (OS), viser at eth1 er på 10.128.0.x-delnettet, og eth2 er på 10.128.8.x-delnettet, i samme rekkefølge som sekundærene:

eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 10.63.193.162  netmask 255.255.255.128  broadcast 10.63.193.255
eth1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 9000
        inet 10.128.0.62  netmask 255.255.248.0  broadcast 10.128.7.255
eth2: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 9000
        inet 10.128.8.62  netmask 255.255.248.0  broadcast 10.128.15.255



Scenario #2 – Primære MGMT- og DATA IP-svitsjede NIC-er:

Primære MDM-grensesnittutdata, som kan variere per operativsystem, viser at eth0 innehar MGMTIP og eth[1|2] innehar DATA1- og DATA2-IP-ene:

eth0      Link encap:Ethernet  HWaddr 00:50:56:91:97:CD
          inet addr:10.202.5.13  Bcast:10.202.5.255  Mask:255.255.255.0
eth1      Link encap:Ethernet  HWaddr 00:50:56:91:3A:FB
          inet addr:192.168.152.28  Bcast:192.168.159.255  Mask:255.255.248.0
eth2      Link encap:Ethernet  HWaddr 00:50:56:91:4E:57
          inet addr:192.168.160.28  Bcast:192.168.167.255  Mask:255.255.248.0



Sekundære MDM-grensesnittutdata, som kan variere per operativsystem, viser at eth0 har DATA1 IP og eth[1|2] har DATA2 og MGMT IP-ene:

eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 9000
        inet 192.168.152.27  netmask 255.255.248.0  broadcast 192.168.159.255
eth1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 9000
        inet 192.168.160.27  netmask 255.255.248.0  broadcast 192.168.167.255
eth2: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 10.202.5.12  netmask 255.255.255.0  broadcast 10.202.5.255



Når du ser på query_cluster output, er hver node forventer å bruke eth1 og eth2 for VIPs:

Master MDM:
    Name: agent-svm-de1801vmwesx002, ID: 0x52cd360827eb8e63
        IPs: 192.168.152.28, 192.168.160.28, Management IPs: 10.202.5.13, Port: 9011, Virtual IP interfaces: eth1, eth2
        Version: 2.6.11000
Slave MDMs:
    Name: agent-svm-de1801vmwesx001, ID: 0x361d56fd178799e0
        IPs: 192.168.160.27, 192.168.152.27, Management IPs: 10.202.5.12, Port: 9011, Virtual IP interfaces: eth1, eth2
        Status: Normal, Version: 2.6.11000



Innvirkning

Siden delnettene ikke kan kommunisere, kan det føre til en DU hvis det oppstår panikk eller failover.



Cause

Dette problemet kan oppstå hvis malen endres før du kjører oppgraderings-/konverteringsprosedyren.



Resolution

Finn riktig justering, og endre nettverkskortene slik at de samsvarer med den. PowerFlex er vanligvis standard til:

ETH0=sio_mgmt
ETH1=sio_data1
ETH2=sio_datat2



Trinn for eth[0|1|2] endringer:

  1. Sett klyngen i enkeltmodus (vi må fjerne og legge til igjen med riktig rekkefølge av IP-er)
  2. Rediger /etc/sysconfig/network-scripts/ifcfg-eth*-skriptene på sekundær MDM slik at de samsvarer med gjeldende primære MDM-rekkefølge (MGMT på eth0, DATA1 på eth1, DATA2 på eth2)
  3. Sett SDS som ligger på den nåværende sekundære MDM-en, i vedlikeholdsmodus (MM), ettersom vi endrer IP-adressene med en omstart
  4. Start SVM-en som ble plassert i MM på nytt
  5. Bekreft når du kobler til denne noden på nytt at IP-adressene er i samme rekkefølge som gjeldende primære MDM som nevnt i trinn #2
  6. Kontroller at SDS er koblet til på nytt, og avslutt deretter MM
  7. Fjern den sekundære MDM-en som vi nettopp startet på nytt, fra MDM-klyngen
  8. Legg til MDM i ventemodus, og pass på at rekkefølgen på IP-adressene i «new_mdm_ip» samsvarer med gjeldende primær (DATA1, DATA2)
  9. Bytt tilbake til 3-nodes/5-nodemodus
  10. Kontroller at klyngen er i god form og synkronisert
  11. Bytt MDM-eierskap
  12. Når byttet MDM-eierskap er vellykket, går du videre med den siste gjenværende noden for SVM-oppgradering/-konvertering



Berørte versjoner

VxFlex OS 3.0.x

Løst i versjon

VxFlex OS 3.0.1.5

PowerFlex 3.5.1.3

PowerFlex 3.6.0.327

PowerFlex 4.0.0.1003
