Zpráva s grafem Unisphere for PowerMax PDF zobrazuje data pouze v tabulkovém formátu – není k dispozici žádný graf.
Summary: Sestava grafu Unisphere for PowerMax PDF pro porty FE % Zaneprázdněn pouze zobrazením dat v tabulkovém formátu – není k dispozici žádný graf.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Unisphere for PowerMax v9.2.3.11

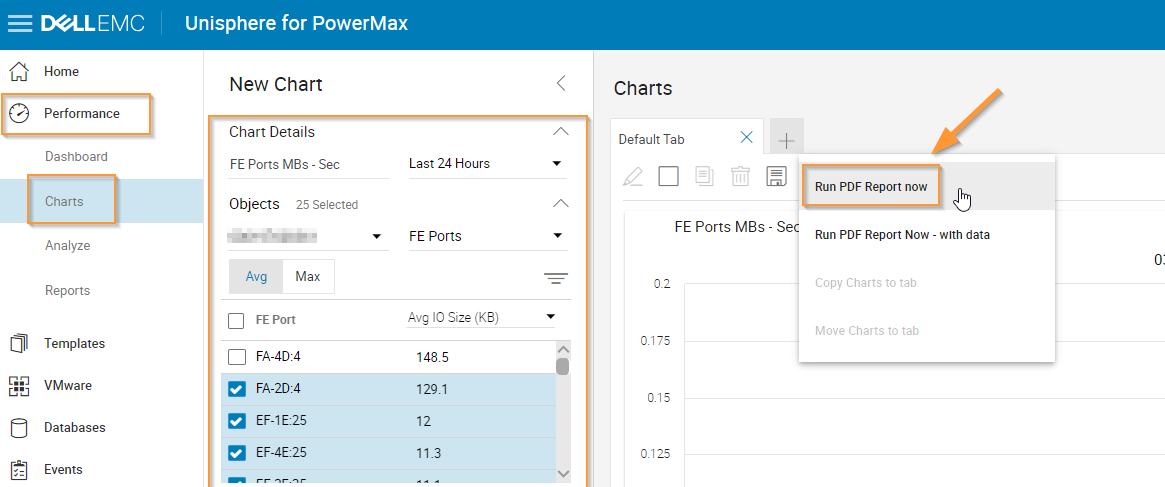

: Při spuštění sestavy grafu pro metriky portu FE (například hostitelské MB/s) se graf nachází v nástroji Unisphere.
Když je však vygenerován "PDF Chart Report", zobrazuje data v tabulkovém formátu - není k dispozici žádný graf.

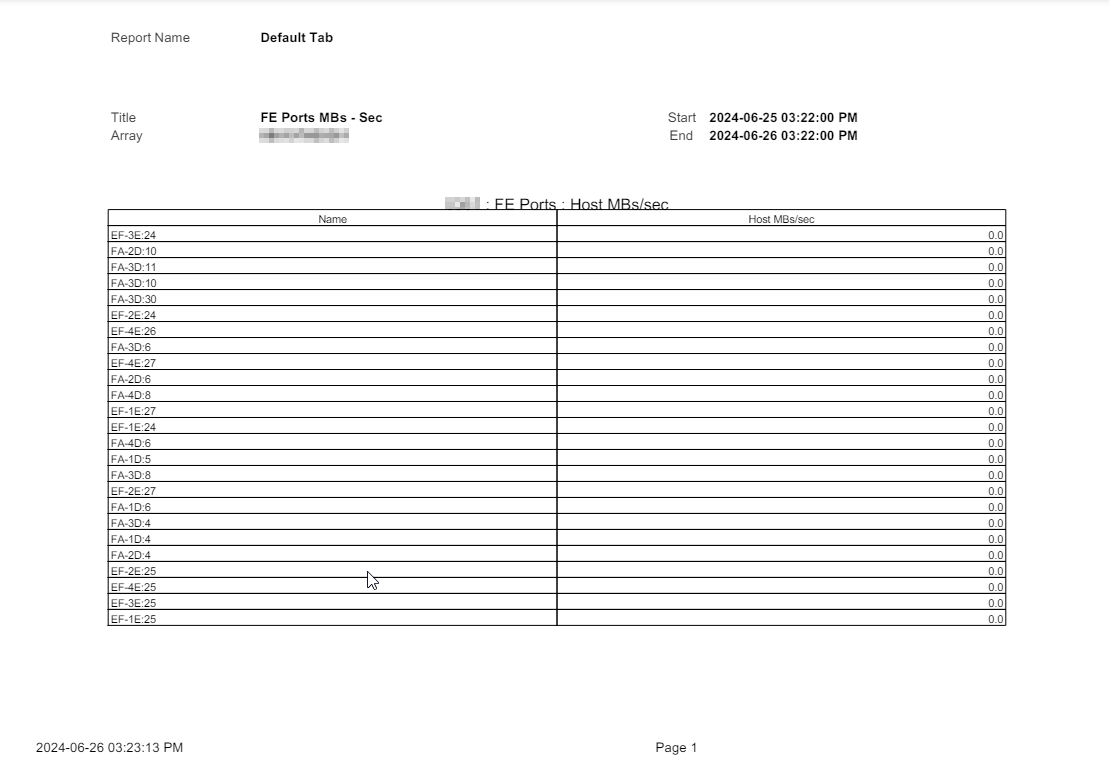

Podívejte se na příklad zprávy ve formátu PDF níže:
Cause
Jedná se o očekávané chování.
Pokud je pro export do formátu PDF vyžadována sestava grafu pro export do formátu PDF, maximální počet objektů metriky, které lze vybrat, je 24, ať už se jedná o skupiny portů, skupiny úložišť, maskovací zobrazení atd
. Pokud je počet vybraných objektů metriky větší než 24, ve zprávě PDF se nezobrazí žádný graf, pouze tabulková data.
Pokud je pro export do formátu PDF vyžadována sestava grafu pro export do formátu PDF, maximální počet objektů metriky, které lze vybrat, je 24, ať už se jedná o skupiny portů, skupiny úložišť, maskovací zobrazení atd
. Pokud je počet vybraných objektů metriky větší než 24, ve zprávě PDF se nezobrazí žádný graf, pouze tabulková data.
Resolution
Vyberte 24 nebo méně objektů metriky pro sestavu grafu:
Podívejte se na ukázkovou sestavu níže:
Podívejte se na ukázkovou sestavu níže:
