Der PDF-Diagrammbericht von Unisphere for PowerMax zeigt Daten nur im Tabellenformat an – es ist kein Diagramm vorhanden.

Summary: Unisphere for PowerMax PDF-Diagrammbericht für FE-Ports % ausgelastet zeigt nur Daten im Tabellenformat an – kein Diagramm vorhanden.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Unisphere for PowerMax v9.2.3.11

: Wenn Sie einen Diagrammbericht für FE-Portkennzahlen (z. B. Host-MB/s) ausführen, ist das Diagramm in Unisphere vorhanden.

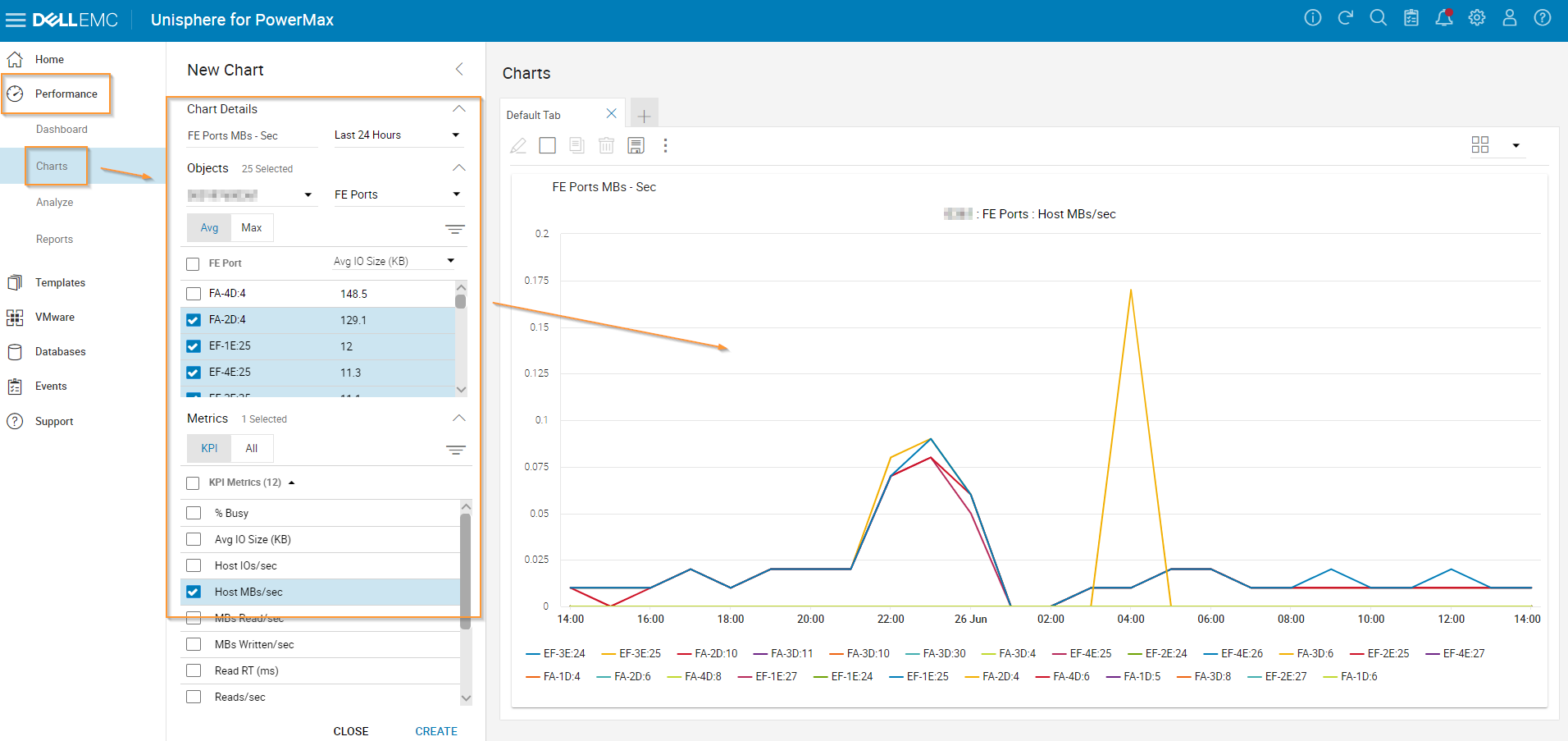

Performancediagramm mit Liniendiagramm

Wenn der "PDF Chart Report" erzeugt wird, werden die Daten jedoch in tabellarischer Form angezeigt - es ist kein Diagramm vorhanden.

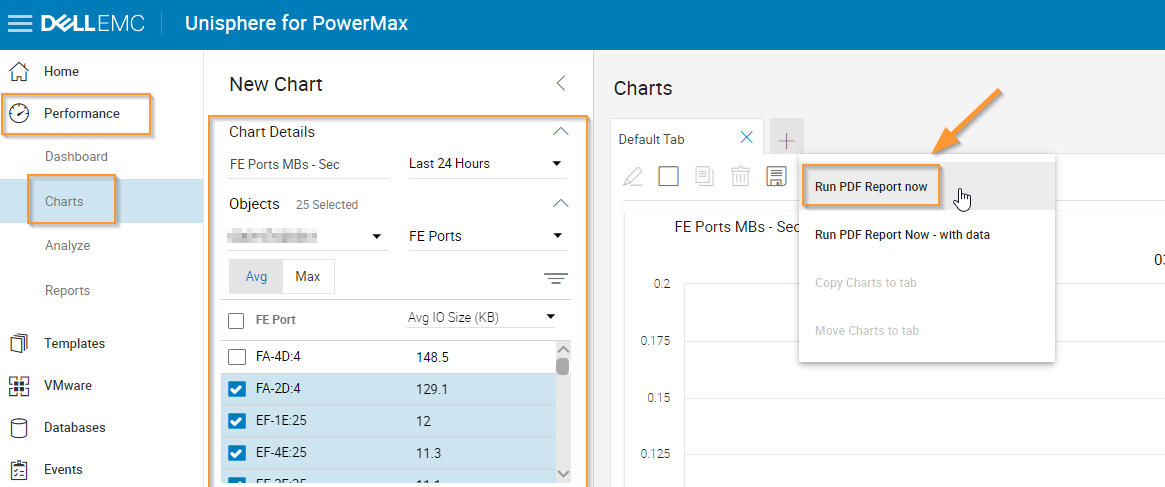

Performancediagramm mit der Option zum Ausführen von PDF-Berichten


Siehe Beispiel für den PDF-Bericht unten:

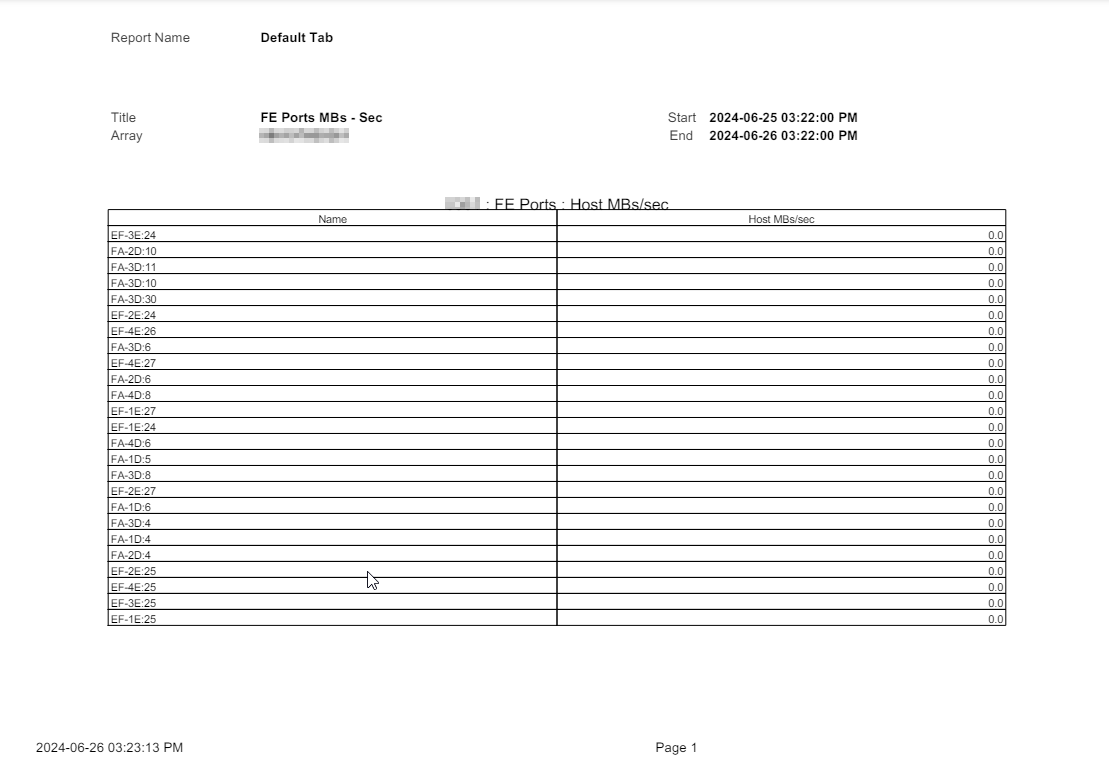

PDF-Berichtsformat als tabellarisch statt als Grafik



Cause

Hierbei handelt es sich um erwartetes Verhalten.

Wenn für jeden Diagramm-PDF-Bericht in Unisphere ein Diagrammbericht erforderlich ist, beträgt die maximale Anzahl der Kennzahlenobjekte, die ausgewählt werden können, 24, unabhängig davon, ob es sich um Portgruppen, Speichergruppen, Masking-Ansichten usw

. handelt. Wenn die Anzahl der ausgewählten Metrikobjekte größer als 24 ist, wird kein Diagramm im PDF-Bericht angezeigt. Nur tabellarische Daten.

Resolution

Wählen Sie 24 oder weniger Kennzahlenobjekte für den Diagrammbericht aus:


24 Objekte
Siehe Beispielbericht unten:

PDF-Bericht mit maximal 24 Objekten erzeugt Diagrammdaten



Affected Products

Unisphere for PowerMax
