El informe de gráfico PDF de Unisphere para PowerMax solo muestra los datos en formato tabular; no hay ningún gráfico presente.

Summary: Informe de gráfico PDF de Unisphere para PowerMax para puertos FE % ocupado solo muestra datos en formato tabular; no hay ningún gráfico presente.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Unisphere para PowerMax v9.2.3.11

Cuando se ejecuta un informe de gráficos para métricas de puertos FE (por ejemplo, MB/s de host), el gráfico está presente en Unisphere.

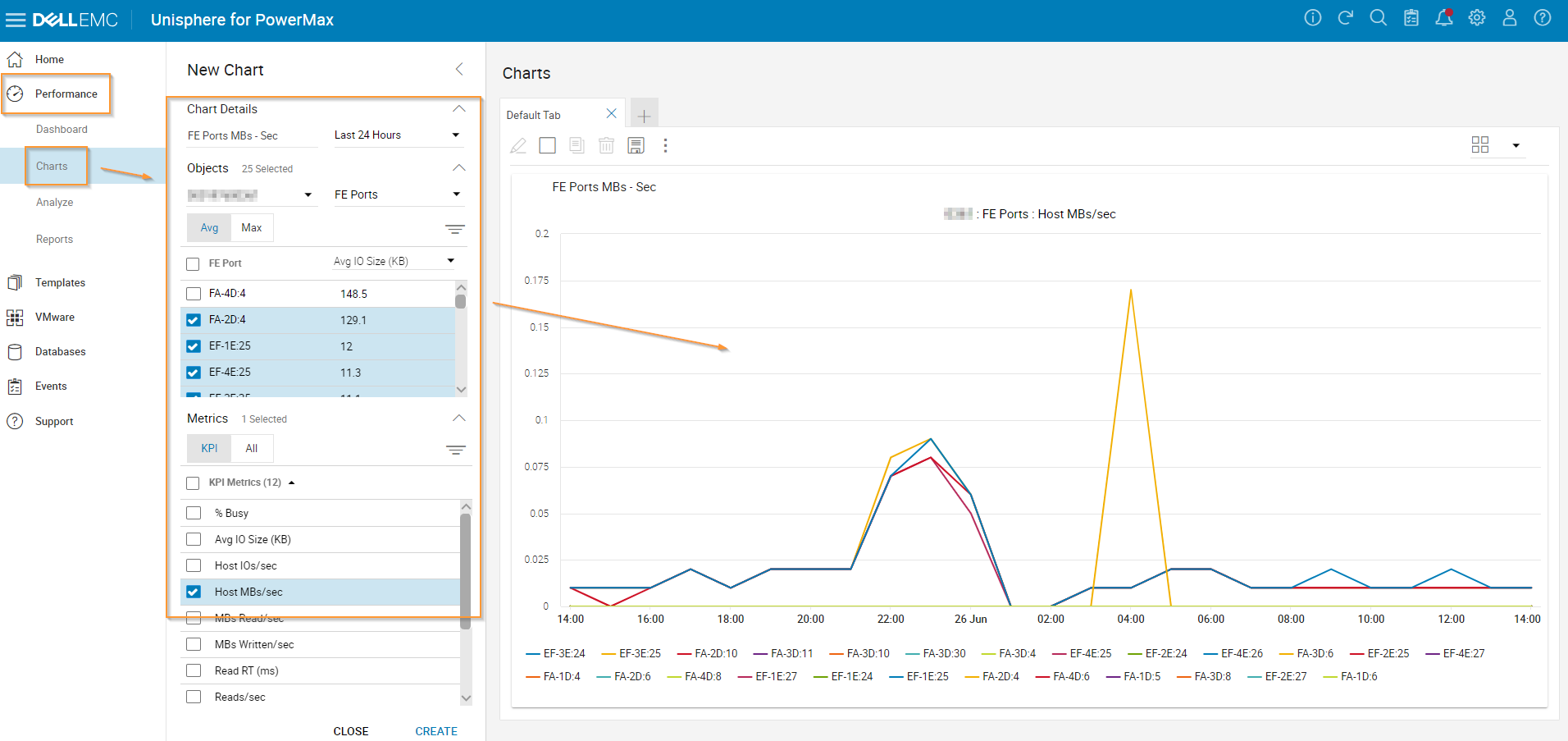

Gráfico de rendimiento que muestra el gráfico de líneas

Sin embargo, cuando se genera el "Informe de gráfico en PDF", muestra los datos en formato tabular: no hay ningún gráfico presente.

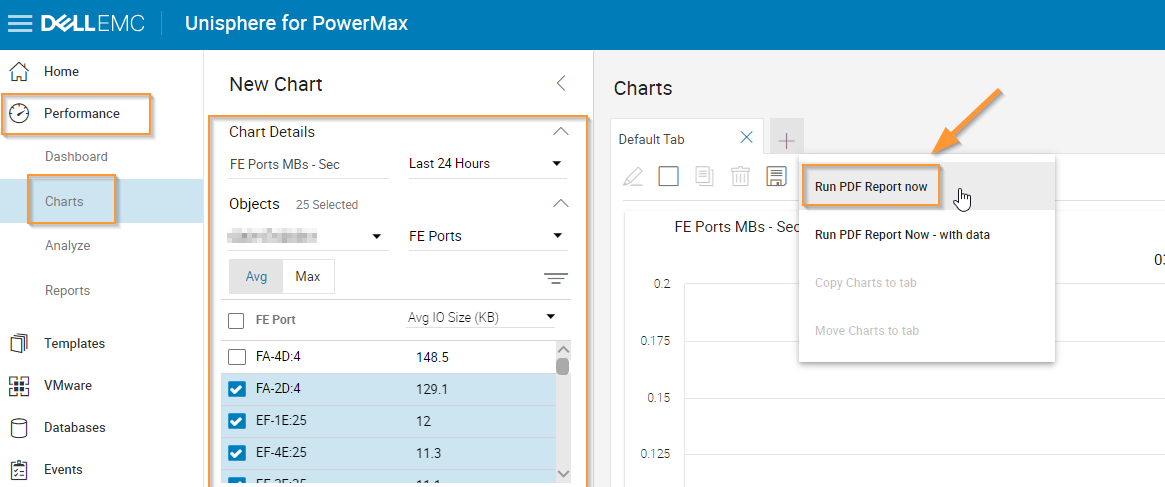

Gráfico de rendimiento que muestra la opción Ejecutar informe en PDF


Consulte el ejemplo de informe en PDF a continuación:

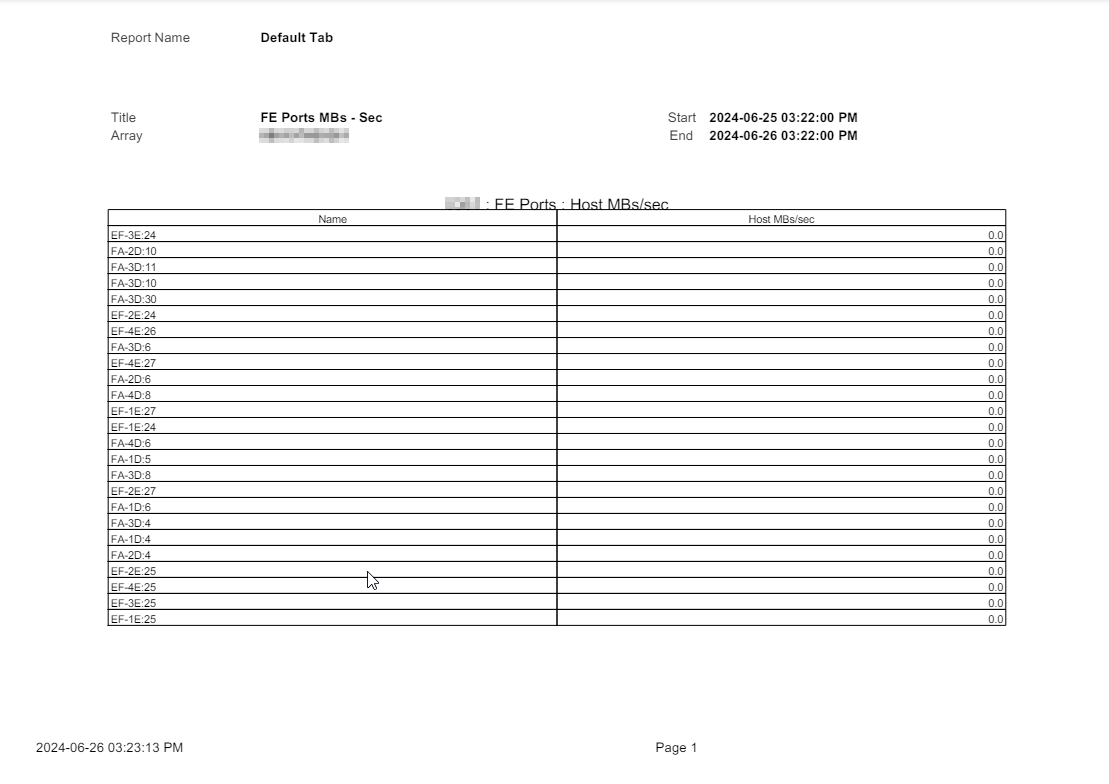

Formato de informe PDF tabular en lugar de gráfico



Cause

Este es el comportamiento esperado.

Para cada informe PDF de gráfico en Unisphere, si se requiere un informe de gráfico para una exportación PDF, la cantidad máxima de objetos de métricas que se pueden seleccionar es 24, ya sean grupos de puertos, grupos de almacenamiento, vistas de enmascaramiento, etc.

Si la cantidad de objetos de métricas seleccionados es superior a 24, no se mostrará ningún gráfico en el informe PDF. Solo datos tabulares.

Resolution

Seleccione 24 o menos objetos de métricas para el informe de gráfico:


24 Objetos
Consulte el siguiente informe de ejemplo:

Un informe PDF con 24 objetos o menos genera datos de gráficos



Affected Products

Unisphere for PowerMax
Article Properties
Article Number: 000226409
Article Type: Solution
Last Modified: 13 Sept 2024
Version:  2
