Le rapport graphique PDF Unisphere for PowerMax affiche uniquement les données sous forme de tableau. Aucun graphique n’est présent.

Summary: Unisphere for PowerMax PDF Chart Report for FE Ports % Busy affiche uniquement les données sous forme de tableau : aucun graphique n’est présent.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Unisphere for PowerMax v9.2.3.11

Lors de l’exécution d’un rapport graphique pour les mesures de port FE (par exemple, Mo/s de l’hôte), le graphique est présent dans Unisphere.

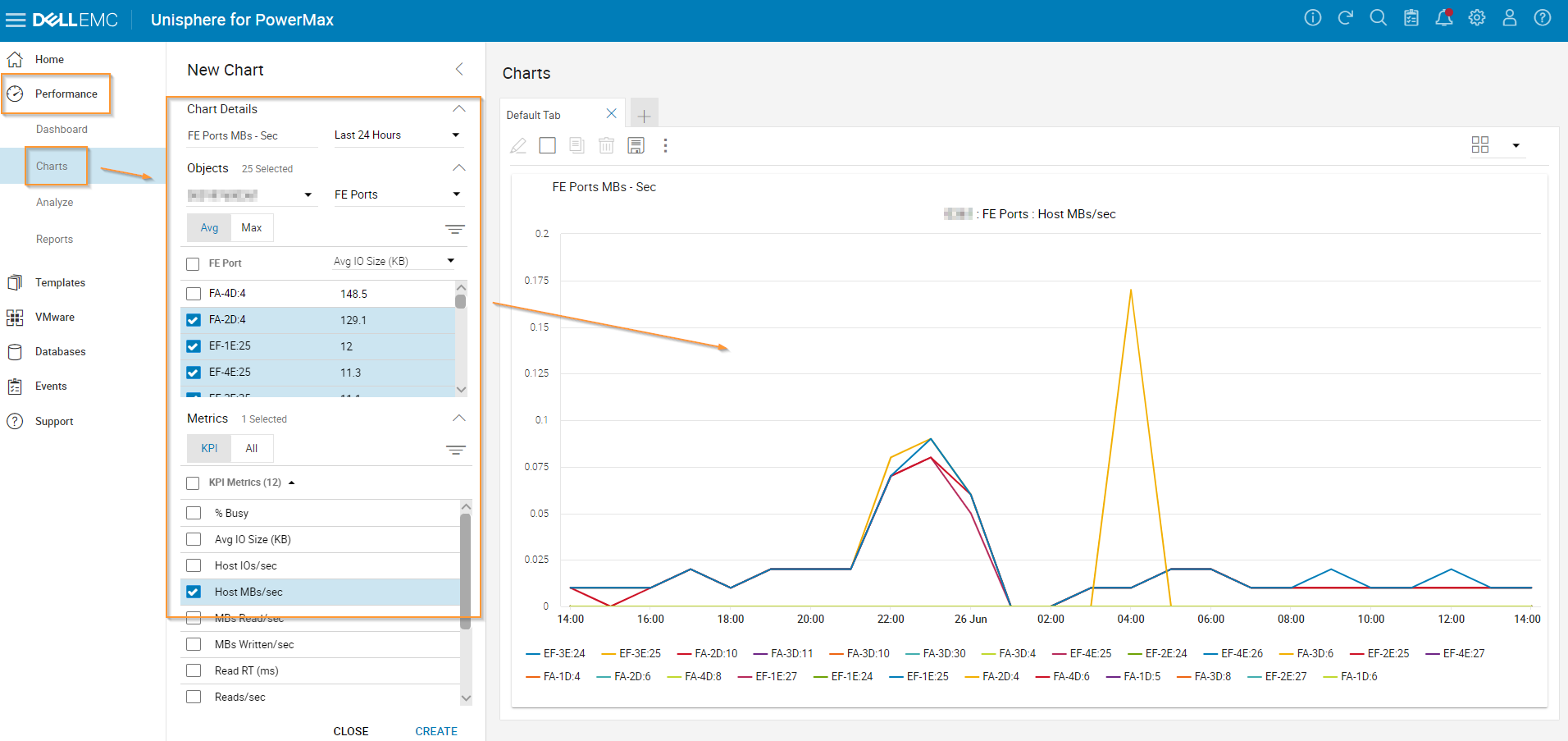

Graphique des performances présentant un graphique linéaire

Cependant, lorsque le « rapport graphique PDF » est généré, il affiche les données sous forme de tableau - aucun graphique n’est présent.

Graphique de performances montrant l’option d’exécution de rapport PDF


Voir l’exemple de rapport PDF ci-dessous :

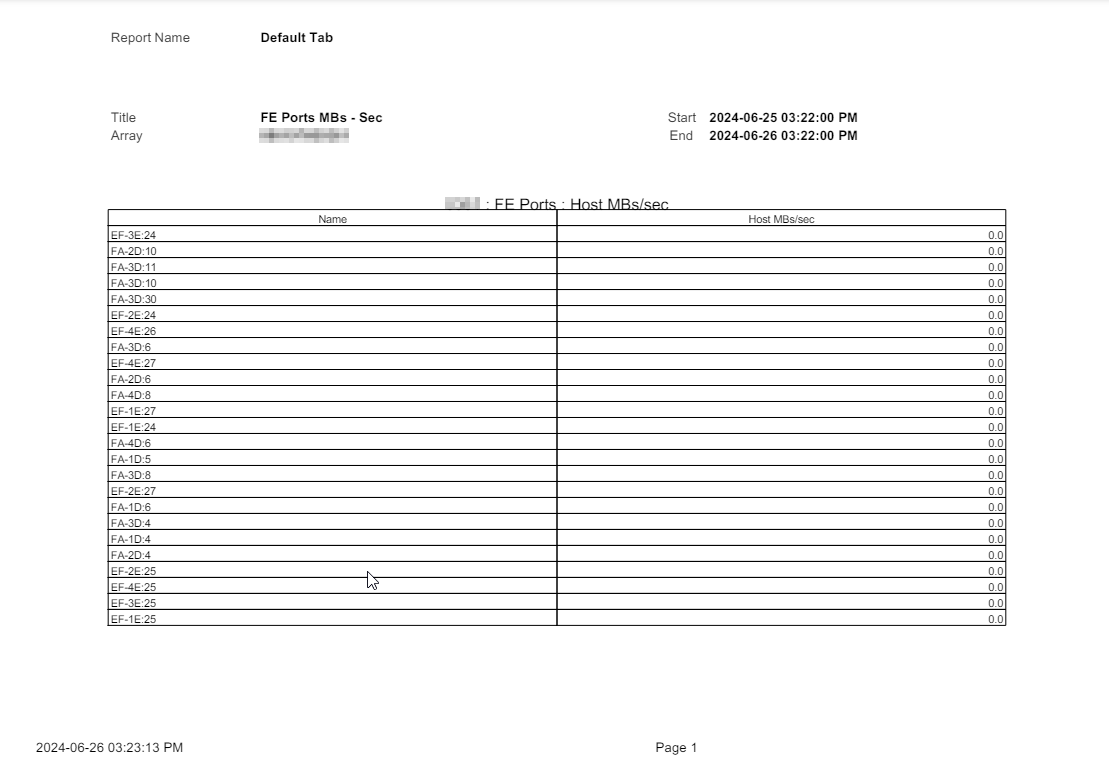

Format de rapport PDF sous forme de tableau au lieu d’un graphique



Cause

Ce comportement est normal.

Pour chaque rapport PDF de graphique dans Unisphere, si un rapport de graphique est requis pour une exportation PDF, le nombre maximal d’objets de mesures pouvant être sélectionnés est de 24, qu’il s’agisse de groupes de ports, de groupes de stockage, de vues de masquage, etc

. Si le nombre d’objets de mesures sélectionnés est supérieur à 24, aucun graphique ne s’affiche dans le rapport PDF. Juste des données tabulaires.

Resolution

Sélectionnez 24 objets de mesures ou moins pour le rapport graphique :


24 Objets
Voir l’exemple de rapport ci-dessous :

Le rapport PDF avec 24 objets ou moins génère des données de graphique
