Il report con grafico PDF Unisphere for PowerMax mostra i dati solo in formato tabulare; non è presente alcun grafico.

Summary: Report grafico PDF Unisphere for PowerMax per porte FE % occupato che mostra solo i dati in formato tabulare: non è presente alcun grafico.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Unisphere for PowerMax v9.2.3.11

: quando si esegue un report grafico per le metriche delle porte FE (ad esempio, MB host/sec), il grafico è presente in Unisphere.

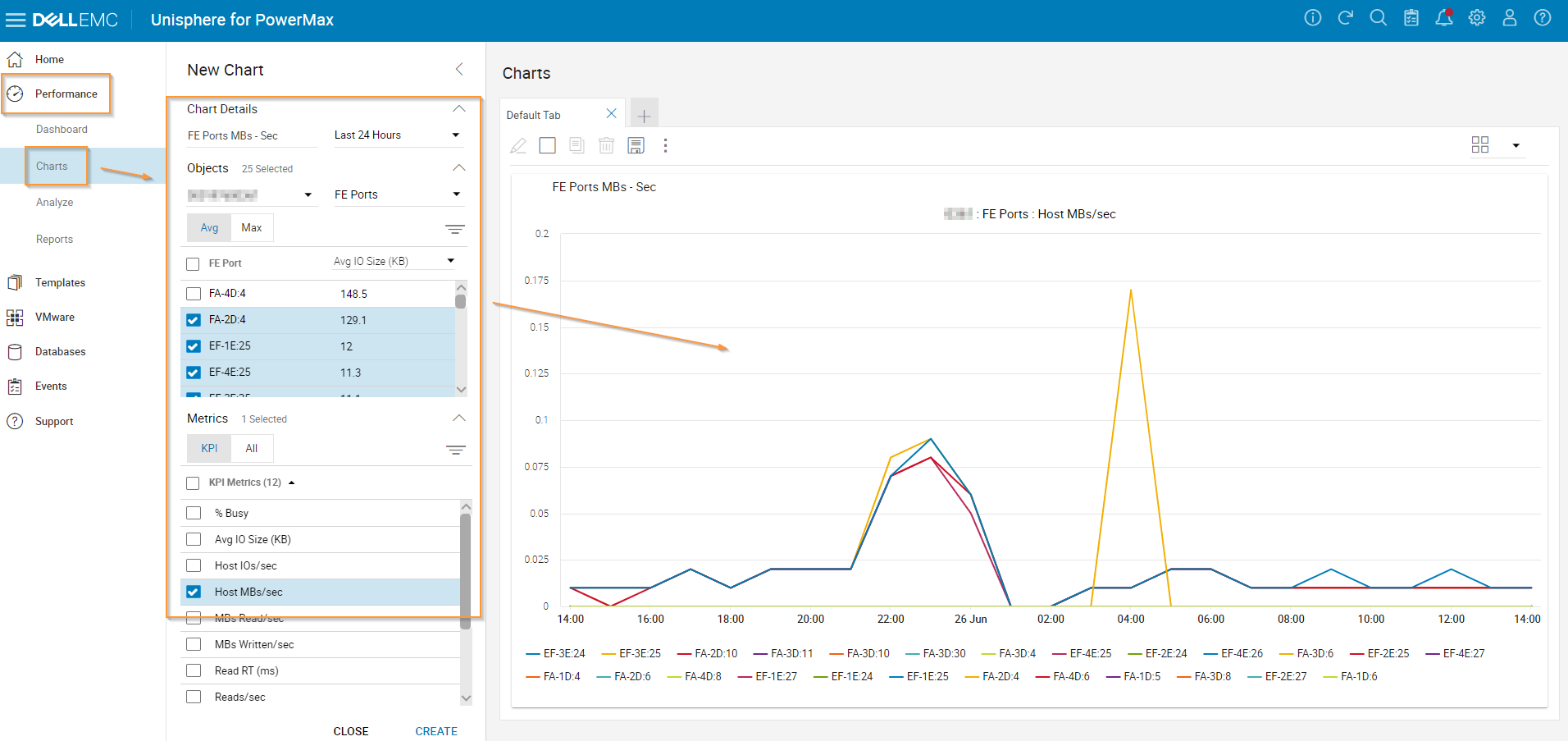

Grafico delle prestazioni che mostra il grafico a linee

Tuttavia, quando viene generato, il "PDF Chart Report" mostra i dati in formato tabulare: non è presente alcun grafico.

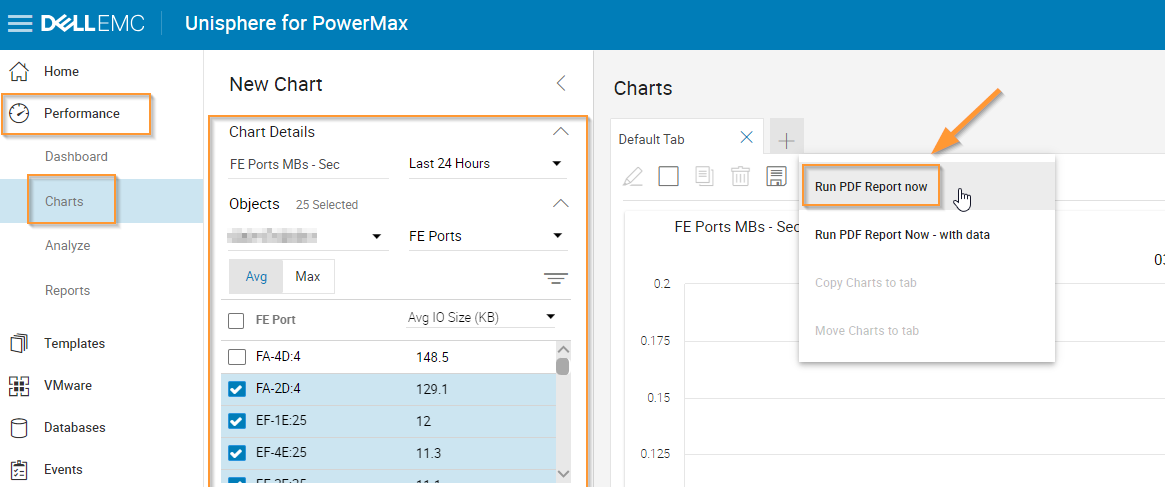

Grafico delle prestazioni che mostra l'opzione Esegui report PDF


Vedere l'esempio di report PDF riportato di seguito:

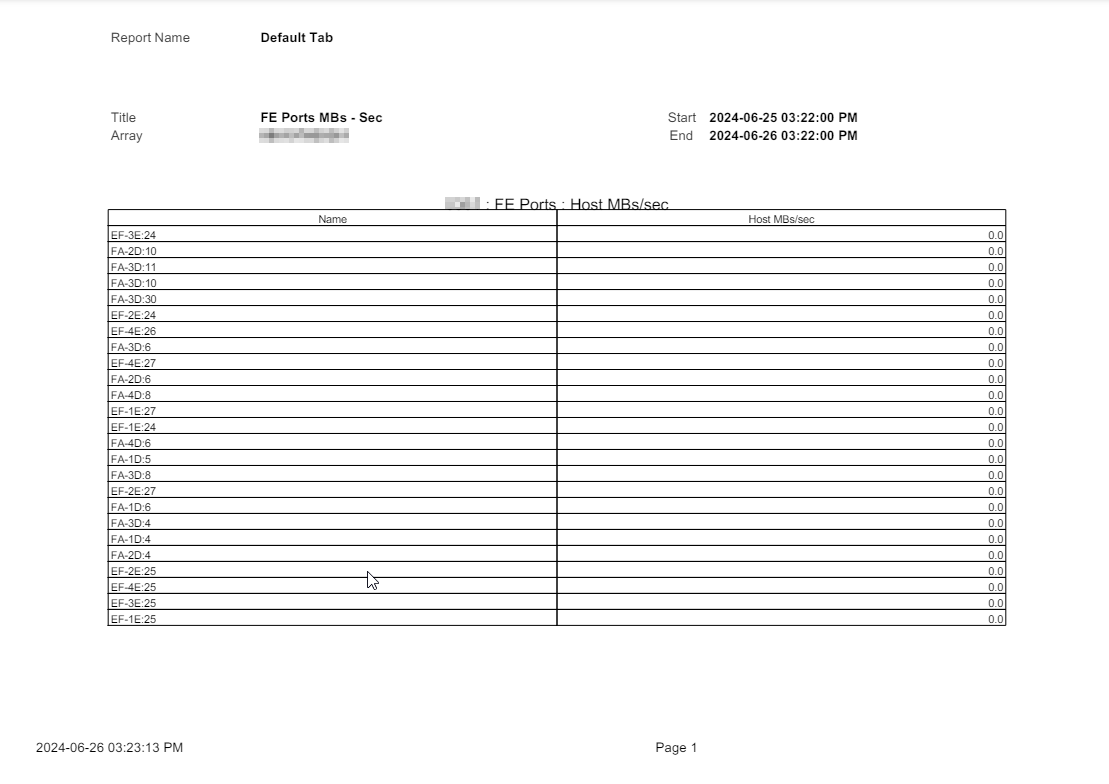

Formato del report PDF come tabella anziché come grafico



Cause

Si tratta di un comportamento previsto.

Per ogni report grafico PDF in Unisphere, se è necessario un report grafico per l'esportazione PDF, il numero massimo di oggetti metrici selezionabili è 24, che si tratti di gruppi di porte, gruppi di storage, visualizzazioni

masking, ecc. Se il numero di oggetti metrici selezionati è maggiore di 24, nel report PDF non verrà visualizzato alcun grafico. solo dati tabulari.

Resolution

Selezionare un massimo di 24 oggetti metrica per il report grafico:


24 Oggetti
vedere il report di esempio riportato di seguito:

Il report PDF con massimo 24 oggetti genera dati grafici



Affected Products

Unisphere for PowerMax
