Unisphere for PowerMax PDFチャート レポートには表形式でのみデータが表示されます。グラフは表示されません。

Summary: Unisphere for PowerMax PDF Chart Report for FE Ports % Busy only showing data in tabular format - グラフが存在しない。

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Unisphere for PowerMax v9.2.3.11

FEポート メトリック(ホストMB/秒など)のチャート レポートを実行すると、Unisphereにグラフが表示されます。

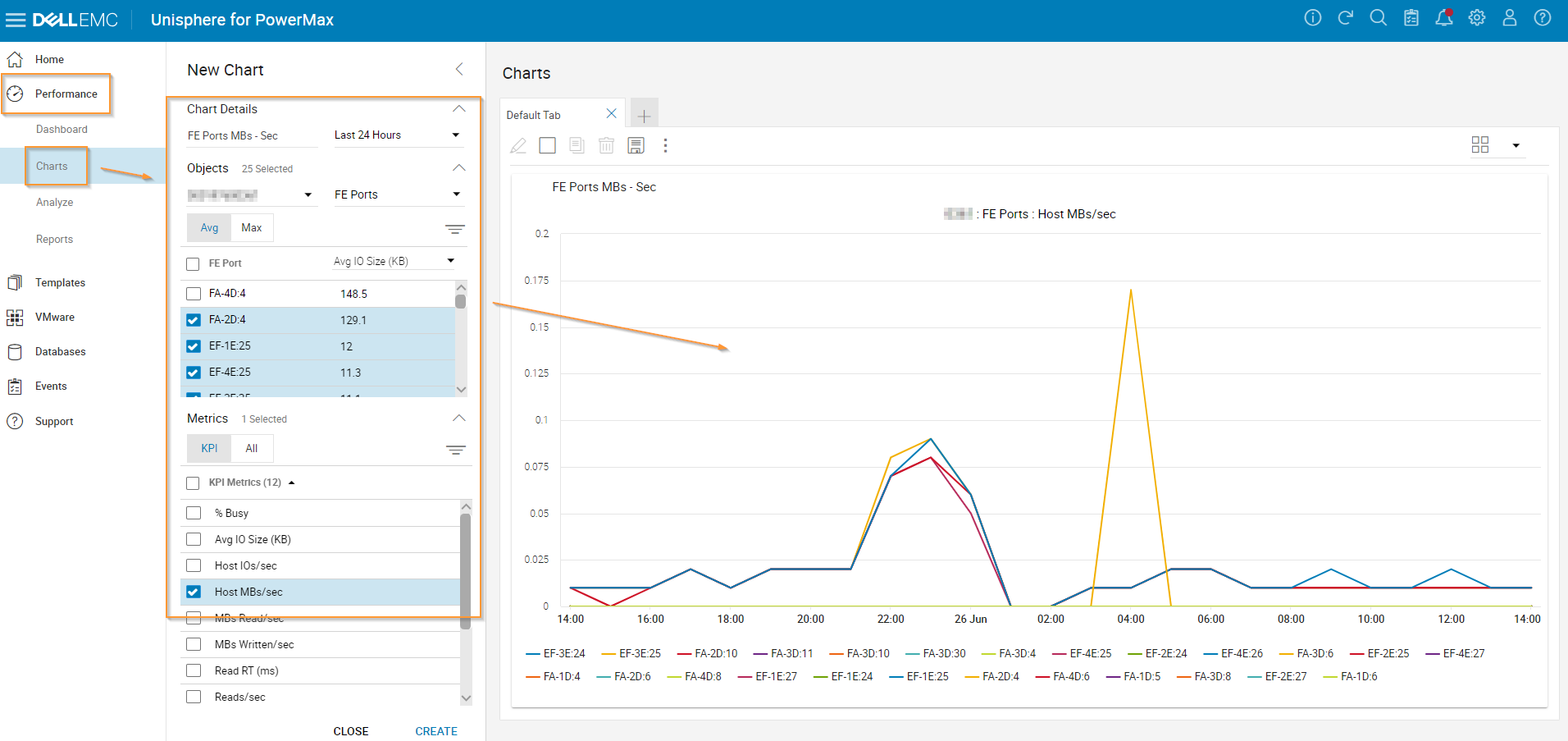

折れ線グラフを示すパフォーマンス チャート

ただし、「PDFチャート レポート」を生成すると、データが表形式で表示され、グラフは表示されません。

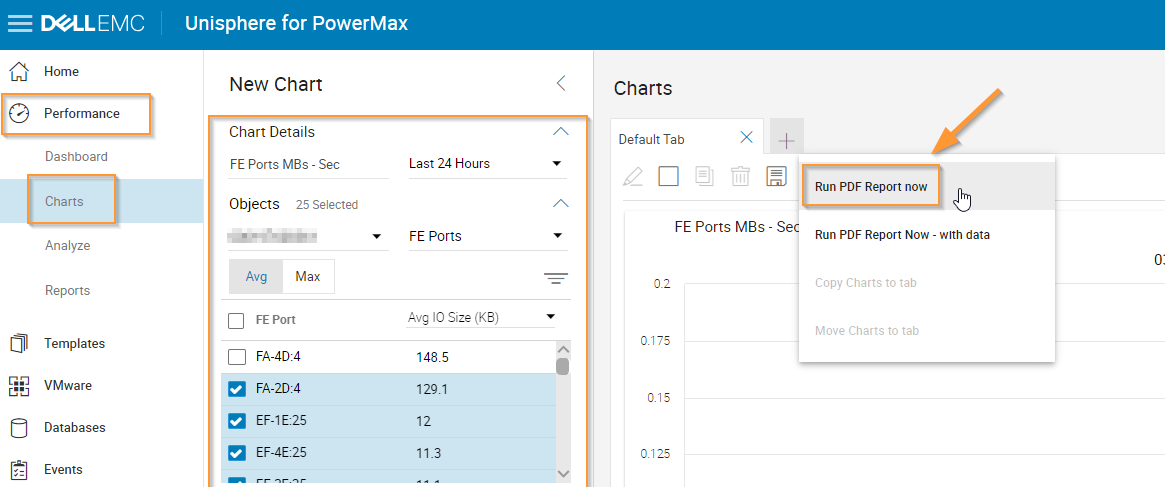

PDF Report Runオプションを示すパフォーマンス チャート


以下のPDFレポートの例を参照してください。

グラフではなく表形式のPDFレポート形式



Cause

これは予期された動作です

UnisphereのすべてのチャートPDFレポートで、PDFエクスポートにチャート レポートが必要な場合、選択できるメトリック オブジェクトの最大数は24です。これは、ポート グループ、ストレージ グループ、マスキング ビューなどです

選択したメトリック オブジェクトの数が24を超える場合、PDFレポートにチャートは表示されません 表形式のデータのみ。

Resolution

チャート レポートのメトリック オブジェクトを24個以下で選択します

24 オブジェクト

以下のレポートの例を参照してください。

オブジェクト数が24個以下のPDFレポートでグラフ データを生成



Affected Products

Unisphere for PowerMax
