Unisphere voor PowerMax PDF-grafiekrapport toont alleen data in tabelvorm - er is geen grafiek aanwezig.
Summary: Unisphere voor PowerMax PDF-grafiekrapport voor FE-poorten % Bezig met alleen data in tabelvorm - er is geen grafiek aanwezig.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Unisphere voor PowerMax v9.2.3.11

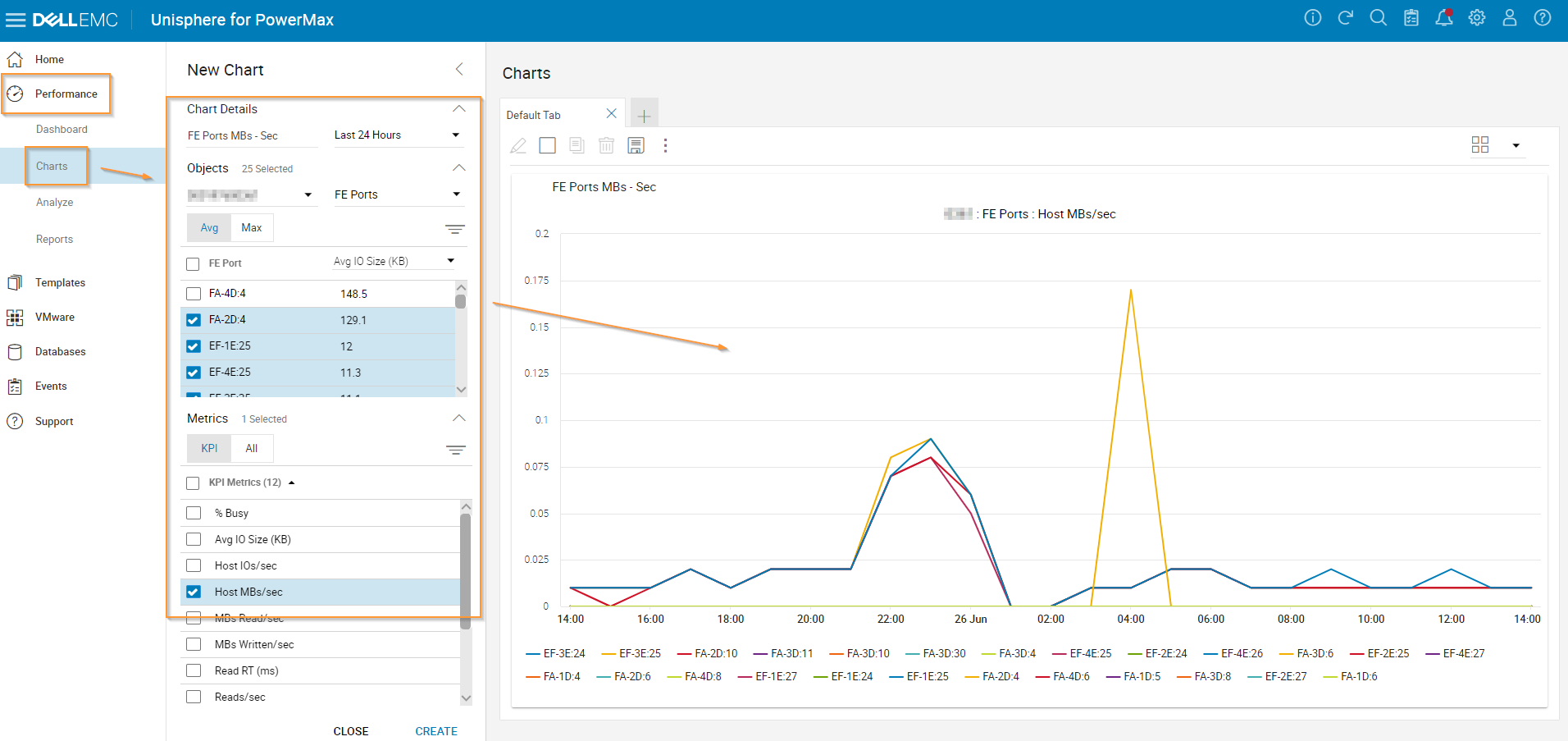

Bij het uitvoeren van een grafiekrapport voor FE Port Metrics (bijvoorbeeld Host MB's/sec) is de grafiek aanwezig in Unisphere.
Wanneer het "PDF Chart Report" echter wordt gegenereerd, worden de gegevens in tabelvorm weergegeven - er is geen grafiek aanwezig.
Zie hieronder het voorbeeld van het PDF-rapport:
Cause
Dit is verwacht gedrag.
Voor elk grafiek-PDF-rapport in Unisphere, als een grafiekrapport vereist is voor een PDF-export, is het maximale aantal metrische objecten dat kan worden geselecteerd 24, of dat nu poortgroepen, opslaggroepen, maskeringsweergaven enzovoort
zijn Als het aantal geselecteerde metrische objecten groter is dan 24, wordt er geen grafiek weergegeven in het PDF-rapport, alleen gegevens in tabelvorm.
Voor elk grafiek-PDF-rapport in Unisphere, als een grafiekrapport vereist is voor een PDF-export, is het maximale aantal metrische objecten dat kan worden geselecteerd 24, of dat nu poortgroepen, opslaggroepen, maskeringsweergaven enzovoort
zijn Als het aantal geselecteerde metrische objecten groter is dan 24, wordt er geen grafiek weergegeven in het PDF-rapport, alleen gegevens in tabelvorm.
Resolution
Selecteer 24 of minder metrische objecten voor het diagramrapport:
bekijk het onderstaande voorbeeldrapport:
bekijk het onderstaande voorbeeldrapport:
