Diagramrapport for Unisphere for PowerMax PDF viser bare data i tabellformat – ingen graf finnes.
Summary: Unisphere for PowerMax PDF Diagramrapport for FE-porter % Opptatt med bare å vise data i tabellformat – ingen graf finnes.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Unisphere for PowerMax v9.2.3.11

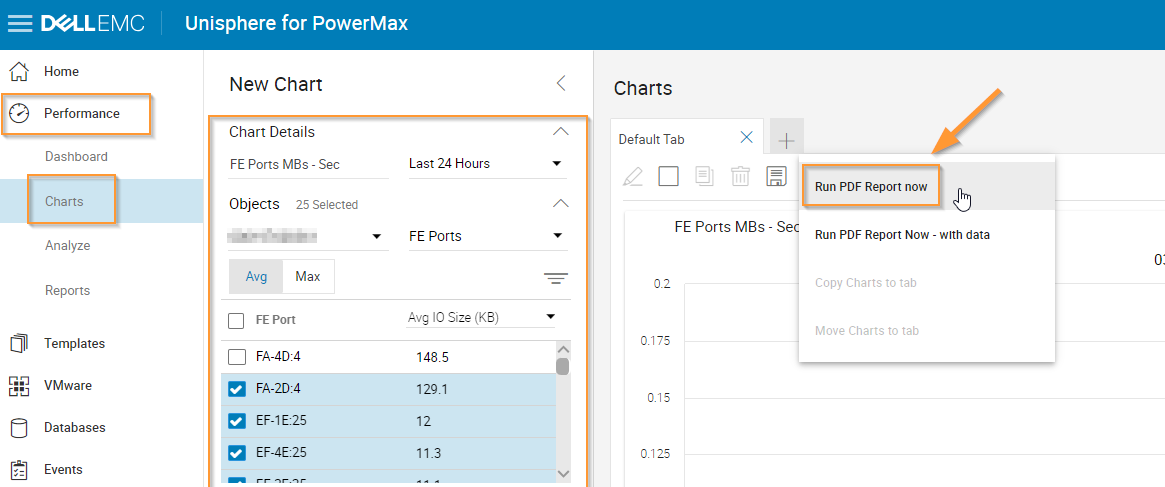

Når du kjører en diagramrapport for FE-portmålinger (for eksempel Host MBs/sec), vises grafen i Unisphere.
Men når "PDF Chart Report" genereres, viser den data i tabellformat - ingen graf er til stede.

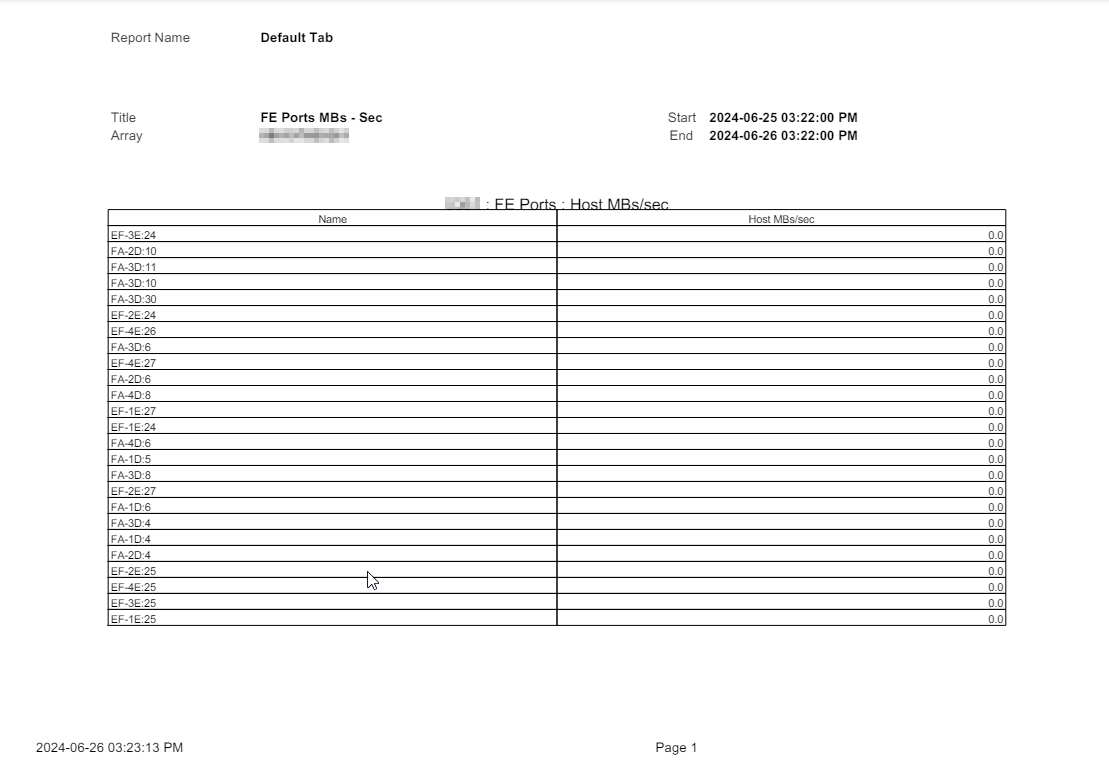

Se eksemplet på PDF-rapporten nedenfor:
Cause
Dette er forventet atferd.
For hver diagram PDF-rapport i Unisphere, hvis en diagramrapport kreves for en PDF-eksport, er det maksimale antallet metriske objekter som kan velges 24, enten det er portgrupper, lagringsgrupper, maskeringsvisninger og så videre
Hvis antall metriske objekter som er valgt er større enn 24, vises ikke noe diagram i PDF-rapporten. bare tabelldata.
For hver diagram PDF-rapport i Unisphere, hvis en diagramrapport kreves for en PDF-eksport, er det maksimale antallet metriske objekter som kan velges 24, enten det er portgrupper, lagringsgrupper, maskeringsvisninger og så videre
Hvis antall metriske objekter som er valgt er større enn 24, vises ikke noe diagram i PDF-rapporten. bare tabelldata.
Resolution

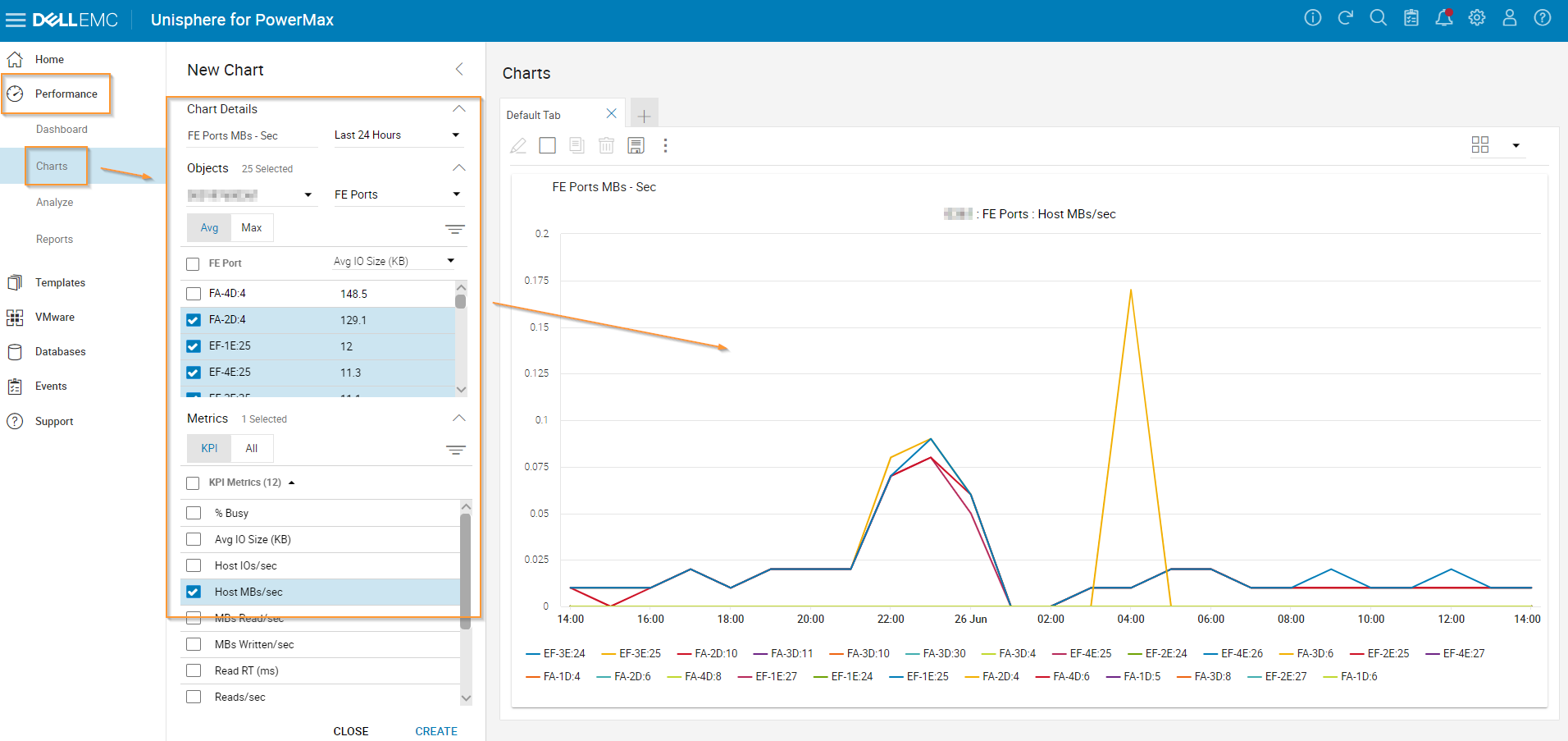

Velg 24 eller færre metriske objekter for diagramrapporten:
Se eksempelrapporten nedenfor:
Se eksempelrapporten nedenfor:
