Raport z wykresami PDF Unisphere dla PowerMax przedstawia tylko dane w formacie tabelarycznym — brak wykresu.
Summary: Raport z wykresem PDF Unisphere dla PowerMax dla portów FE % zajętości pokazuje tylko dane w formacie tabelarycznym — brak wykresu.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Unisphere dla PowerMax 9.2.3.11
Podczas generowania raportu wykresu dla metryk portów FE (na przykład MB hosta na sekundę) wykres jest obecny w Unisphere.
Jednak po wygenerowaniu "PDF Chart Report" pokazuje on dane w formacie tabelarycznym - nie ma wykresu.

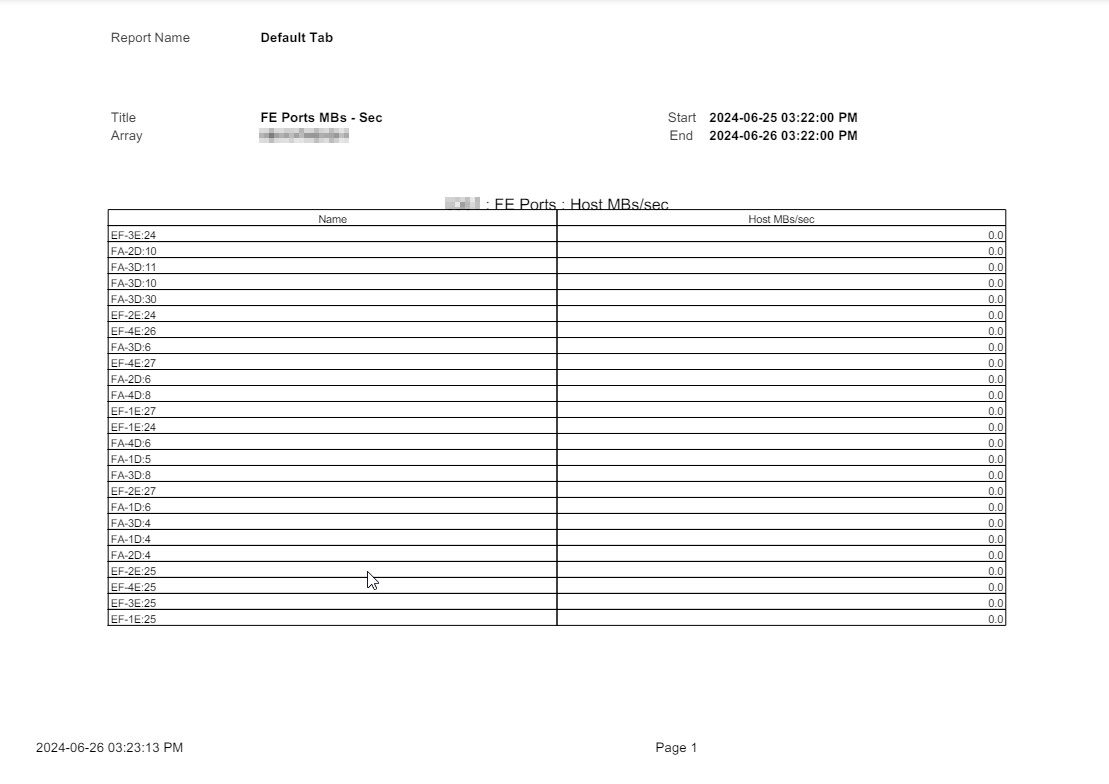

Zapoznaj się z poniższym przykładem raportu w formacie PDF:
Cause
Jest to zachowanie oczekiwane.
Dla każdego raportu PDF z wykresem w Unisphere, jeśli raport z wykresem jest wymagany do eksportu do pliku PDF, maksymalna liczba obiektów metryk, które można wybrać, wynosi 24, niezależnie od tego, czy są to grupy portów, grupy pamięci masowej, widoki maskowania itp
. Jeśli liczba wybranych obiektów metrycznych jest większa niż 24, wykres nie będzie wyświetlany w raporcie PDF. Tylko dane tabelaryczne.
Dla każdego raportu PDF z wykresem w Unisphere, jeśli raport z wykresem jest wymagany do eksportu do pliku PDF, maksymalna liczba obiektów metryk, które można wybrać, wynosi 24, niezależnie od tego, czy są to grupy portów, grupy pamięci masowej, widoki maskowania itp
. Jeśli liczba wybranych obiektów metrycznych jest większa niż 24, wykres nie będzie wyświetlany w raporcie PDF. Tylko dane tabelaryczne.
Resolution

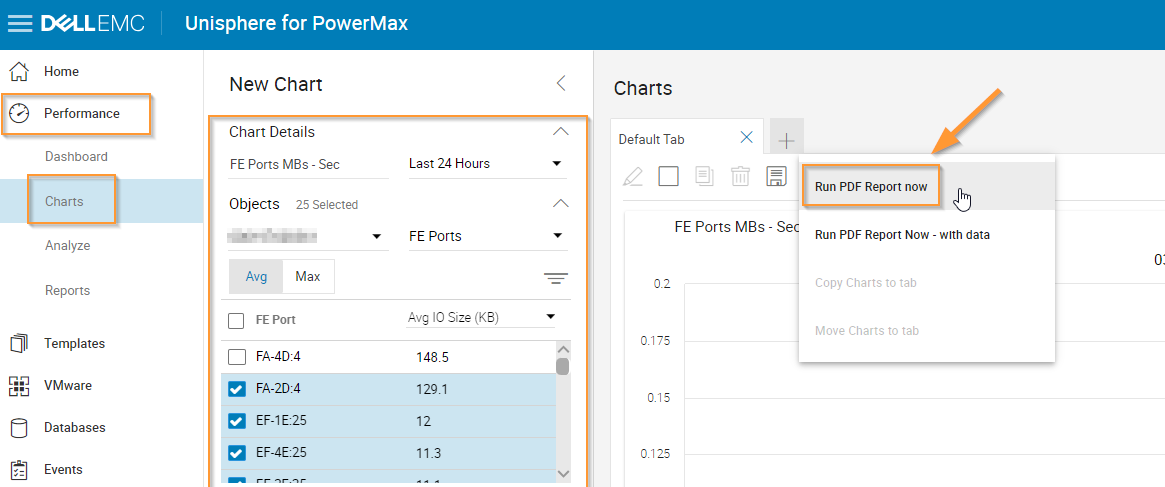

Wybierz 24 lub mniej obiektów metryk dla raportu z wykresami:
Zobacz przykładowy raport poniżej:
Zobacz przykładowy raport poniżej:
