Отчет с диаграммами Unisphere для PowerMax в формате PDF отображает данные только в табличном формате — график отсутствует.

Summary: Отчет с диаграммой Unisphere для PowerMax в формате PDF для портов конечных точек зрения, % занято, отображаются только данные в табличном формате — график отсутствует.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Unisphere для PowerMax, версия 9.2.3.11

При запуске отчета с диаграммой для метрик портов FE (например, Мбайт/с хоста) график присутствует в Unisphere.

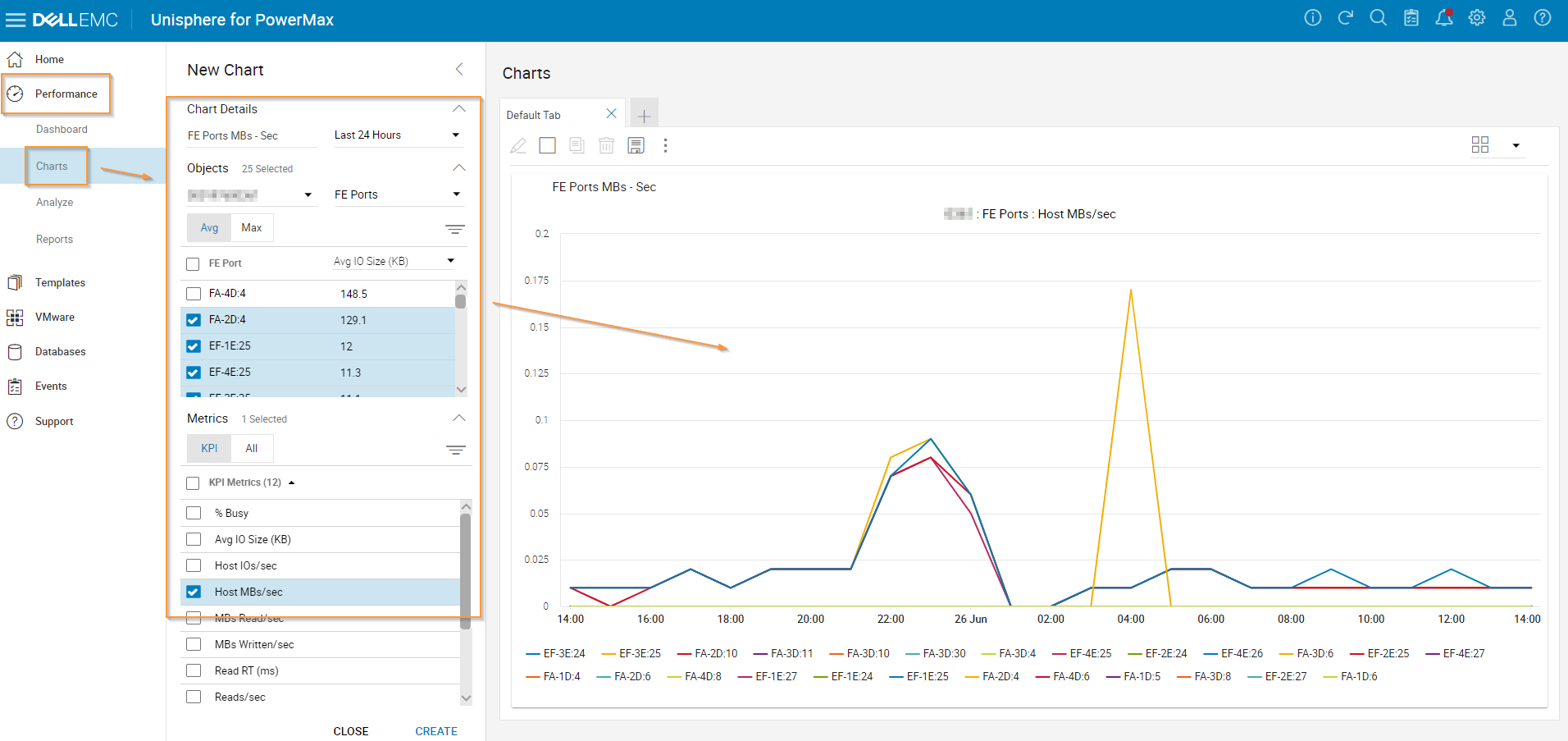

Линейный график производительности

Однако при создании «PDF Chart Report» данные отображаются в табличном формате — график отсутствует.

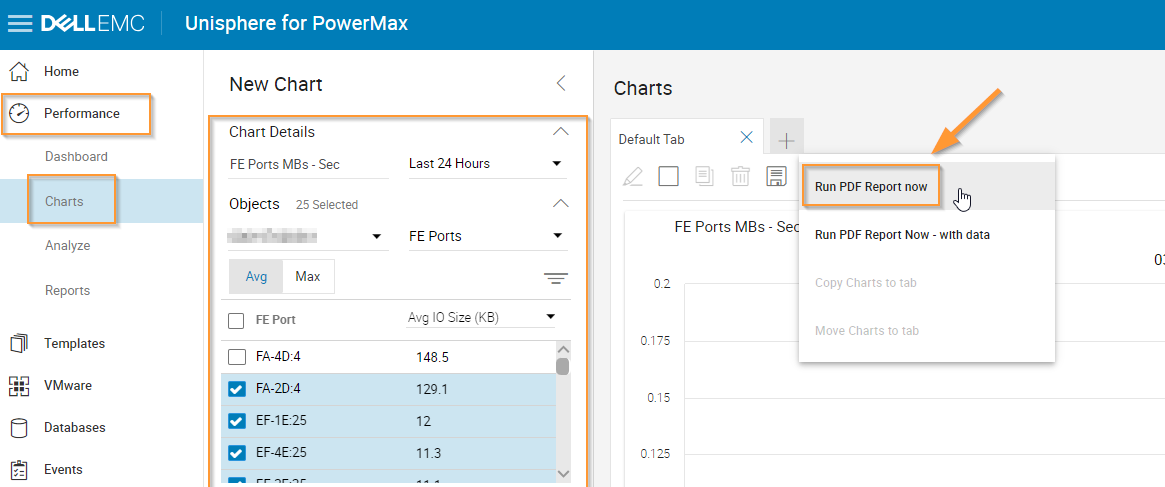

Диаграмма производительности, показывающая параметр «PDF Report Run»


См. пример отчета в формате PDF ниже:

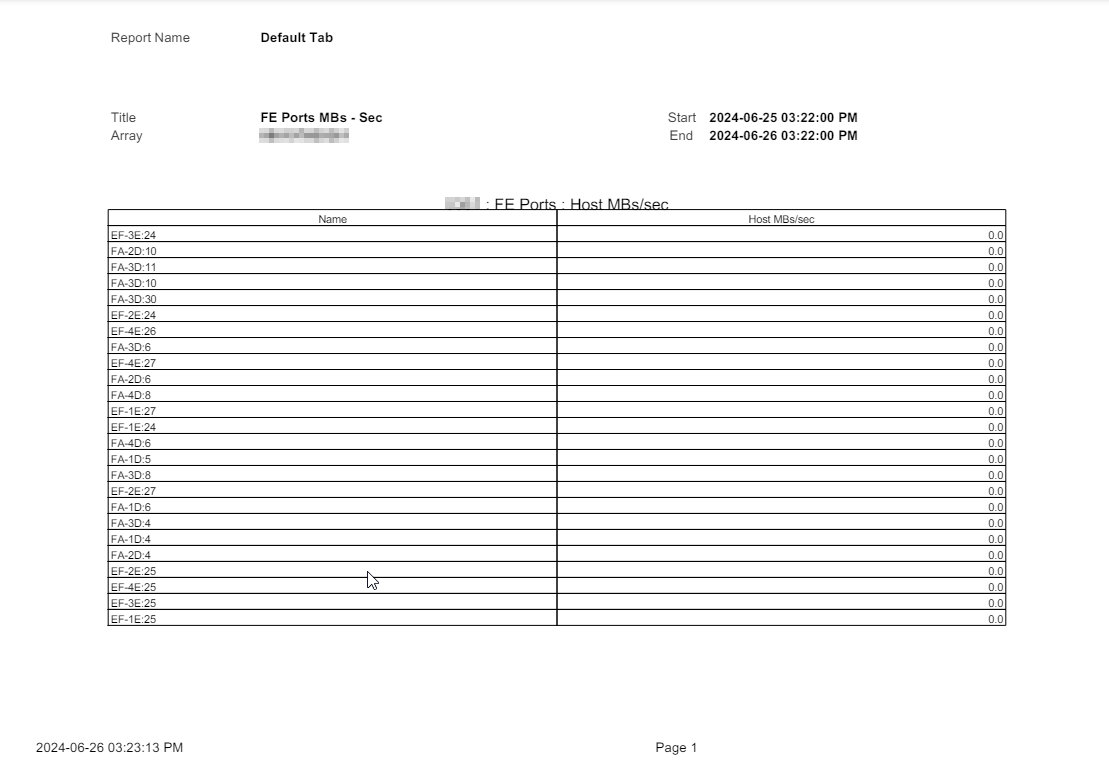

Формат отчета PDF в виде таблицы вместо графика



Cause

Это ожидаемое поведение.

Если для каждого отчета диаграммы в формате PDF в Unisphere требуется создать отчет-диаграмму, максимальное количество объектов-метрик, которые можно выбрать, равно 24, будь то группы портов, группы хранения, представления маскирования и т. д

. Если количество выбранных объектов метрик больше 24, то диаграмма не будет отображаться в отчете PDF. Только табличные данные.

Resolution

Выберите не более 24 объектов метрик для отчета диаграммы.См


24 Объекты
. пример отчета ниже:

Отчет в формате PDF, содержащий не более 24 объектов, генерирует графические данные



Affected Products

Unisphere for PowerMax
