PowerMax için Unisphere PDF Grafik Raporu, verileri yalnızca tablo biçiminde gösterir; grafik yoktur.

Summary: PowerMax için Unisphere PDF FE Bağlantı Noktaları Grafik Raporu % Verileri yalnızca tablo biçiminde göstermekle meşgul - grafik yok.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

PowerMax için Unisphere v9.2.3.11

FE Bağlantı Noktası Metrikleri (ör. Ana Bilgisayar MB/sn) için Grafik Raporu çalıştırırken grafik Unisphere'de mevcuttur.

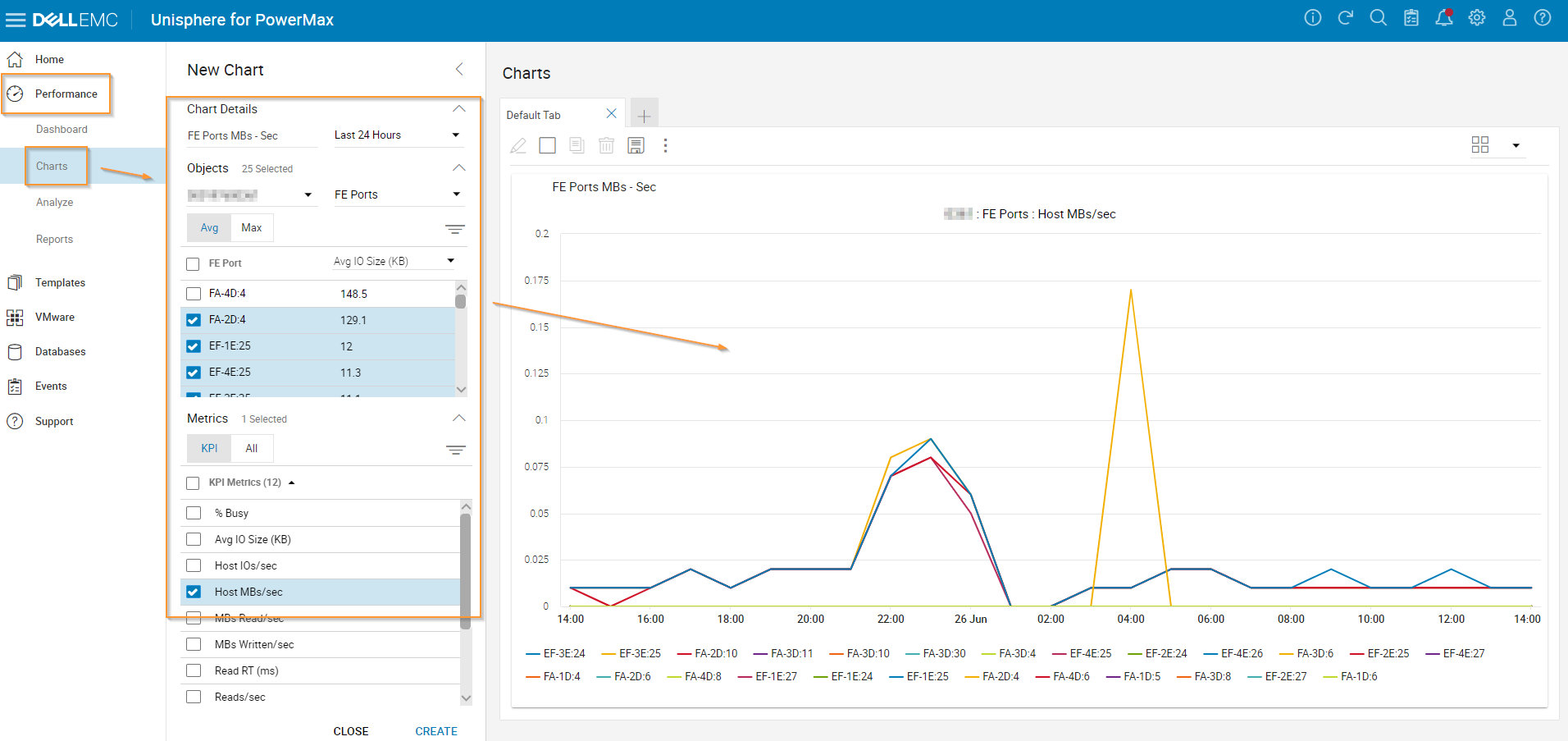

Çizgi grafiğini gösteren performans grafiği

Ancak, "PDF Grafik Raporu" oluşturulduğunda verileri tablo biçiminde gösterir - grafik yoktur.

PDF Rapor Çalıştırma seçeneğini gösteren performans grafiği


Aşağıdaki PDF Raporu örneğine bakın:

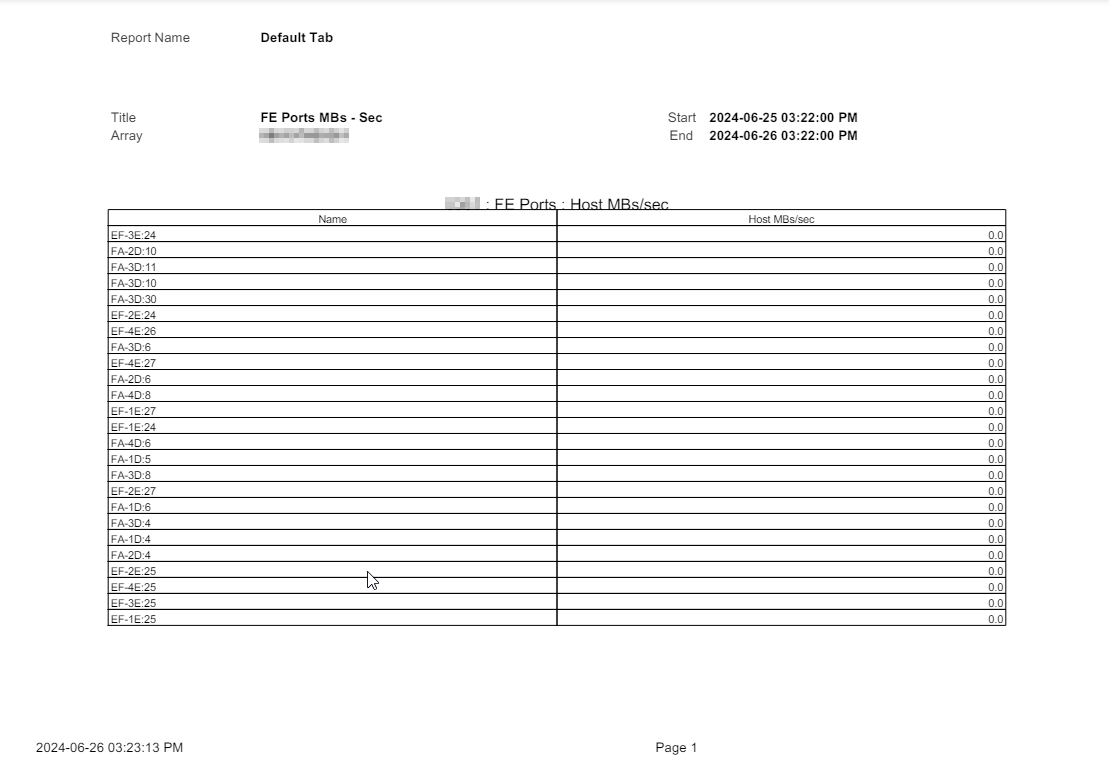

Grafik yerine tablo şeklinde PDF Rapor biçimi



Cause

Bu beklenen bir davranıştır.

Unisphere'deki her grafik PDF raporunda, PDF dışa aktarımı için bir grafik raporu gerekiyorsa Bağlantı Noktası Grupları, Depolama Grupları, Maskeleme Görünümleri vb

. seçilebilecek maksimum metrik nesnesi sayısı 24'tür Seçilen metrik nesnelerinin sayısı 24'ten fazlaysa PDF raporunda grafik görüntülenmez. sadece tablo verileri.

Resolution

Grafik raporu için 24 veya daha az metrik nesnesi seçin:


24 Nesne
Aşağıdaki örnek rapora bakın:

24 veya daha az nesne içeren PDF Raporu, grafik verileri oluşturur



Affected Products

Unisphere for PowerMax
