Unisphere for PowerMax PDF Chart Report показує дані тільки в табличному форматі - графік відсутній.
Summary: Unisphere for PowerMax PDF Chart Report для FE Ports % Зайнятий лише відображенням даних у табличному форматі - графік відсутній.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Unisphere для PowerMax v9.2.3.11

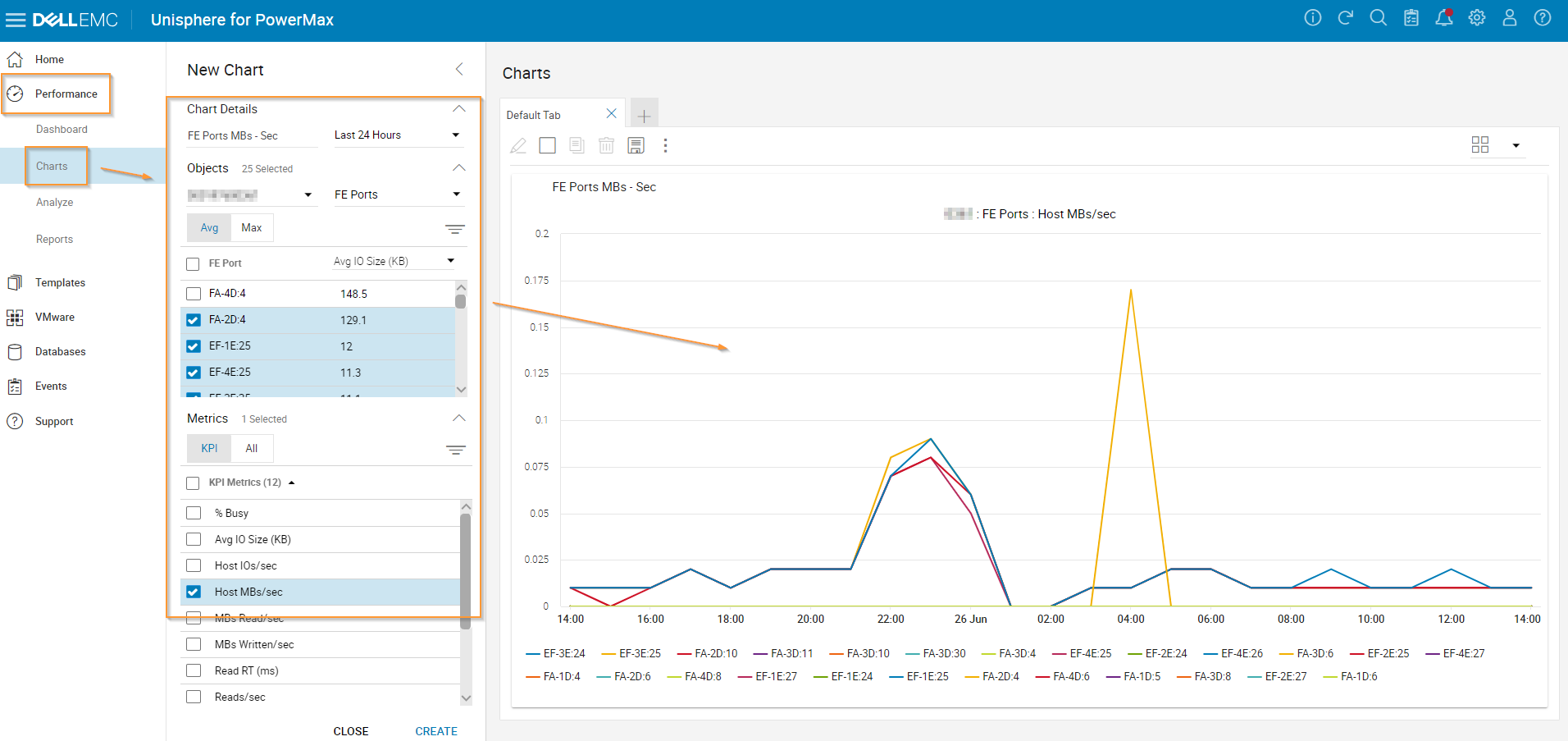

При запуску звіту про діаграму для метрик портів FE (наприклад, Host MBs/sec) графік присутній в Unisphere.

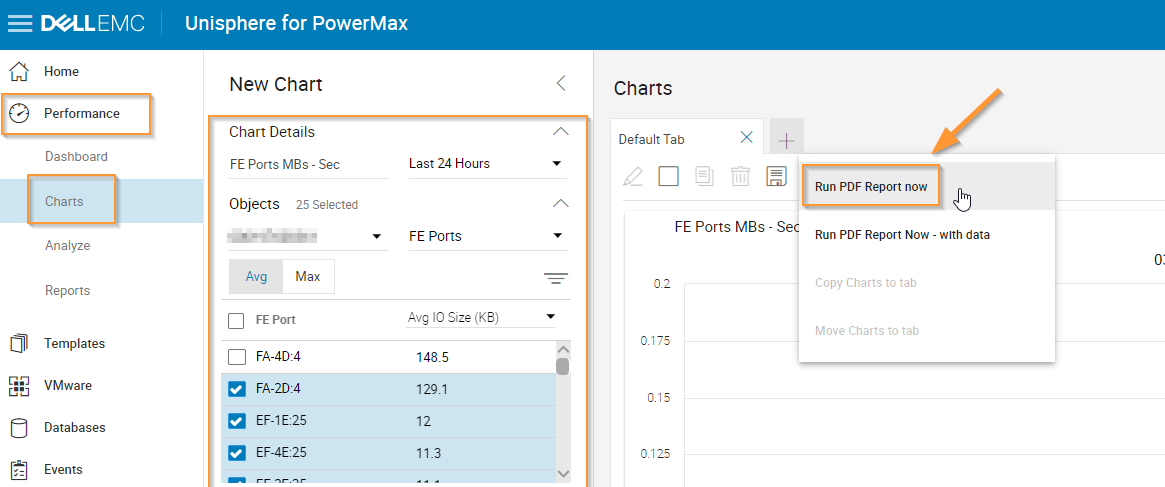

Однак, коли генерується «Звіт про діаграми у форматі PDF», він показує дані в табличному форматі - графік відсутній.
Дивіться приклад звіту у форматі PDF нижче:
Cause
Це очікувана поведінка.
Для кожного PDF-звіту діаграми в Unisphere, якщо для експорту PDF потрібен звіт про діаграму, максимальна кількість метричних об'єктів, які можна вибрати, становить 24, будь то групи портів, групи зберігання, подання маскування тощо Якщо
кількість вибраних метричних об'єктів більша за 24, то діаграма не відображатиметься у звіті PDF, Просто табличні дані.
Для кожного PDF-звіту діаграми в Unisphere, якщо для експорту PDF потрібен звіт про діаграму, максимальна кількість метричних об'єктів, які можна вибрати, становить 24, будь то групи портів, групи зберігання, подання маскування тощо Якщо
кількість вибраних метричних об'єктів більша за 24, то діаграма не відображатиметься у звіті PDF, Просто табличні дані.
Resolution
Виберіть 24 або менше об'єктів показників для звіту на діаграмі:
Дивіться приклад звіту нижче:
Дивіться приклад звіту нижче:
