Avamar: Introducción de TotalBytes, ModReduced, ModNotSent y ModSent en el resumen de DPN

Los administradores de Avamar suelen utilizar el resumen de la red de protección de datos (DPN) para comprobar la información de respaldo de Avamar.

• Total de bytes
• ModReducido
• ModNotSent
• ModSent


Realice los siguientes pasos para acceder al informe de resumen del DPN:

En la consola Java de Avamar Administrator:

1. Seleccione Tools, Manage Reports.

2. Seleccione Activities - DPN Summary en el árbol de navegación y haga clic en Run.

3. Seleccione un intervalo de fechas y haga clic en Recuperar.

Se observa un informe similar al siguiente:

Desde la interfaz del usuario web de Avamar (AUI):

1. Seleccione Fitness Analyzer y, a continuación, Reports.

2. Seleccione Activities - DPN Summary.

3. Ingrese un rango de fechas, haga clic en Generate (y especifique el tipo de informe requerido: xls, pdf o ambos)

4. Descargue el informe una vez generado.

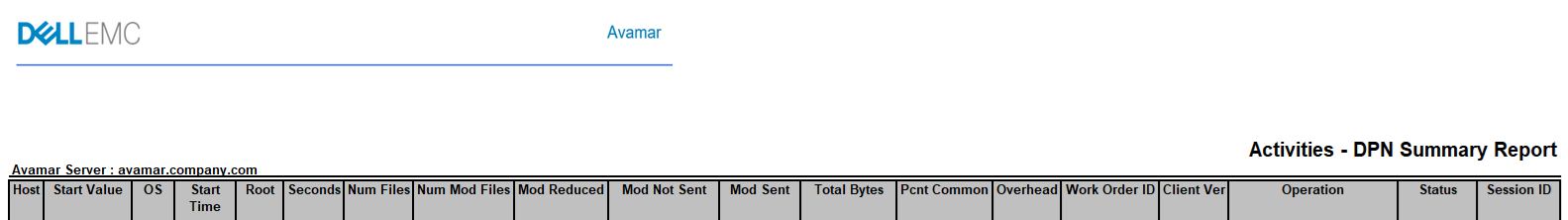

El siguiente es un ejemplo de una versión .xls del informe:

• Se refiere al total de bytes de datos que se deben escanear en el conjunto de datos
• Esto incluye los archivos abiertos que no se pueden respaldar, pero no incluye los archivos excluidos por las reglas de exclusión

El siguiente gráfico ayuda a explicar ModReduced, ModNotSent y ModSent:

• Si es así, se omite y se comprueba el siguiente archivo.
• De lo contrario, esto indica que este archivo se modificó o se creó recientemente desde el último respaldo.
  • A continuación, este archivo se fragmenta, se comprime y se aplica hash.

• Se refiere a la diferencia total de bytes entre antes y después de comprimir los archivos para todos los archivos que no se pueden encontrar en la caché de archivos en el cliente Avamar
• Por ejemplo, si no se encuentran 20 archivos en la caché de archivos del cliente que tenían un tamaño total de 500 MB (antes de la compresión) y 200 MB (después de la compresión), el ModReduced es de 300 MB

Después de fragmentar, comprimir y aplicar hash a los archivos modificados, se compararán con la caché de hash en el cliente Avamar.

• Si el hash se puede encontrar en la caché de hash, esto indica que anteriormente se respaldó el mismo fragmento, por lo que no es necesario enviar el fragmento a Avamar Server. Este tipo de fragmentos forma parte de ModNotSent.
• Si el hash no se encuentra en la caché de hash en el cliente Avamar, esto indica que este fragmento no se respaldó anteriormente por este cliente Avamar.
  • A continuación, el cliente Avamar consulta si el hash del fragmento se puede encontrar en el servidor Avamar.
    • Si es así, esto indica que el servidor Avamar respaldó anteriormente este fragmento, por lo que no es necesario enviar el fragmento a Avamar Server. Este tipo de fragmentos es la otra parte de ModNotSent.
    • Si el fragmento no se encuentra en Avamar Server, esto indica que Avamar Server no lo respaldó.
      • El fragmento se envía a Avamar Server.
      • El hash del fragmento también se envía a Avamar Server y se guarda en él.

        (ModSent se refiere a los bytes de este tipo de fragmentos y sus hashes enviados a Avamar Server desde el cliente Avamar).

La comprensión de estos conceptos permite que la relación entre ellos sea más fácil de entender.

• • TotalBytes (total de bytes de los datos escaneados): Total de bytes de todos los archivos no modificados desde el último respaldo (que se encuentra en la caché de archivos en el cliente Avamar) + total de bytes de todos los archivos modificados o recién creados desde el último respaldo (no se encontró en la caché de archivos en el cliente Avamar)
  • Total de bytes de todos los archivos modificados o recién creados desde el último respaldo: ModReduced (la diferencia total de bytes entre antes y después de que se comprimen los archivos) + total de bytes de datos comprimidos
  • ModNotSent Total de bytes de los fragmentos que no se deben enviar a Avamar Server, ya que se encuentran en la caché de hash del cliente Avamar + total de bytes de los fragmentos que no se deben enviar a Avamar Server debido a que Avamar Server ya los ha respaldado
  • Total de bytes de datos comprimidos: ModNotSent + ModSent (total de bytes enviados por el cliente Avamar)
  • Total de bytes: (total de bytes de todos los archivos modificados o recién creados desde el último respaldo) = ModReduced + ModNotSent + ModSent
  • Tasa de cambio = Tasa de desduplicación = ModSent/TotalBytes. En el caso de los servidores de archivos que realizan respaldos diarios, este valor suele ser inferior al 2 %.
  • Común: 1: ModSent/TotalBytes

Tomando el primer ejemplo de la consola de Avamar Administrator:

• • • ModReduced es 146621377
    • ModNotSent es 30717372
    • ModSent es 124547
    • TotalBytes es 177463296

• • La tasa de cambio y la tasa de desduplicación: 124547/177463296 (0.07%)
  • El punto en común es 1 - 124547/177463296 = (99,93%)
