Avamar: Pochopení hodnoty "Data Protected" v nástroji Avamar Administrator

Účelem tohoto článku je popsat funkci hodnoty Data Protected, která se zobrazuje v uživatelském rozhraní Avamar Administrator, a vysvětlit, co tato hodnota znamená, aby při pochopení využití kapacity sítě softwarem Avamar nedošlo k nesprávné interpretaci.

Informace týkající se obecných principů správy kapacity nástroje Avamar naleznete v článku Avamar: Koncepty a školení řízení kapacity

• Data Protected – zobrazuje se na hlavní obrazovce spuštění nástroje Avamar Administrator v části System Information ze systému Avamar v7.0.

• Hodnota je generována reportem "Activities - Bytes Protected Total", který je přístupný z části Reports v nástroji Avamar Administrator.
• Dotaz SQL, který tato sestava spouští, naleznete v uzlu nástroje Avamar (/usr/local/avamar/lib/sql/rptActBytesProtSum.sql).
• Část poznámek v tomto článku obsahuje dotaz SQL, který spouští sestava rptActBytesProtSum.sql ve verzi 7.0.0-427.

• Hodnota Data protected se pokusí identifikovat největší jednotlivou zálohu na každém klientovi, který má zálohu v mřížce Avamar. Sestava je součtem této hodnoty pro všechny klienty.
• Praktickým využitím této hodnoty by bylo zjištění množství místa na disku, které by bylo potřeba k obnovení největší zálohy pro každého klienta.
• Hodnoty odpovídají zdrojovým datům v klientovi, nikoli deduplikovaným datům v backendu mřížky Avamar.

Proč hodnota "Data Protected" neodpovídá hodnotám využití serveru nebo využité kapacity?
(To je častá otázka.)

Po spuštění příkazu "mccli server show-prop" nebo při zobrazení obrazovky Server Management se zobrazí výstup podobný následujícímu:

Total capacity                   1.9 TB
Capacity used                    322.2 GB
Server utilization               17.1%
Bytes protected                  373.3 GB

• • • Celková kapacita představuje celkové množství místa, které je k dispozici pro zálohování uživatelů v backendovém úložišti Avamar.
    • Využitá kapacita je množství celkové kapacity, která se spotřebuje na back-endu.
    • Využití serveru se vypočítá z celkové kapacity a hodnot využité kapacity.

Hodnota Data protected nemusí a obvykle neodpovídá výše uvedeným hodnotám, protože počítají různé věci.
Vzhledem k tomu, že počítá zdrojová data na klientovi, nebere v úvahu režii uchovávání informací ani redundanci RAIN.

• Hlášení chráněných bajty má několik variant a každá z nich přináší jiné výsledky.
• Celkový počet chráněných bajtů se vypočítá pouze pomocí výsledků za posledních X dní. To se týká situací popsaných výše, kdy dochází k přejmenování datových sad. Tím je zajištěno, že součástí obrázku budou pouze naposledy zálohované datové sady.
• Reporty se mohou v různých verzích změnit, proto je třeba je zkontrolovat v umístění /usr/local/avamar/lib/sql/rptActBytesProt*, abyste porozuměli tomu, co se počítá, než vyhodnotíte jejich užitečnost.

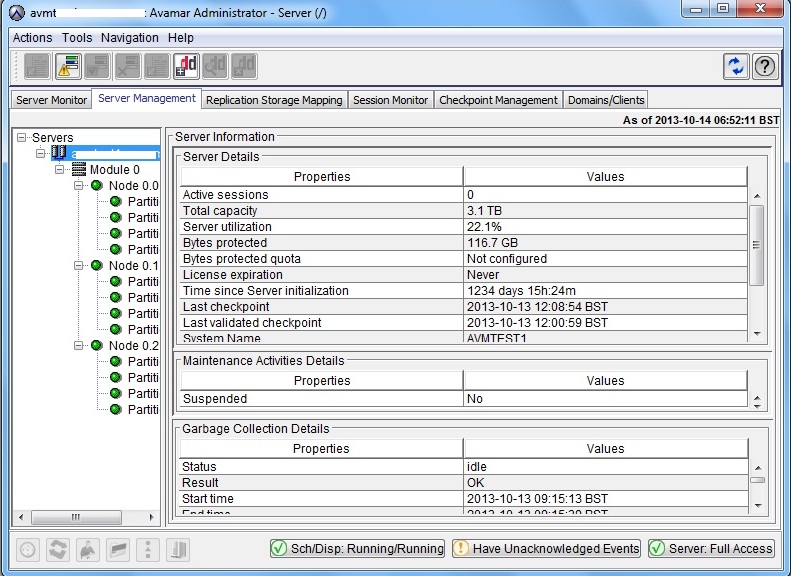

Snímek obrazovky z uživatelského rozhraní Avamar Administrator v6:

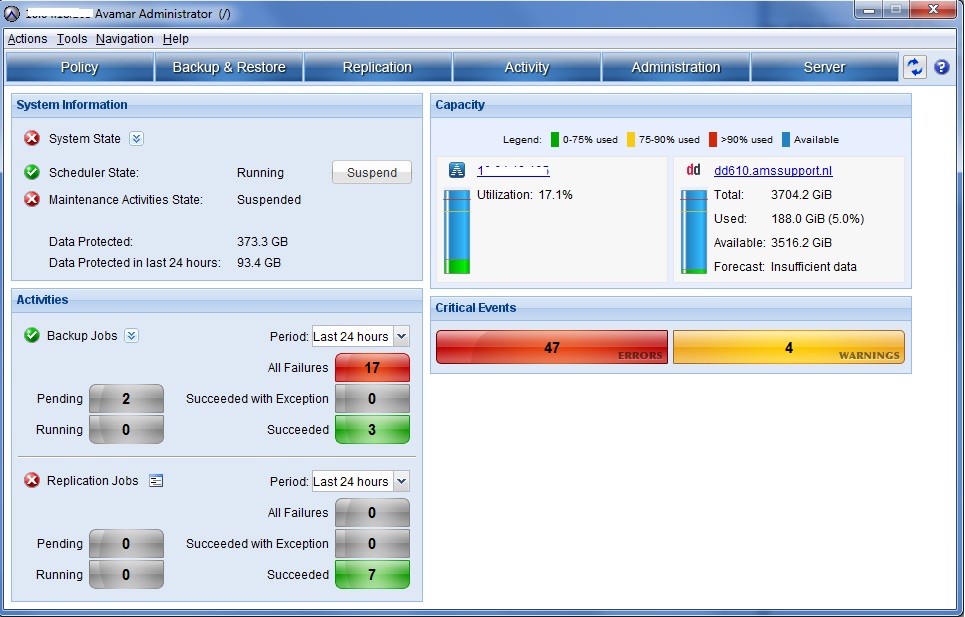

Snímek obrazovky se spouštěcí stránkou nástroje Avamar Administrator v7:
(Hodnota Data Protected je zobrazena na viditelném místě v části System Information .)

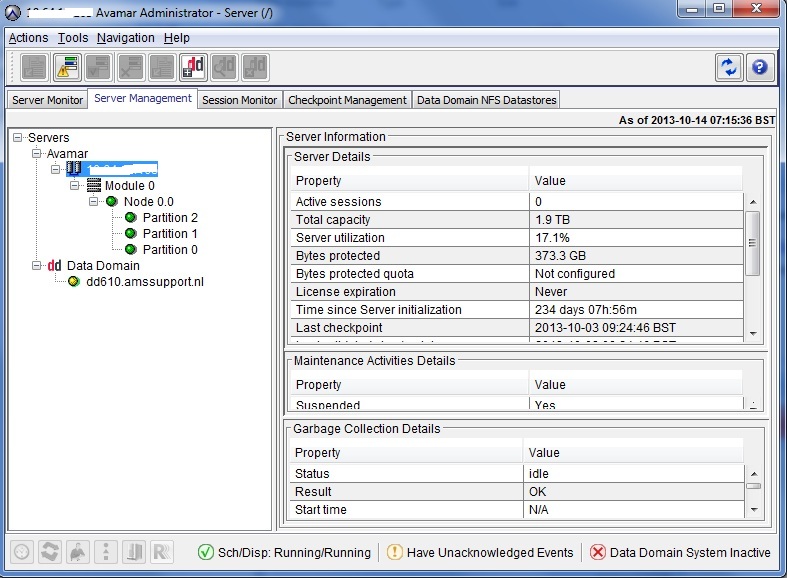

Snímek obrazovky správy serveru ze stejné mřížky:(Hodnoty jsou stejné, jako jsou generovány stejnou sestavou.)

Sestavu Bytes Protected Total lze spustit z obrazovky "Reports". Následující postup je spuštěn na mřížce v7 uvedené výše. Hodnota je shodná.

Hodnotu lze zobrazit také z příkazového řádku uzlu nástroje Avamar:

mccli server show-prop

0,23000,CLI command completed successfully.
Attribute                        Value
-------------------------------- ----------------------------
State                            Full Access
Active sessions                  0
Total capacity                   1.9 TB
Capacity used                    322.2 GB
Server utilization               17.1%
Bytes protected                  373.3 GB
Bytes protected quota            Not configured
License expiration               Never
Time since Server initialization 234 days 08h:40m
Last checkpoint                  2013-10-03 09:24:46 IST
Last validated checkpoint        2013-10-03 09:24:46 IST
System Name                      avamar1
System ID                        xxxxxxxxx@XX:XX:XX:XX:XX:XX
HFSAddr                          XX.XX.XX.XX
HFSPort                          27000
IP address                       XX.XX.XX.XX
Number of nodes                  1
Nodes Online                     1
Nodes Offline                    0
Nodes Read-only                  0
Nodes Timed-out                  0

Dotaz SQL spuštěný sestavou naleznete v umístění /usr/local/avamar/lib/sql/rptActBytesProtSum.sql:

select (sum(total_gb_protected)) as "TotalGBProtected"
from (
select client_name,
       plugin_name,
       CASE WHEN sch_sum_bytes is NULL
                 THEN '/Client On-Demand Data'
            WHEN adhoc_max_bytes is NULL
                 THEN 'All Custom Datasets'
            WHEN sch_sum_bytes >= adhoc_max_bytes
                 THEN 'All Custom Datasets'
            WHEN sch_sum_bytes < adhoc_max_bytes
                 THEN '/Client On-Demand Data'
            ELSE 'REPORT ERROR'
       END as dataset,
       cast((
       CASE WHEN sch_sum_bytes is NULL
                 THEN adhoc_max_bytes
            WHEN adhoc_max_bytes is NULL
                 THEN sch_sum_bytes
            WHEN sch_sum_bytes >= adhoc_max_bytes
                 THEN sch_sum_bytes
            WHEN sch_sum_bytes < adhoc_max_bytes
                 THEN adhoc_max_bytes
            ELSE 99999999
       END) / 1024/1024/1024 as numeric(30,4)) as total_gb_protected
 from (select client_name,
              plugin_name,
              sum( sch_max_bytes ) as sch_sum_bytes
       from ( select client_name,
                     plugin_name,
                     dataset,
                     max(bytes_scanned) as sch_max_bytes
              from v_activities_2
              where (v_activities_2.status_code in (30000, 30005)) and
                    (v_activities_2.type like '%Backup%') and
                    (v_activities_2.dataset not like '/Client On-Demand Data') and
                    (expiration_ts = '0' or expiration_ts::double precision >= extract( epoch from now() ))
              group by client_name, plugin_name, dataset ) as sel1
       group by client_name, plugin_name ) as sel2
 FULL JOIN
       ( select client_name, plugin_name, max(bytes_scanned) as adhoc_max_bytes
              from v_activities_2
              where (v_activities_2.status_code in (30000, 30005)) and
                    (v_activities_2.type like '%Backup%') and
                    (v_activities_2.dataset like '/Client On-Demand Data') and
                    (expiration_ts = '0' or expiration_ts::double precision >= extract( epoch from now() ))
              group by client_name, plugin_name ) as sel3
USING (client_name, plugin_name)) as sel4
