Avamar: Avamar Administrator -palvelun Data Protection -arvon ymmärtäminen

Tämän artikkelin tarkoituksena on kuvata Avamar Administrator -käyttöliittymässä näkyvän Data Protected -arvon toimintaa ja selittää, mitä arvo tarkoittaa virheellisten tulkintojen välttämiseksi Avamarin verkkokapasiteetin käyttöä ymmärrettäessä.

Lisätietoja Avamar Capacity Management -periaatteista on kohdassa Avamar: Kapasiteetin hallinnan käsitteet ja koulutus

• Tietojen suojaus – tämä näkyy Avamar Administratorin pääkäynnistysnäytössä Avamar v7.0:n System Information -osiossa.

• Arvo saadaan Actions - Bytes Protected Total -raportista, jota voi käyttää Avamar Administrator -sovelluksen Raportit-osiossa.
• Tämän raportin suorittama SQL-kysely sijaitsee Avamar-apusolmussa (/usr/local/avamar/lib/sql/rptActBytesProtSum.sql)
• Tämän artikkelin huomautusosa sisältää SQL-kyselyn, joka suoritetaan rptActBytesProtSum.sql-raportissa versioissa 7.0.0-427.

• Data protected -arvo yrittää tunnistaa kunkin asiakkaan suurimman yksittäisen varmuuskopion, jolla on varmuuskopio Avamar-ruudukossa. Raportti on kaikkien asiakkaiden tämän arvon summa.
• Arvon käytännöllinen käyttö olisi oppia levytilan määrä, joka tarvitaan jokaisen asiakkaan suurimman varmuuskopion palauttamiseen.
• Arvot perustuvat asiakkaan lähdetietoihin eivätkä Avamar-ruudukon taustalla oleviin tietoihin, joista ei ole poistettu kaksoiskappaleita.

Miksi Data Protection -arvo ei vastaa palvelimen käyttöasteen tai kapasiteetin käyttöarvoja?
(Tämä on yleinen kysymys.)

Komennolla mccli server show-prop tai palvelimen hallintanäytössä näkyy seuraavankaltainen tulos:

Total capacity                   1.9 TB
Capacity used                    322.2 GB
Server utilization               17.1%
Bytes protected                  373.3 GB

• • • Kokonaiskapasiteetti on käyttäjän Avamar-taustatallennustilassa varmuuskopiointiin käytettävissä oleva kokonaistila.
    • "Käytetty kapasiteetti" on taustajärjestelmässä kulutetun kokonaiskapasiteetin määrä.
    • Palvelimen käyttö lasketaan kokonaiskapasiteetin ja käytetyn kapasiteetin arvoista.

Data protected -arvon ei tarvitse eikä yleensä vastaa yllä olevia arvoja, koska ne laskevat eri asioita.
Koska se laskee asiakkaan lähdetiedot, se ei ota huomioon säilytys- tai RAIN-redundanssia yleiskustannuksissa.

• Tavujen suojatusta raportista on useita muunnelmia, joista jokainen tuottaa erilaisia tuloksia.
• Suojattujen tavujen kokonaismäärä lasketaan käyttäen vain viimeisten X päivän tuloksia. Tämä ottaa huomioon edellä kuvatut tilanteet, joissa tietojoukot nimetään uudelleen. Näin varmistetaan, että vain viimeksi varmuuskopioidut tietojoukot ovat osa kuvaa.
• Raportit voivat muuttua eri versioissa, joten SQL-raportit on tarkistettava hakemistossa /usr/local/avamar/lib/sql/rptActBytesProt*, jotta ymmärretään, mitä lasketaan, ennen kuin arvioidaan sen hyödyllisyyttä.

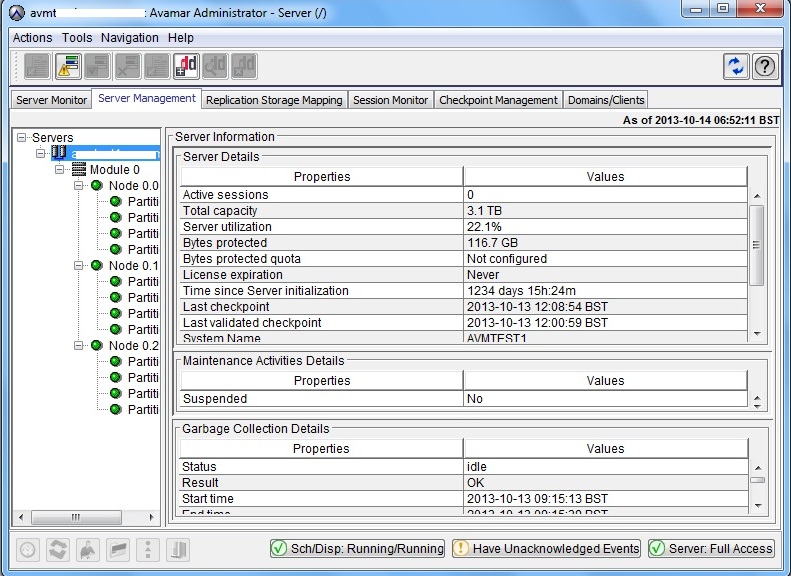

Näyttökuva Avamar Administrator v6 -käyttöliittymästä:

Näyttökuva Avamar Administrator v7:n käynnistyssivusta:
(Data Protected -arvo näkyy näkyvästi System information -osassa.)

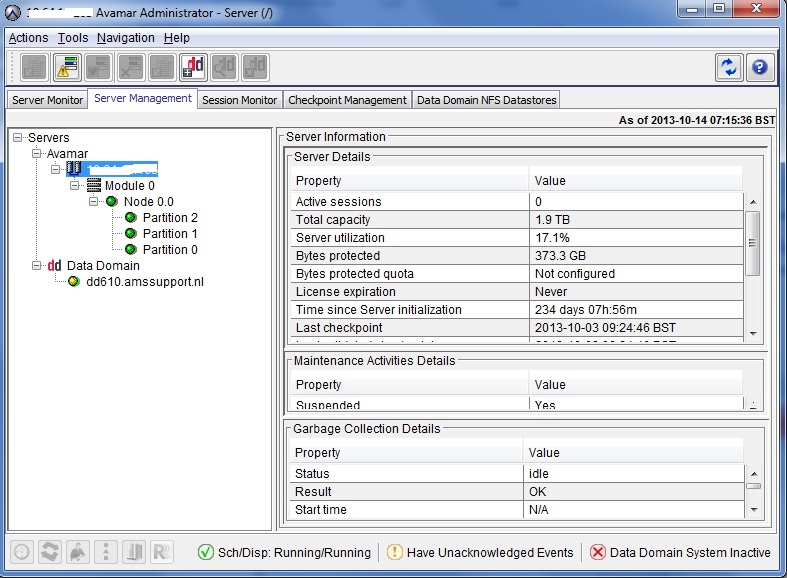

Näyttökuva palvelimen hallintanäytöstä samasta ruudukosta:
(Arvot ovat samat kuin saman raportin luomat.)

Tavujen suojattu kokonaismäärä -raportti voidaan suorittaa Raportit-näytössä. Seuraava suoritetaan aiemmin näytetyssä v7-ruudukossa. Arvo on sama.

Arvoa voi tarkastella myös Avamar Utility Node -komentoriviltä:

mccli server show-prop

0,23000,CLI command completed successfully.
Attribute                        Value
-------------------------------- ----------------------------
State                            Full Access
Active sessions                  0
Total capacity                   1.9 TB
Capacity used                    322.2 GB
Server utilization               17.1%
Bytes protected                  373.3 GB
Bytes protected quota            Not configured
License expiration               Never
Time since Server initialization 234 days 08h:40m
Last checkpoint                  2013-10-03 09:24:46 IST
Last validated checkpoint        2013-10-03 09:24:46 IST
System Name                      avamar1
System ID                        xxxxxxxxx@XX:XX:XX:XX:XX:XX
HFSAddr                          XX.XX.XX.XX
HFSPort                          27000
IP address                       XX.XX.XX.XX
Number of nodes                  1
Nodes Online                     1
Nodes Offline                    0
Nodes Read-only                  0
Nodes Timed-out                  0

Raportin suorittama SQL-kysely löytyy kansiosta /usr/local/avamar/lib/sql/rptActBytesProtSum.sql:

select (sum(total_gb_protected)) as "TotalGBProtected"
from (
select client_name,
       plugin_name,
       CASE WHEN sch_sum_bytes is NULL
                 THEN '/Client On-Demand Data'
            WHEN adhoc_max_bytes is NULL
                 THEN 'All Custom Datasets'
            WHEN sch_sum_bytes >= adhoc_max_bytes
                 THEN 'All Custom Datasets'
            WHEN sch_sum_bytes < adhoc_max_bytes
                 THEN '/Client On-Demand Data'
            ELSE 'REPORT ERROR'
       END as dataset,
       cast((
       CASE WHEN sch_sum_bytes is NULL
                 THEN adhoc_max_bytes
            WHEN adhoc_max_bytes is NULL
                 THEN sch_sum_bytes
            WHEN sch_sum_bytes >= adhoc_max_bytes
                 THEN sch_sum_bytes
            WHEN sch_sum_bytes < adhoc_max_bytes
                 THEN adhoc_max_bytes
            ELSE 99999999
       END) / 1024/1024/1024 as numeric(30,4)) as total_gb_protected
 from (select client_name,
              plugin_name,
              sum( sch_max_bytes ) as sch_sum_bytes
       from ( select client_name,
                     plugin_name,
                     dataset,
                     max(bytes_scanned) as sch_max_bytes
              from v_activities_2
              where (v_activities_2.status_code in (30000, 30005)) and
                    (v_activities_2.type like '%Backup%') and
                    (v_activities_2.dataset not like '/Client On-Demand Data') and
                    (expiration_ts = '0' or expiration_ts::double precision >= extract( epoch from now() ))
              group by client_name, plugin_name, dataset ) as sel1
       group by client_name, plugin_name ) as sel2
 FULL JOIN
       ( select client_name, plugin_name, max(bytes_scanned) as adhoc_max_bytes
              from v_activities_2
              where (v_activities_2.status_code in (30000, 30005)) and
                    (v_activities_2.type like '%Backup%') and
                    (v_activities_2.dataset like '/Client On-Demand Data') and
                    (expiration_ts = '0' or expiration_ts::double precision >= extract( epoch from now() ))
              group by client_name, plugin_name ) as sel3
USING (client_name, plugin_name)) as sel4
