Avamar: Inzicht in de waarde "Data protected" in de Avamar Administrator

Het doel van dit artikel is om de functie van de databeschermde waarde te beschrijven die wordt weergegeven in de Avamar Administrator UI, en uit te leggen wat de waarde betekent om verkeerde interpretaties te voorkomen bij het begrijpen van het gebruik van de Avamar-gridcapaciteit.

Zie Avamar voor informatie over de algemene principes van Avamar Capacity Management: Concepten en training voor capaciteitsbeheer

• Beschermde data: dit wordt weergegeven op het hoofdstartscherm van Avamar Administrator in de sectie Systeeminformatie van Avamar v7.0.

• De waarde wordt gegenereerd door het rapport "Activities - Bytes Protected Total" dat toegankelijk is via de sectie Rapporten van de Avamar Administrator.
• De SQL-query die in dit rapport wordt uitgevoerd, is te vinden op het Avamar Utility-knooppunt (/usr/local/avamar/lib/sql/rptActBytesProtSum.sql)
• Het opmerkingengedeelte van dit artikel bevat de SQL-query die wordt uitgevoerd door het rptActBytesProtSum.sql-rapport in v7.0.0-427.

• De waarde Data protected probeert de grootste enkele back-up te identificeren op elke client met een back-up op het Avamar grid. Het rapport is de som van deze waarde voor alle klanten.
• Een praktisch gebruik van de waarde zou zijn om de hoeveelheid schijfruimte te leren die nodig zou zijn om de grootste back-up voor elke client te herstellen.
• De waarden weerspiegelen brondata op de client en geen gededupliceerde data op de back-end van het Avamar grid.

Waarom komt de waarde "Beschermde data" niet overeen met de waarden voor het servergebruik of de gebruikte capaciteit?
(Dit is een veel voorkomende vraag.)

Bij het uitvoeren van de opdracht 'mccli server show-prop', of het bekijken van het serverbeheerscherm, wordt een uitvoer gezien die vergelijkbaar is met het volgende:

Total capacity                   1.9 TB
Capacity used                    322.2 GB
Server utilization               17.1%
Bytes protected                  373.3 GB

• • • De 'totale capaciteit' is de totale hoeveelheid ruimte die beschikbaar is voor gebruikersback-ups op de Avamar back-end storage.
    • De 'Gebruikte capaciteit' is de hoeveelheid totale capaciteit die wordt verbruikt op de backend.
    • Het servergebruik wordt berekend op basis van de totale capaciteit en de gebruikte capaciteit.

De beschermde waarde van de gegevens hoeft niet overeen te komen met de bovenstaande waarden en doet dat meestal ook niet, omdat ze verschillende dingen berekenen.
Aangezien het brongegevens over de client berekent, houdt het geen rekening met retentie- of RAIN-redundantieoverhead.

• Er zijn meerdere variaties op het bytes-beveiligde rapport en elk levert verschillende resultaten op.
• Het totaal aantal beschermde bytes wordt berekend op basis van alleen de resultaten van de afgelopen X dagen. Hierbij wordt rekening gehouden met situaties zoals hierboven beschreven waarin de naam van datasets wordt gewijzigd. Dit zorgt ervoor dat alleen de meest recent geback-upte van de datasets deel uitmaken van de afbeelding.
• De rapporten kunnen in verschillende versies worden gewijzigd. Daarom moeten de SQL-rapporten worden bekeken in /usr/local/avamar/lib/sql/rptActBytesProt* om te begrijpen wat er wordt berekend voordat het nut ervan wordt beoordeeld.

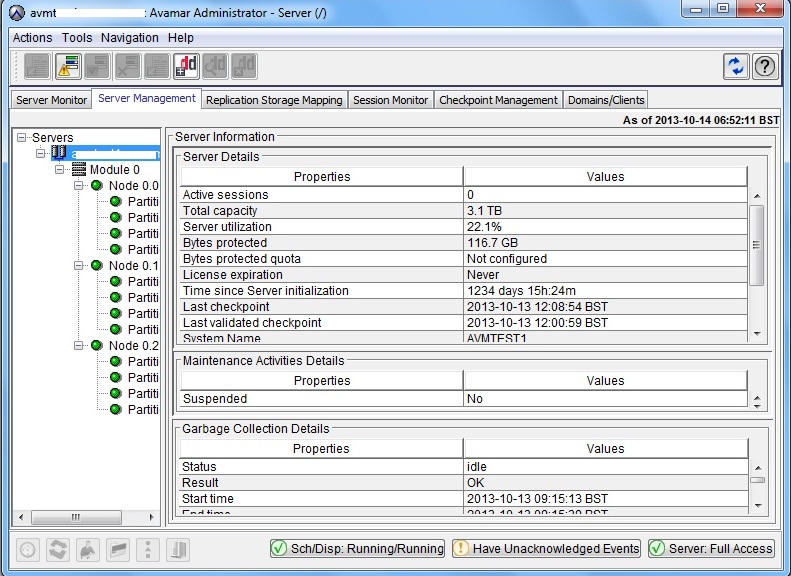

Een screenshot van de Avamar Administrator v6 UI:

Een schermafbeelding van de startpagina van Avamar Administrator v7:
(De waarde voor beveiligde data wordt prominent weergegeven in het gedeelte Systeeminformatie .)

Een schermafbeelding van het scherm voor serverbeheer, uit hetzelfde raster:
(De waarden zijn hetzelfde als ze worden gegenereerd door hetzelfde rapport.)

Het rapport Bytes Protected Total kan worden uitgevoerd vanuit het scherm 'Reports'. Het volgende wordt uitgevoerd op het eerder getoonde v7-raster. De waarde is identiek.

De waarde kan ook worden bekeken via de opdrachtregel van het Avamar hulpprogrammaknooppunt:

mccli server show-prop

0,23000,CLI command completed successfully.
Attribute                        Value
-------------------------------- ----------------------------
State                            Full Access
Active sessions                  0
Total capacity                   1.9 TB
Capacity used                    322.2 GB
Server utilization               17.1%
Bytes protected                  373.3 GB
Bytes protected quota            Not configured
License expiration               Never
Time since Server initialization 234 days 08h:40m
Last checkpoint                  2013-10-03 09:24:46 IST
Last validated checkpoint        2013-10-03 09:24:46 IST
System Name                      avamar1
System ID                        xxxxxxxxx@XX:XX:XX:XX:XX:XX
HFSAddr                          XX.XX.XX.XX
HFSPort                          27000
IP address                       XX.XX.XX.XX
Number of nodes                  1
Nodes Online                     1
Nodes Offline                    0
Nodes Read-only                  0
Nodes Timed-out                  0

De SQL-query die door het rapport wordt uitgevoerd, vindt u in /usr/local/avamar/lib/sql/rptActBytesProtSum.sql:

select (sum(total_gb_protected)) as "TotalGBProtected"
from (
select client_name,
       plugin_name,
       CASE WHEN sch_sum_bytes is NULL
                 THEN '/Client On-Demand Data'
            WHEN adhoc_max_bytes is NULL
                 THEN 'All Custom Datasets'
            WHEN sch_sum_bytes >= adhoc_max_bytes
                 THEN 'All Custom Datasets'
            WHEN sch_sum_bytes < adhoc_max_bytes
                 THEN '/Client On-Demand Data'
            ELSE 'REPORT ERROR'
       END as dataset,
       cast((
       CASE WHEN sch_sum_bytes is NULL
                 THEN adhoc_max_bytes
            WHEN adhoc_max_bytes is NULL
                 THEN sch_sum_bytes
            WHEN sch_sum_bytes >= adhoc_max_bytes
                 THEN sch_sum_bytes
            WHEN sch_sum_bytes < adhoc_max_bytes
                 THEN adhoc_max_bytes
            ELSE 99999999
       END) / 1024/1024/1024 as numeric(30,4)) as total_gb_protected
 from (select client_name,
              plugin_name,
              sum( sch_max_bytes ) as sch_sum_bytes
       from ( select client_name,
                     plugin_name,
                     dataset,
                     max(bytes_scanned) as sch_max_bytes
              from v_activities_2
              where (v_activities_2.status_code in (30000, 30005)) and
                    (v_activities_2.type like '%Backup%') and
                    (v_activities_2.dataset not like '/Client On-Demand Data') and
                    (expiration_ts = '0' or expiration_ts::double precision >= extract( epoch from now() ))
              group by client_name, plugin_name, dataset ) as sel1
       group by client_name, plugin_name ) as sel2
 FULL JOIN
       ( select client_name, plugin_name, max(bytes_scanned) as adhoc_max_bytes
              from v_activities_2
              where (v_activities_2.status_code in (30000, 30005)) and
                    (v_activities_2.type like '%Backup%') and
                    (v_activities_2.dataset like '/Client On-Demand Data') and
                    (expiration_ts = '0' or expiration_ts::double precision >= extract( epoch from now() ))
              group by client_name, plugin_name ) as sel3
USING (client_name, plugin_name)) as sel4
