Avamar: Opis wartości "Chronione dane" w Avamar Administrator

Celem tego artykułu jest opisanie funkcji wartości Data protected, która jest wyświetlana w interfejsie administratora Avamar, oraz wyjaśnienie, co ta wartość oznacza w celu uniknięcia błędnej interpretacji podczas zrozumienia wykorzystania przepustowości sieci Avamar.

Aby uzyskać informacje dotyczące ogólnych zasad zarządzania pojemnością rozwiązania Avamar, zobacz Avamar: Pojęcia i szkolenie dotyczące zarządzania pojemnością

• Dane chronione — jest to wyświetlane na głównym ekranie uruchamiania oprogramowania Avamar Administrator w sekcji Informacje o systemie w systemie w wersji Avamar 7.0.

• Wartość jest generowana przez raport "Activities – Bytes Protected Total", który jest dostępny w sekcji Reports w Avamar Administrator.
• Zapytanie SQL, które uruchamia ten raport, można znaleźć w węźle narzędzi Avamar (/usr/local/avamar/lib/sql/rptActBytesProtSum.sql)
• Sekcja uwag tego artykułu zawiera zapytanie SQL uruchamiane przez raport rptActBytesProtSum.sql w wersji 7.0.0-427.

• Wartość Chronione dane próbuje zidentyfikować największą pojedynczą kopię zapasową na każdym kliencie, który ma kopię zapasową w siatce Avamar. Raport jest sumą tej wartości dla wszystkich klientów.
• Praktycznym zastosowaniem tej wartości byłoby poznanie ilości miejsca na dysku, która byłaby wymagana do przywrócenia największej kopii zapasowej dla każdego klienta.
• Wartości odzwierciedlają dane źródłowe na kliencie, a nie deduplikowane dane na zapleczu siatki Avamar.

Dlaczego wartość "Data Protected" nie odpowiada wartościom wykorzystania serwera lub wykorzystanej pojemności?
(To częste pytanie).

Po uruchomieniu polecenia "mccli server show-prop" lub wyświetleniu ekranu zarządzania serwerem można uzyskać dane wyjściowe podobne do poniższych:

Total capacity                   1.9 TB
Capacity used                    322.2 GB
Server utilization               17.1%
Bytes protected                  373.3 GB

• • • "Pojemność całkowita" to łączna ilość miejsca dostępnego na kopie zapasowe użytkownika w pamięci masowej zaplecza Avamar.
    • "Wykorzystana pojemność" to całkowita pojemność wykorzystana przez zaplecze.
    • Opcja "Wykorzystanie serwerów" jest obliczana na podstawie łącznej i wykorzystanej pojemności.

Wartość Chronione dane nie musi i zwykle nie odpowiada powyższym wartościom, ponieważ obliczają one różne rzeczy.
Ponieważ oblicza dane źródłowe na kliencie, nie bierze pod uwagę narzutu retencji ani nadmiarowości RAIN.

• Istnieje wiele odmian raportu chronionego bajtami, a każdy z nich daje inne wyniki.
• Łączna liczba chronionych bajtów jest obliczana tylko na podstawie wyników z ostatnich X dni. Odpowiada to za sytuacje opisane powyżej, w których nazwy zestawów danych są zmieniane. Dzięki temu na rysunku znajdują się tylko zestawy danych, których kopia zapasowa została ostatnio utworzona.
• Raporty mogą ulec zmianie w różnych wersjach, dlatego raporty SQL powinny być przeglądane w /usr/local/avamar/lib/sql/rptActBytesProt*, aby zrozumieć, co jest obliczane przed oceną jego przydatności.

Zrzut ekranu z interfejsu użytkownika Avamar Administrator v6:

Zrzut ekranu strony uruchamiania oprogramowania Avamar Administrator v7:
(Wartość Data Protected jest wyświetlana w widocznym miejscu w sekcji System information ).

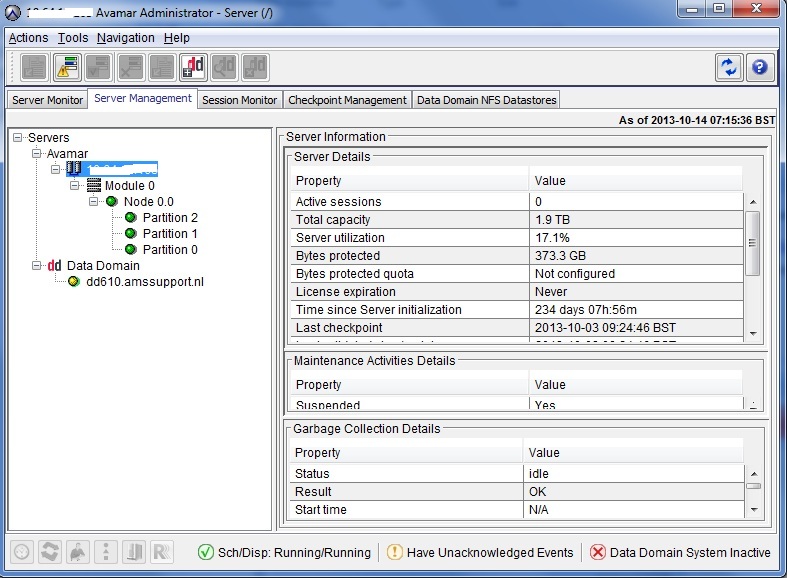

Zrzut ekranu zarządzania serwerem z tej samej siatki:
(Wartości są takie same, jak wygenerowane przez ten sam raport).

Raport Bytes Protected Total można uruchomić z poziomu ekranu "Reports". Poniższe czynności są uruchamiane na siatce v7 pokazanej wcześniej. Wartość jest identyczna.

Wartość można również wyświetlić w wierszu polecenia węzła Avamar Utility Node:

mccli server show-prop

0,23000,CLI command completed successfully.
Attribute                        Value
-------------------------------- ----------------------------
State                            Full Access
Active sessions                  0
Total capacity                   1.9 TB
Capacity used                    322.2 GB
Server utilization               17.1%
Bytes protected                  373.3 GB
Bytes protected quota            Not configured
License expiration               Never
Time since Server initialization 234 days 08h:40m
Last checkpoint                  2013-10-03 09:24:46 IST
Last validated checkpoint        2013-10-03 09:24:46 IST
System Name                      avamar1
System ID                        xxxxxxxxx@XX:XX:XX:XX:XX:XX
HFSAddr                          XX.XX.XX.XX
HFSPort                          27000
IP address                       XX.XX.XX.XX
Number of nodes                  1
Nodes Online                     1
Nodes Offline                    0
Nodes Read-only                  0
Nodes Timed-out                  0

Zapytanie SQL uruchamiane przez raport można znaleźć w katalogu /usr/local/avamar/lib/sql/rptActBytesProtSum.sql:

select (sum(total_gb_protected)) as "TotalGBProtected"
from (
select client_name,
       plugin_name,
       CASE WHEN sch_sum_bytes is NULL
                 THEN '/Client On-Demand Data'
            WHEN adhoc_max_bytes is NULL
                 THEN 'All Custom Datasets'
            WHEN sch_sum_bytes >= adhoc_max_bytes
                 THEN 'All Custom Datasets'
            WHEN sch_sum_bytes < adhoc_max_bytes
                 THEN '/Client On-Demand Data'
            ELSE 'REPORT ERROR'
       END as dataset,
       cast((
       CASE WHEN sch_sum_bytes is NULL
                 THEN adhoc_max_bytes
            WHEN adhoc_max_bytes is NULL
                 THEN sch_sum_bytes
            WHEN sch_sum_bytes >= adhoc_max_bytes
                 THEN sch_sum_bytes
            WHEN sch_sum_bytes < adhoc_max_bytes
                 THEN adhoc_max_bytes
            ELSE 99999999
       END) / 1024/1024/1024 as numeric(30,4)) as total_gb_protected
 from (select client_name,
              plugin_name,
              sum( sch_max_bytes ) as sch_sum_bytes
       from ( select client_name,
                     plugin_name,
                     dataset,
                     max(bytes_scanned) as sch_max_bytes
              from v_activities_2
              where (v_activities_2.status_code in (30000, 30005)) and
                    (v_activities_2.type like '%Backup%') and
                    (v_activities_2.dataset not like '/Client On-Demand Data') and
                    (expiration_ts = '0' or expiration_ts::double precision >= extract( epoch from now() ))
              group by client_name, plugin_name, dataset ) as sel1
       group by client_name, plugin_name ) as sel2
 FULL JOIN
       ( select client_name, plugin_name, max(bytes_scanned) as adhoc_max_bytes
              from v_activities_2
              where (v_activities_2.status_code in (30000, 30005)) and
                    (v_activities_2.type like '%Backup%') and
                    (v_activities_2.dataset like '/Client On-Demand Data') and
                    (expiration_ts = '0' or expiration_ts::double precision >= extract( epoch from now() ))
              group by client_name, plugin_name ) as sel3
USING (client_name, plugin_name)) as sel4
