Mimořádně odolný notebook Latitude 7424: Obrazový průvodce počítačem
Summary: Tento článek je obrazovým průvodcem externími porty a funkcemi notebooku Dell Latitude Rugged Extreme 7424.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Následující článek obsahuje obrazovou příručku k notebooku Latitude Rugged Extreme 7424 a přehled externích portů a funkcí vašeho počítače.
Poznámka: Podrobnější popis jednotlivých umístění naleznete v systémových příručkách na www.dell.com/support.
Cause
Není k dispozici
Resolution
Obsah:
- Čelní pohled
- Pohled shora
- Pohled ze zadní strany
- Pohled zdola
- Pohled zleva
- Pohled zprava
- Pohled na napájecí adaptér
- Doplňující informace:
Čelní pohled

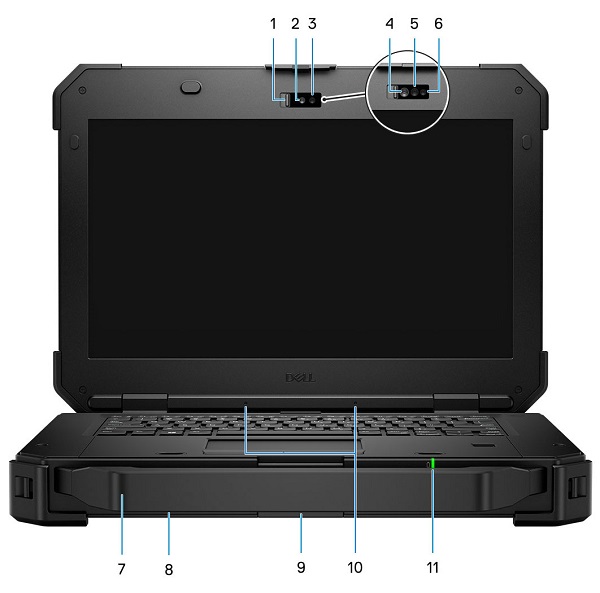

Obrázek 1: Čelní pohled
| 1 | Závěrka kamery | 2 | Barevná kamera |
| 3 | Kontrolka LED stavu kamery RGB | 4 | Infračervená kamera |
| 5 | Infračervený vysílač | 6 | Kontrolka LED stavu infračervené kamery |
| 7 | Rukojeť | 8 | Reproduktory |
| 9 | Západka displeje LCD | 10 | Pole mikrofonu |
| 11 | Kontrolka LED stavu baterie |
Pohled shora

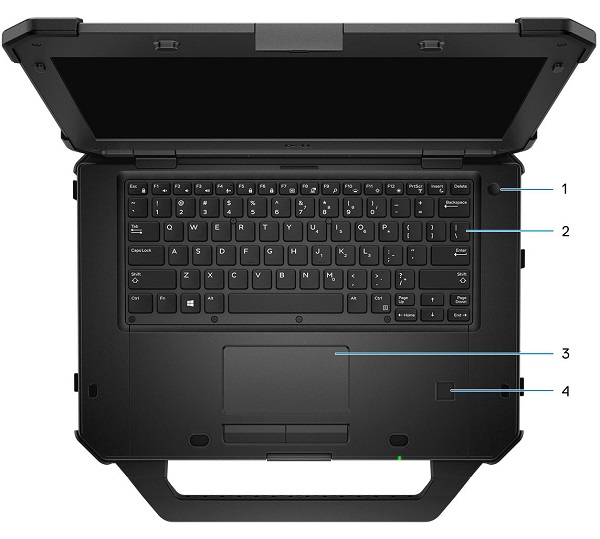

Obrázek 2: Pohled shora
| 1 | Tlačítko napájení | 2 | Klávesnice |
| 3 | Dotyková podložka | 4 | Čtečka otisků prstů (volitelná) |
Pohled ze zadní strany
Obrázek 3: Pohled ze zadní strany
| 1 | Síťový konektor (NIC) (volitelný zadní konfigurovatelný vstup/výstup) | 2 | Konektor DisplayPort (volitelný zadní konfigurovatelný vstup/výstup) |
| 3 | Sériový konektor | 4 | Síťový konektor (NIC) |
| 5 | Konektor HDMI 2.0 | 6 | Uzamykací slot Kensington |
| 7 | Napájecí konektor SC-in |
Pohled zdola
Obrázek 4: Pohled zdola
| 1 | Konektory průchozí radiofrekvenční | 2 | Dokovací konektor |
| 3 | Umístění výrobního čísla | 4 | Baterie – 1 |
| 5 | Západka baterie – 1 | 6 | Tlačítko ukazatele nabití baterie |
| 7 | Kontrolka nabití baterie | 8 | Západka baterie – 2 |
| 9 | Baterie – 2 (volitelná) |
Pohled zleva

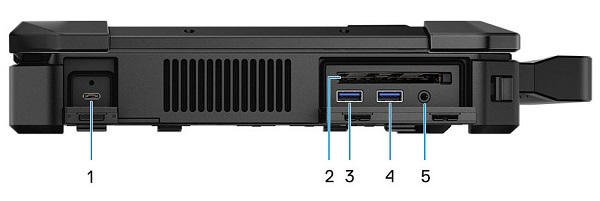

Obrázek 5: Pohled zleva
| 1 | Konektor USB 3.0 typu C (s funkcí distribuce napájení) | 2 | Čtečka karet Express Card / PCMCIA (volitelné příslušenství) |
| 3 | Konektor USB 3.0 typu A (s technologií PowerShare) | 4 | Konektor USB 3.0 typu A |
| 5 | Univerzální zvukový konektor 3,5 mm |
Pohled zprava
Obrázek 6: Pohled zprava
| 1 | Sekundární disk SSD | 2 | Čtečka čipových karet |
| 3 | Držák stylusu | 4 | Primární disk SSD |
| 5 | Optická jednotka / volitelný třetí disk SSD | 6 | Kryt/zámek karty SIM |
| 7 | Čtečka karet SD | 8 | Konektor USB 3.0 typu A (zahloubený port USB, podporuje připojení mini USB se zavřenými dvířky) |
Pohled na napájecí adaptér
Obrázek 7: 90W napájecí adaptér
| Typ 90 W | Popis |
| Vstupní napětí | 100 V AC až 240 V AC |
| Výstupní proud | 9,23 A (trvale) |
| Výstupní výkon | 90 W |
| Výstupní napětí | 19,5 V DC |

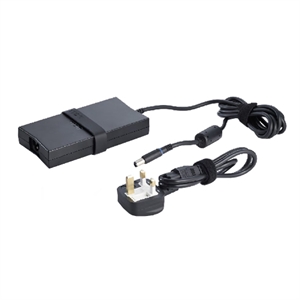

Obrázek 8: 130W napájecí adaptér
| Typ 130 W | Popis |
| Vstupní napětí | 100 V AC až 240 V AC |
| Výstupní proud | 12,31 A (trvale) |
| Výstupní výkon | 130 W |
| Výstupní napětí | 19,5 V DC |
Doplňující informace:
- Návod pro demontáž dílů vyměnitelných zákazníkem k počítači Latitude Rugged Extreme 7424
- Návody a dokumenty k notebooku Latitude Rugged Extreme 7424
