Latitude Rugged Extreme 7424: guía visual de la computadora
Summary: Este artículo es una guía visual de los puertos externos y las características de la laptop Dell Latitude Rugged Extreme 7424.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
En el siguiente artículo, se proporciona una guía visual para la laptop Latitude Rugged Extreme 7424 y se enumeran los puertos externos y las características de la computadora.
Nota: Para obtener una descripción más detallada acerca de cada ubicación, consulte los manuales del sistema en www.dell.com/support.
Cause
No corresponde
Resolution
Índice:
- Vista frontal
- Vista superior
- Vista posterior
- Vista inferior
- Vista lateral izquierda
- Vista lateral derecha
- Vista del adaptador de CA
- Información adicional:
Vista frontal
Figura 1: Vista frontal
| 1 | Obturador de la cámara | 2 | Cámara RGB |
| 3 | LED de estado de la cámara RGB | 4 | Cámara IR |
| 5 | Emisor de infrarrojos | 6 | LED de estado de la cámara INFRA |
| 7 | Asa | 8 | Parlantes |
| 9 | Pestillo de LCD | 10 | Arreglo de micrófono |
| 11 | LED de estado de la batería |
Vista superior

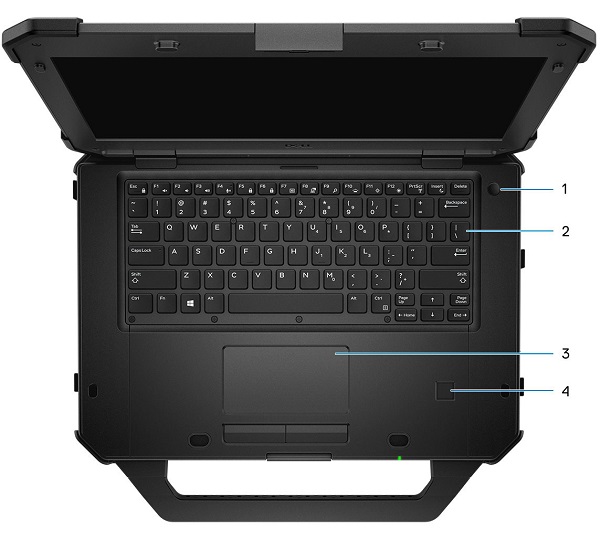

Figura 2 Vista superior
| 1 | Botón de encendido | 2 | Teclado |
| 3 | Panel táctil | 4 | Lector de huellas digitales (opcional) |
Vista posterior
Figura 3: Vista posterior
| 1 | Conector de red (NIC) (E/S configurable posterior opcional) | 2 | Conector DisplayPort (E/S configurable posterior opcional) |
| 3 | Conector en serie | 4 | Conector de red (NIC) |
| 5 | Conector HDMI 2.0 | 6 | Ranura para conector de seguridad Kensington |
| 7 | Conector de alimentación sc-in |
Vista inferior

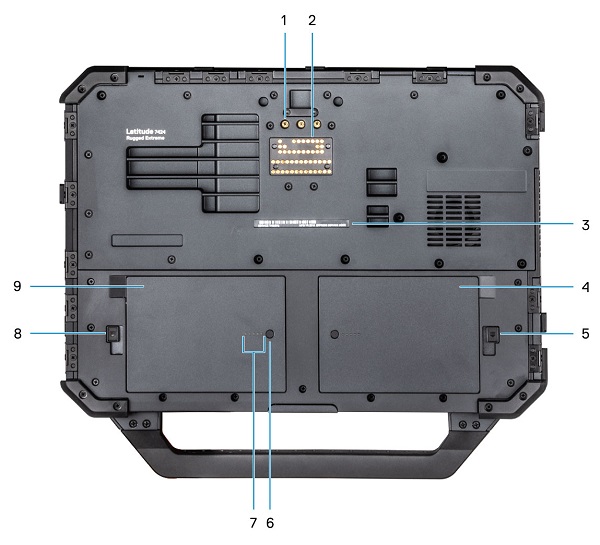

Figura 4: Vista inferior
| 1 | Conectores de paso de radiofrecuencia | 2 | Conector de la estación de acoplamiento |
| 3 | Ubicación de la etiqueta de servicio | 4 | Batería -1 |
| 5 | Pestillo de la batería -1 | 6 | Botón indicador de carga de la batería |
| 7 | LED indicador de carga de la batería | 8 | Pestillo de la batería -2 |
| 9 | Batería -2 (opcional) |
Vista lateral izquierda
Figura 5: Vista lateral izquierda
| 1 | Conector USB 3.0 de tipo C (con distribución de alimentación) | 2 | Lector de tarjetas ExpressCard/PCMCIA (opcional) |
| 3 | Conector USB 3.0 tipo A (con PowerShare) | 4 | Conector USB 3.0 tipo A |
| 5 | Conector de audio universal de 3,5 mm |
Vista lateral derecha

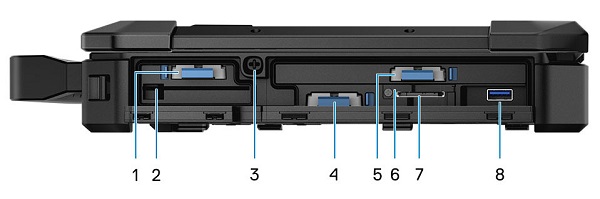

Figura 6: Vista lateral derecha
| 1 | SSD secundario | 2 | Lector de tarjetas inteligentes |
| 3 | Compartimiento para lápiz | 4 | SSD principal |
| 5 | Unidad óptica/tercera SSD opcional | 6 | Cubierta/bloqueo de la tarjeta SIM |
| 7 | Lector de tarjetas SD | 8 | Conector USB 3.0 tipo A (USB empotrado, admite conexión mini USB con las puertas cerradas) |
Vista del adaptador de CA
Figura 7: Adaptador de CA de 90 W
| Tipo de 90 W | Descripción |
| Voltaje de entrada | De 100 a 240 V CA |
| Corriente de salida | 9,23 A (continua) |
| Energía de salida | 90 W |
| Voltaje de salida | 19,5 VDC |
Figura 8: Adaptador de CA de 130 W
| Tipo 130 W | Descripción |
| Voltaje de entrada | De 100 a 240 V CA |
| Corriente de salida | 12,31 A (continua) |
| Energía de salida | 130 W |
| Voltaje de salida | 19,5 VDC |
Información adicional:
- Guía de desmontaje y extracción de piezas reemplazables de cliente (CRU) para Latitude Rugged Extreme 7424
- Manuales y documentos de la laptop Latitude Rugged Extreme 7424
