Data Domain - Creazione di gruppi di interfacce per i backup

Creazione di gruppi di interfacce con GUI

Utilizzare la scheda IP Network per creare gruppi di interfacce e per aggiungere interfacce e client ai gruppi.
Informazioni su questa attività Più gruppi di interfacce migliorano l'efficienza di DD Boost consentendo di:
● Configurare DD Boost per utilizzare interfacce specifiche configurate in gruppi.
● Assegnare i client a uno di questi gruppi di interfacce.
● Monitorare le interfacce attive con client DD Boost.
Creare prima i gruppi di interfacce, quindi aggiungere i client (man mano che i nuovi Media Server diventano disponibili) a un gruppo di interfacce.
Procedura

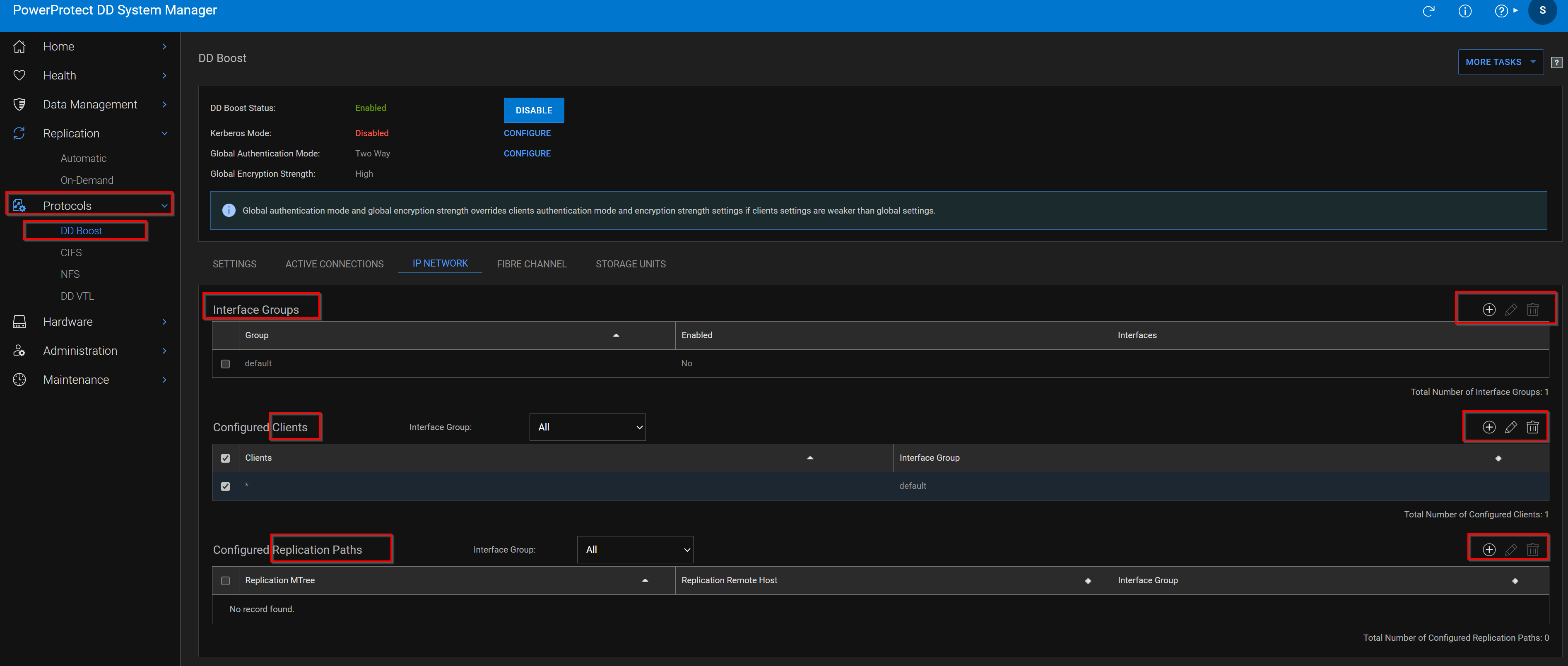

1. Selezionare Protocols > DD Boost > IP Network.
2. Nella sezione Interface Groups, cliccare su Add (+).
3. Immettere il nome del gruppo di interfacce.
4. Selezionare una o più interfacce. È possibile configurare un massimo di 32 interfacce.
NOTA: a seconda delle configurazioni di aliasing, alcune interfacce potrebbero non essere selezionabili se condividono un'interfaccia fisica con un'altra interfaccia nello stesso gruppo. Ciò è dovuto al fatto che ogni interfaccia all'interno del gruppo deve trovarsi su un'interfaccia fisica diversa per garantire il ripristino di failover.
5. Cliccare su OK.
6. Nella sezione Configured Clients, cliccare su Add (+).
7. Immettere un nome client completo o *.mydomain.com.

NOTA: il client * è inizialmente disponibile per il gruppo predefinito. Il client * può essere membro di un solo ifgroup.

8. Selezionare un gruppo di interfacce configurato in precedenza e cliccare su OK.




Abilitazione e disabilitazione dei gruppi di interfacce

Per abilitare e disabilitare i gruppi di interfacce, utilizzare la scheda IP Network.
Procedura
1. Selezionare Protocols > DD Boost > IP Network.
2. Nella sezione Interface Groups, selezionare il gruppo di interfacce nell'elenco.
NOTA: se al gruppo di interfacce non sono assegnati sia client che interfacce, non è possibile abilitare il gruppo.
3. Cliccare su Edit (icona della matita).
4. Cliccare su Enabled per abilitare il gruppo di interfacce; deselezionare la casella di controllo per disabilitare.
5. Cliccare su OK

Modifica del nome di un gruppo di interfacce e delle interfacce

Utilizzare la scheda IP Network per modificare il nome di un gruppo di interfacce e le interfacce associate al gruppo.
Procedura
1. Selezionare Protocols > DD Boost > IP Network.
2. Nella sezione Interface Groups, selezionare il gruppo di interfacce nell'elenco.
3. Cliccare su Edit (icona della matita).
4. Digitare nuovamente il nome per modificarlo. Il nome del gruppo deve essere lungo da uno a 24 caratteri e contenere solo lettere, numeri, caratteri di sottolineatura e trattini. Deve essere diverso da qualsiasi altro nome di gruppo e non può essere "default", "yes", "no" o "all". 5. Selezionare o deselezionare le interfacce client nell'elenco Interfaces. NOTA: se si rimuovono tutte le interfacce dal gruppo, questo verrà disabilitato automaticamente.
6. Cliccare su OK

Eliminazione di un gruppo

di interfaccePer eliminare un gruppo di interfacce, utilizzare la scheda IP Network.
L'eliminazione di un gruppo di interfacce comporta l'eliminazione di tutte le interfacce e i client associati al gruppo.
Procedura
1. Selezionare Protocols > DD Boost > IP Network.
2. Nella sezione Interface Groups, selezionare il gruppo di interfacce nell'elenco. Il gruppo predefinito non può essere eliminato.
3. Cliccare su Delete (X).
4. Confermare l'eliminazione.

Aggiunta di un client a un gruppo di interfacce

Utilizzare la scheda IP Network per aggiungere client ai gruppi di interfacce.
Procedura
1. Selezionare Protocols > DD Boost > IP Network.
2. Nella sezione Configured Clients, cliccare su Add (+).
3. Inserire un nome per il client. I nomi dei client devono essere univoci e possono essere costituiti da:
● FQDN
● *.domain
● Intervallo IP pubblici client:
○ Per IPv4, xx.xx.xx.0/24 fornisce una maschera a 24 bit rispetto all'IP di connessione.
/24 rappresenta i bit mascherati quando l'indirizzo IP di origine del client viene valutato per l'accesso all'IFGROUP.
○ Per IPv6, xxxx::0/112 fornisce una maschera a 112 bit rispetto all'IP di connessione.
/112 rappresenta i bit mascherati quando l'indirizzo IP di origine del client viene valutato per l'accesso all'IFGROUP.
I nomi dei client hanno una lunghezza massima di 128 caratteri.
4. Selezionare un gruppo di interfacce configurato in precedenza e cliccare su OK.

Modifica del nome o del gruppo di interfacce di un client

Utilizzare la scheda IP Network per modificare il nome o il gruppo di interfacce di un client.
Procedura
1. Selezionare Protocols > DD Boost > IP Network.
2. Nella sezione Configured Clients, selezionare il client.
3. Cliccare su Edit (icona della matita).
4. Digitare un nuovo nome di client.
I nomi dei client devono essere univoci e possono essere costituiti da:
● FQDN
● *.domain
● Intervallo di IP pubblici client:
○ Per IPv4, xx.xx.xx.0/24 fornisce una maschera a 24 bit rispetto all'IP di connessione.
/24 rappresenta i bit mascherati quando l'indirizzo IP di origine del client viene valutato per l'accesso all'IFGROUP.
○ Per IPv6, xxxx::0/112 fornisce una maschera a 112 bit rispetto all'IP di connessione. /112 rappresenta i bit mascherati quando l'indirizzo IP di origine del client viene valutato per l'accesso all'IFGROUP. I nomi dei client hanno una lunghezza massima di 128 caratteri.
5. Selezionare un nuovo gruppo di interfacce dal menu.
NOTA: Il vecchio gruppo di interfacce è disabilitato se non dispone di client.
6. Cliccare su OK.

Eliminazione di un client dal gruppo di interfacce

Utilizzare la scheda IP Network per eliminare un client da un gruppo di interfacce.
Procedura
1. Selezionare Protocols > DD Boost > IP Network.
2. Nella sezione Configured Clients, selezionare il client.
3. Cliccare su Delete (X). NOTA: se il gruppo di interfacce a cui appartiene il client non dispone di altri client, il gruppo di interfacce è disabilitato.

Configurazione di gruppi di interfacce dinamici con CLI

Informazioni su questa attività

NOTA: questa funzione si applica solo a DD Boost over IP. Per una panoramica della funzione DIG (Dynamic Interface Group), vedere Gruppi di interfacce dinamici: Bilanciamento del carico e failover di IP DD Boost.

Quando un sistema di protezione riceve una richiesta di connessione da un client in un gruppo di interfacce configurato, la funzione DIG assegna la connessione all'interfaccia meno utilizzata del gruppo, fornendo bilanciamento del carico e throughput di input/output più elevato. Per configurare DIG, creare un gruppo di interfacce sul sistema di protezione aggiungendo interfacce esistenti al gruppo come descritto di seguito.

Procedura

1. Create the interface group:
# ifgroup create group_name
Examples:
# ifgroup create external
# ifgroup create lab10G
NOTE: The group_name "default" can be used without being created first. In all the remaining ifgroup commands,
the "default" group is used if not specified.
2. Add clients and interfaces to each interface group. The interfaces must already have been created with the net command.
# ifgroup add group_name
{interface {ipaddr | ipv6addr} | client host}
This command provides full interface group support for static IPv6 addresses, providing the same capabilities for IPv6 as
for IPv4. Concurrent IPv4 and IPv6 client connections are allowed. A client connected with IPv6 sees IPv6 interface group
interfaces only. A client connected with IPv4 sees IPv4 interface-group interfaces only. Individual interface groups include all
IPv4 addresses or all IPv6 addresses.
Examples:
# ifgroup add interface 10.6.109.140 client *.datadomain.com
# ifgroup add interface 10.6.109.141 client *
# ifgroup add ipv4-group interface 192.4.5.21
# ifgroup add ipv4-group interface 192.4.5.22
# ifgroup add ipv4-group interface 192.4.5.23
# ifgroup add ipv4-group interface 192.4.5.24
# ifgroup add ipv6-group interface 2000::af:21
# ifgroup add ipv6-group interface 2000::af:22
# ifgroup add ipv6-group interface 2000::af:23
# ifgroup add ipv6-group interface 2000::af:24
# ifgroup add ipv4-group client 128.5.1.25.0/24
# ifgroup add ipv6-group client 2620::128:25:0/112

NOTA:
● Se non viene specificato un group_name, viene utilizzato il gruppo predefinito.
● Gli indirizzi IPv6 possono essere inseriti utilizzando caratteri maiuscoli e minuscoli e con più zero.
● Questi comandi rilevano correttamente eventuali mancate corrispondenze con interfacce IPv4 o IPv6.
3. Selezionare un'interfaccia sul sistema di protezione da registrare con l'applicazione di backup. Si consiglia di creare
un'interfaccia aggregata di failover e registrarla con l'applicazione di backup.
NOTA: non è obbligatorio scegliere un'interfaccia dal gruppo di interfacce per registrarsi con l'applicazione di backup. Un'interfaccia
che non fa parte del gruppo di interfacce può essere utilizzata per registrarsi con l'applicazione di backup.
Una best practice consiste nel registrare l'interfaccia con un nome risolvibile utilizzando il DNS o qualsiasi altro meccanismo di risoluzione dei nomi.
Utilizzando NetBackup e supponendo che 192.168.1.1 sia denominato dd22.abc.com, eseguire il seguente comando sul Media
Server:
nbdevconfig -creatests -st 9 -stype DataDomain -storage_server dd22.abc.com
-media_server load64
NOTA: l'interfaccia registrata con l'applicazione di backup viene utilizzata dall'applicazione di backup e dal relativo plug-in OST per
comunicare con il sistema di protezione. Se questa interfaccia non è disponibile, i backup su tale sistema di protezione non sono
possibili.
4. Una volta configurati un'interfaccia e un client, il gruppo viene abilitato automaticamente. Controllare lo stato (enabled o disabled) del
gruppo di interfacce:

# ifgroup status [group_name]
Status of ifgroup “default” is “enabled”
NOTE: If no group_name is specified, the default group is used.
5. Verify the entire configuration of all the groups with interfaces and clients:
# ifgroup show config all
Results
Sample output is displayed in the following table.
Group Name Status Interfaces Clients
 Count Count
-----------------------------------------------------------------
default enabled 2 1
external enabled 2 1
lab10G enabled 2 2
-----------------------------------------------------------------
Group Name Status Interfaces
------------------------------------------------------------
default enabled 10.6.109.141
default enabled 10.6.109.41
external enabled 10.6.109.140
external enabled 10.6.109.142
lab10G enabled 192.168.1.220
lab10G enabled 192.168.1.221
-----------------------------------------------------------------
Group Name Status Clients
------------------------------------------------------------
default enabled *
external enabled *.datadomain.com
lab10G enabled ddboost-dl.datadomain.com
lab10G enabled yellowmedia.datadomain.com
------------------------------------------------------------

NOTA: le corrispondenze esatte dei nomi vengono eseguite per prime, seguite dalle corrispondenze parziali. Nell'esempio precedente, ddboostdl.datadomain si trova nel gruppo lab10G.

Modifica di un gruppo di interfacce
Informazioni su questa attività
Dopo aver impostato il gruppo di interfacce, è possibile aggiungere o eliminare le interfacce dal gruppo. L'esempio seguente mostra come
rimuovere un'interfaccia dal gruppo di interfacce configurato sul sistema di protezione.
Procedura

1. Make sure that no jobs are active from the backup application to the protection system on the interface you are removing
from the group. You can do this from the protection system by checking the status of existing connections in the interface
group by enter the following command:
# ddboost show connections
2. Delete an interface or client from group-name or default group on the protection system.
# ifgroup del default interface 10.6.109.144

A questo punto, l'interfaccia viene rilasciata dal gruppo e non verrà più utilizzata dallo storage server di DD Boost per i processi
dei Media Server.
NOTA: la rimozione dell'interfaccia registrata con l'applicazione di backup rende il sistema di protezione inaccessibile ai
Media Server. La configurazione del gruppo di interfacce sul sistema di protezione non viene eliminata.
Risultati
Per apportare modifiche a qualsiasi interfaccia aggiunta al gruppo di interfacce sul sistema di protezione a livello di rete,
rimuovere l'interfaccia dal gruppo e aggiungerla nuovamente.
NOTA: se si apportano modifiche utilizzando il comando net che modifica le interfacce, ad esempio si abilita un'interfaccia
configurate per il gruppo di interfacce, eseguire il comando ddboost show connections per aggiornare la vista di bilanciamento del carico.
L'aggiornamento della vista di bilanciamento del carico consente al gruppo di interfacce di utilizzare l'interfaccia.

Rimozione di un gruppo di interfacce
Informazioni su questa attività
L'esempio seguente illustra la rimozione di un gruppo di interfacce configurato sul sistema di protezione.
Procedura
1. Assicurarsi che non sia attivo alcun processo dall'applicazione di backup al sistema di protezione. Controllare lo stato delle connessioni
nel gruppo di interfacce utilizzando il seguente comando su un sistema di protezione:

# ifgroup show connections
2. Ensure there are no pending jobs from media servers connected to the protection system.
3. Disable the group-name or default group on the system:
# ifgroup disable <group-name>
4. Reset the interface group:
# ifgroup reset <group-name>

Risultati
Tutte le interfacce vengono rilasciate dal gruppo. Tuttavia, i Media Server possono comunque accedere allo storage server di DD Boost sul
sistema di protezione sull'interfaccia registrata con l'applicazione di backup.
Quando un gruppo non è più necessario, utilizzare l'opzione Destroy per rimuoverlo dalla configurazione:

# ifgroup destroy group-name

Example:
# ifgroup destroy external

I client vengono associati a un gruppo in base al relativo nome host indipendentemente dallo stato del gruppo (enabled/disabled). Pertanto, la disabilitazione
di un gruppo non forzerà un client a utilizzare un gruppo diverso. Quando un client viene trovato in un gruppo disabilitato, utilizzerà l'interfaccia registrata
e rimarrà sulla connessione originale.

Informazioni sui gruppi di interfacce
Questa funzione consente di combinare più link Ethernet in un gruppo e registrare una sola interfaccia sul sistema di protezione con l'applicazione di backup. La libreria DD Boost negozia con il sistema per ottenere l'interfaccia migliore per l'invio dei dati. Il bilanciamento del carico fornisce un throughput fisico più elevato al sistema.
La configurazione di un gruppo di interfacce crea una rete privata all'interno del sistema, costituita da indirizzi IP designati come gruppo. I client vengono assegnati a un singolo gruppo e l'interfaccia del gruppo utilizza il bilanciamento del carico per migliorare le prestazioni di trasferimento dei dati e aumentare l'affidabilità.
Ad esempio, nell'ambiente Veritas NetBackup, i client Media Server utilizzano un singolo indirizzo IP di rete pubblica per accedere al sistema. Tutte le comunicazioni con il sistema vengono avviate tramite questa connessione IP amministrata, configurata sul server NetBackup. Se è configurato un gruppo di interfacce, quando il sistema riceve dati dai client Media Server, il carico di trasferimento dei dati viene bilanciato e distribuito su tutte le interfacce del gruppo, fornendo un throughput di input/output più elevato, in particolare per i clienti che utilizzano più connessioni da 1 GigE.

Il carico di trasferimento dei dati è bilanciato in base al numero di connessioni in sospeso sulle interfacce. Solo le connessioni per processi di backup e ripristino sono bilanciate in base al carico. Per ulteriori informazioni sul numero di connessioni in sospeso sulle interfacce di un gruppo, controllare Connessioni attive. Se un'interfaccia del gruppo ha esito negativo, tutti i processi in esecuzione verso tale interfaccia vengono ripresi automaticamente su link operativi integri (all'insaputa delle applicazioni di backup). Anche gli eventuali processi avviati successivamente all'errore vengono indirizzati a un'interfaccia integra del gruppo. Se il gruppo è disabilitato o un tentativo di ripristino su un'interfaccia alternativa ha esito negativo, per il ripristino viene utilizzato l'IP amministrato. L'errore in un gruppo non utilizzerà le interfacce di un altro gruppo. Considerare le seguenti informazioni per la gestione dei gruppi di interfacce.

● L'indirizzo IP deve essere configurato sul sistema e la relativa interfaccia deve essere abilitata. Per verificare la configurazione dell'interfaccia, selezionare la pagina Hardware > Ethernet > Interfaces e verificare la presenza di porte libere. Consultare il capitolo seguente della Guida di riferimento ai comandi di DDOS per informazioni sulla configurazione di un indirizzo IP per un'interfaccia.
● È possibile utilizzare i comandi ifgroup per gestire i gruppi di interfacce; questi comandi sono descritti in dettaglio nella Guida di riferimento ai comandi di DDOS.
● I gruppi di interfacce offrono il supporto completo per gli indirizzi IPv6 statici, fornendo le stesse funzionalità per IPv6 e IPv4. Sono consentite connessioni client IPv4 e IPv6 simultanee. Un client connesso con IPv6 vede soltanto le interfacce ifgroup IPv6. Un client connesso con IPv4 vede soltanto le interfacce ifgroup IPv4. I singoli ifgroup includono tutti gli indirizzi IPv4 o IPv6.
