PowerVault ME5, ME52: Ostrzeżenie o spadku wydajności zapisu sekwencyjnego podczas tworzenia grupy dysków
Summary: Aplikacje takie jak aplikacje do strumieniowego przesyłania wideo (na przykład przy nagrywaniu) generujące sekwencyjne operacje we/wy zapisu korzystają z wyrównanych grup dysków w celu poprawy wydajności operacji we/wy. W innych przypadkach konfiguracja grupy dysków spełnia wymagania dotyczące pamięci masowej użytkowników i zapewnia odpowiednią wydajność do obsługi aplikacji oraz oczekiwanych odpowiedzi we/wy użytkownika końcowego. ...
Instructions
Podczas przydzielania grupy dysków RAID 5 lub RAID 6 na platformach SAN PowerVault serii ME5 może zostać wyświetlone następujące okno dialogowe ostrzeżenia.
Jakie działania musi podjąć administrator sieci SAN?
Sposób postępowania zależy od profilu aplikacji hosta generujących operacje we/wy zapisu w sieci SAN. Z doświadczenia w terenie wynika, że większość zapisów aplikacji odbywa się losowo jako operacje we/wy. W przypadku większości użytkowników ta konfiguracja spełnia ich potrzeby w zakresie pamięci masowej, wybierz przycisk OK, aby kontynuować.
W przypadkach użycia, takich jak aplikacja generująca strumieniowe operacje we/wy, na przykład przechowująca dane wyjściowe nagrań z kamer bezpieczeństwa, administratorzy muszą wziąć pod uwagę liczbę dysków. Pliki danych wideo są zazwyczaj większe niż pliki w innych zastosowaniach. Po zapisaniu jest mało prawdopodobne, aby pliki te zostały zmienione w losowej pozycji, dlatego prędkość zapisu sekwencyjnego ma największe znaczenie.
Liczba dysków na poziom RAID
Kontrolery przydzielają pamięć masową woluminu wirtualnego na stronach 4 MiB, które są referencyjnymi tabelami stronicowanymi w pamięci. W przypadku korzystania z grup dysków RAID 5 lub RAID 6 w puli wirtualnej występuje sekwencyjny spadek wydajności zapisu, a rozmiar przeplotu grupy dysków nie jest dobrze wyrównany ze stroną 4 MiB.
- Przykład 1: Rozważmy grupę dysków RAID 5 z pięcioma dyskami. Odpowiednik czterech dysków zapewnia pojemność użyteczną, a odpowiednik jednego dysku jest używany do parzystości (parzystość jest rozłożona między dyski). Cztery dyski zapewniające pojemność użyteczną to dyski danych, a dysk zapewniający parzystość to dysk parzystości. W rzeczywistości parzystość jest rozdzielana między wszystkie dyski, ale wyobrażenie sobie tego w ten sposób pomaga w tym przykładzie.
- Przykład 2: Rozważmy grupę dysków RAID 5 z sześcioma dyskami. Teraz pojemność użyteczną zapewnia odpowiednik pięciu dysków. Załóżmy, że kontroler ponownie używa jednostki przeplotu 512 KiB. Gdy strona 4 MiB zostanie przesunięta do grupy dysków, jeden przeplot zawiera pełną stronę, ale kontroler musi odczytać stare dane i starą parzystość z dwóch dysków z nowymi danymi, aby obliczyć nową parzystość. Jest to znane jako proces „odczyt-modyfikacja-zapis”, który znacząco obniża wydajność sekwencyjnymi obciążeniami roboczymi. Zasadniczo każde przesunięcie strony do grupy dysków skutkuje procesem „odczyt-modyfikacja-zapis”.
Aby rozwiązać ten problem, kontrolery używają jednostki przeplotu 64 KiB, gdy grupa dysków RAID 5 lub RAID 6 nie została utworzona przy użyciu dysku danych o mocy dwóch. Powoduje to o wiele więcej operacji zapisu pełnego przeplotu, ale kosztem o wiele większej liczby transakcji we/wy na dysk potrzebnych do przesunięcia tej samej strony 4 MiB.

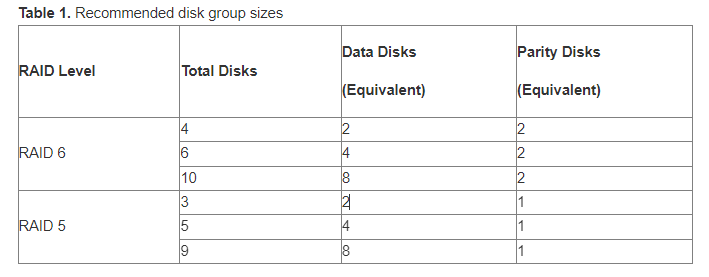

W poniższej tabeli przedstawiono zalecane liczby dysków dla grup dysków RAID 6 i RAID 5. Każdy wpis określa łączną liczbę dysków oraz równoważną liczbę dysków danych i parzystości w grupie dysków. Parzystość jest rozdzielana między wszystkie dyski.
Aby zapewnić najlepszą wydajność przy sekwencyjnym obciążeniu oraz grupach dysków RAID 5 i RAID 6, należy korzystać z dwóch dysków danych.
Rozszerzenie grupy dysków
W trybie puli wirtualnej można rozszerzać tylko grupy dysków ADAPT. Grup dysków RAID 5 i RAID 6 nie można rozszerzać w trybie puli wirtualnej. Aby zwiększyć pojemność puli wirtualnej zawierającej istniejące grupy dysków RAID 5 lub RAID 6, administrator musi dodać wystarczającą liczbę dysków, aby utworzyć nową grupę dysków. Zapoznaj się z rozdziałem Grupy dysków w Podręczniku administratora Dell PowerVault serii ME5.
Więcej informacji
Sieci SAN PowerVault serii ME mają wiele opcji konfiguracji dostępnych dla różnych obciążeń we/wy. Aby dowiedzieć się więcej, zapoznaj się z dokumentacją System pamięci masowej Dell PowerVault ME5 — najlepsze praktyki.
Podręcznikadministratora Dell PowerVault serii ME5 zawiera rozdział "Najlepsze praktyki", w którym omówiono następujące optymalizacje.
- Konfiguracja puli
- Wybór macierzy RAID
- Liczba dysków na poziom RAID
- Grupy dysków w puli
- Konfiguracja warstwy
- Konfiguracja wielościeżkowa
Platforma Dell Technologies InfoHub zawiera wiele dokumentów dotyczących najlepszych praktyk, które mogą pomóc w zaprojektowaniu i wdrożeniu PowerVault serii ME w ramach rozwiązania.
