PowerVault ME5, ME52: Försämring av varningsmeddelande för sekventiell skrivprestanda när du skapar en diskgrupp

När du etablerar en RAID 5- eller RAID 6-diskgrupp på SAN i PowerVault ME5-serien kan följande varningsdialogruta visas.


Vilken åtgärd måste SAN-administratören vidta?

Hur du fortsätter beror på profilen för de värdprogram som genererar skriv-I/O till SAN. Baserat på fälterfarenhet är de flesta programskrivningar slumpmässiga I/O, för de flesta användare uppfyller den här konfigurationen deras lagringsbehov. Välj OK för att fortsätta.

I användningsfall som ett program som genererar strömmande I/O, till exempel lagring av inspelningsutdata från säkerhetskameror, måste administratörer ta hänsyn till antalet diskar. Videodatafiler är vanligtvis större än andra användningsfallsfiler. När de väl har skrivits är det osannolikt att dessa filer ändras slumpmässigt, därför är sekventiell skrivhastighet viktigast.


Antal diskar per RAID-nivå

Styrenheterna allokerar virtuell volymlagring på 4 MiB-sidor, som refereras till sidiga tabeller i minnet. Det uppstår en försämring av sekventiell skrivprestanda när RAID 5- eller RAID 6-diskgrupper används i en virtuell pool och diskgruppens stripe-storlek inte stämmer överens med 4-MiB-sidan.


• Exempel 1: Överväg en RAID 5-diskgrupp med fem diskar. Motsvarigheten till fyra diskar ger användbar kapacitet och motsvarande en disk används för paritet (paritet fördelas mellan diskar). De fyra diskarna som ger användbar kapacitet är datadiskarna och disken som ger paritet är paritetsdisken. I verkligheten är pariteten fördelad mellan alla diskar, men att föreställa sig det på detta sätt hjälper till med exemplet.

• Exempel 2: Överväg en RAID 5-diskgrupp med sex diskar. Motsvarande fem diskar ger nu användbar kapacitet. Anta att kontrollanten återigen använder en stripe-enhet på 512 KiB. När en 4-MiB-sida skickas till diskgruppen innehåller en remsa en hel sida, men styrenheten måste läsa gamla data och gammal paritet från två av diskarna med nya data för att kunna beräkna ny paritet. Detta kallas för läsa-ändra-skriva, och det är en prestandadödare med sekventiella arbetsbelastningar. I grund och botten skulle varje sida som skickas till en diskgrupp resultera i en read-modify-write.

Styrenheterna använder en stripe-enhet på 64 KiB när en RAID 5- eller RAID 6-diskgrupp inte skapas med en datadisk med två enheter för att åtgärda problemet. Detta resulterar i många fler fullstripe-skrivningar, men på bekostnad av många fler I/O-transaktioner per disk för att skicka samma 4-MiB-sida.

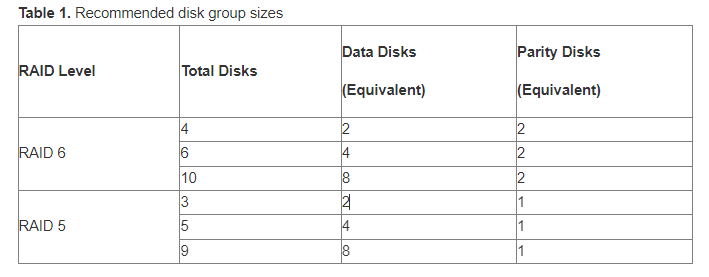

Följande tabell visar rekommenderat diskantal för RAID 6- och RAID 5-diskgrupper. Varje post anger det totala antalet diskar och motsvarande antal data- och paritetsdiskar i diskgruppen. Pariteten fördelas mellan alla diskar.


För att säkerställa bästa prestanda med sekventiella arbetsbelastningar och RAID 5- och RAID 6-diskgrupper ska du använda en datadisk med kraft från två.


Expansion av diskgrupp

Endast ADAPT-diskgrupper kan utökas i virtuellt poolläge. RAID 5- och RAID 6-diskgrupper kan inte expanderas i virtuellt poolläge. För att utöka kapaciteten för en virtuell pool som innehåller befintliga RAID 5- eller RAID 6-diskgrupper måste administratören lägga till tillräckligt många diskar för att skapa en ny diskgrupp. Se kapitlet om diskgrupper i administratörshandboken för Dell PowerVault ME5-serien.

Mer information

SAN i PowerVault ME-serien har många tillgängliga konfigurationsalternativ för olika I/O-arbetsbelastningar. Mer information finns i informationsdokumentet om bästa praxis för Dell PowerVault ME5-lagringssystem.

I administratörshandbokenför Dell PowerVault ME5-serien finns ett kapitel om bästa praxis där följande optimeringar diskuteras.

• Poolkonfiguration
• Val av RAID
• Antal diskar per RAID-nivå
• Diskgrupper i en pool
• Nivåkonfiguration
• Konfiguration av flera sökvägar

Dell Technologies-informationshubben innehåller ett antal dokument med bästa praxis som kan hjälpa dig att utforma och implementera PowerVault ME-serien som en del av din lösning.
