VxRail: La implementación del clúster falló en el paso de validación debido al error "La pnic vmnic4 proporcionada no existe en el host"

Summary: En este artículo, se explica un problema cuando se implementa un clúster con 4 tarjetas NIC de 25 G o 4 tarjetas NIC de 10 G y se produce un error debido a que LOM está deshabilitada en iDRAC. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Implemente el clúster con 4 tarjetas NIC de 25 G o 4 tarjetas NIC de 10 G. La validación falló con el siguiente error:

The provided pnic vmnic4 does not exist in host



Revise VxRail Manager dayone.log.

"2023-07-03 09:42:36,726" microservice.nano-service "2023-07-03T09:42:36.204582606Z stdout F 2023-07-03 09:42:36,204 [ERROR] <Dummy-397:140103318611016> validator.py execute() (90): Validation errors: errors=[\{'type': 'THOROUGH-VALIDATOR', 'field': 'network.vds.nic_mappings', 'code': 'E3100_VAL_60', 'placeholders': ('vmnic4', '*******'), 'message': 'The provided pnic vmnic4 does not exist in host *******.'}, \{'type': 'THOROUGH-VALIDATOR', 'field': 'network.vds.nic_mappings', 'code': 'E3100_VAL_60', 'placeholders': ('vmnic5', '*******'), 'message': 'The provided pnic vmnic5 does not exist in host *******.'}]"



Cause

Cuando se implementa un clúster con 4 tarjetas NIC de alta velocidad de 25 G o 4 tarjetas NIC de 10 G, según los diferentes modelos de hardware del servidor, VxRail espera las siguientes dos situaciones válidas de asignación de NIC:

  1. vmnic0 y vmnic1 se asignan a LOM, vmnic2~5 se mapean a tarjetas NIC de alta velocidad.
  2. vmnic0 se asigna a LOM y vmnic1~4 se asigna a tarjetas NIC de alta velocidad.

Si LOM está deshabilitada en iDRAC, ESXi solo detecta los puertos de tarjeta NIC de alta velocidad y asigna vminc0~3 a estos puertos, por lo que la validación de la implementación del clúster falla cuando se valida vmnic4, vmnic5 o ambos.



Resolution

  1. Iniciar sesión en la interfaz de usuario de iDRAC

  2. Deshabilite todas las tarjetas NIC (NDC/PCIE/OCP) en Ajustes de configuración > del BIOS > Dispositivos integrados>

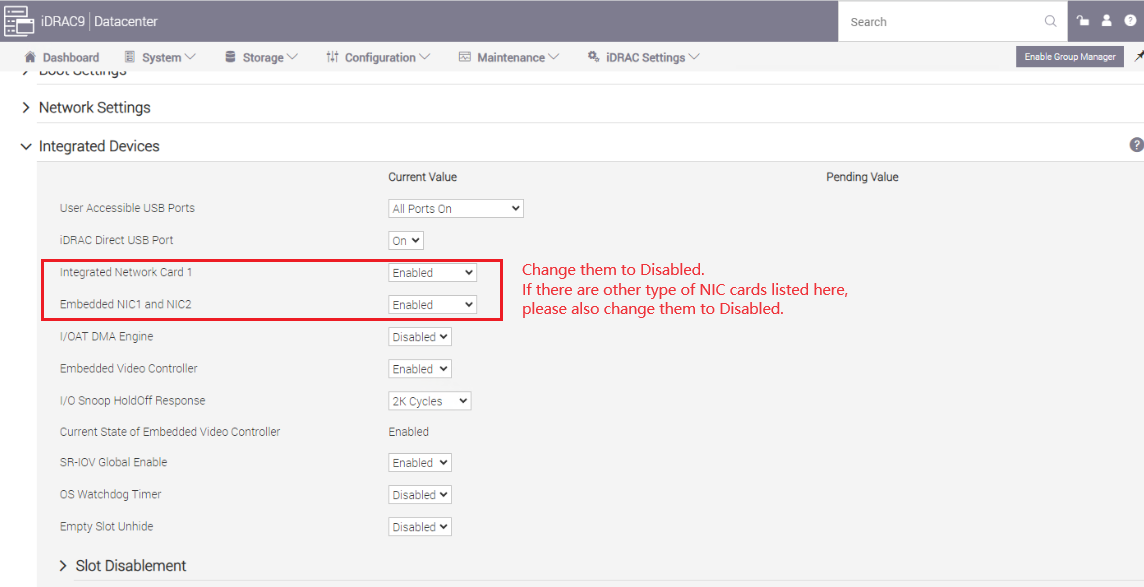

    En iDRAC, deshabilite todas las NIC afectadas

  3. Aplique el cambio y reinicie iDRAC.

  4. Habilite todas las tarjetas NIC que estén deshabilitadas durante el paso 2 (si alguna tarjeta NIC está destinada a deshabilitarse, manténgala deshabilitada).

  5. Asegúrese de que la NIC de red de iDRAC esté activada.
    Ajustes de > iDRAC Conectividad > Red > Red Ajustes >
    Activar NIC = Activado
    Selección de NIC = Dedicado

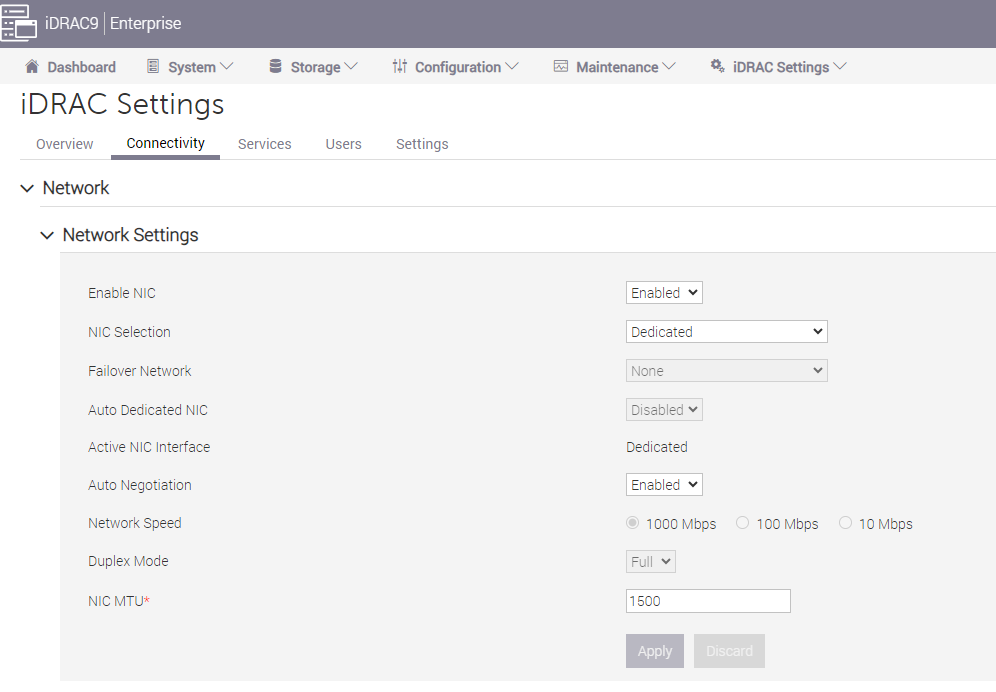

    Comprobar la configuración de iDRAC después del cambio

  6. Aplique el cambio y reinicie iDRAC.

  7. Vuelva a intentar la validación de la implementación del clúster.
