VxRail: Wdrożenie klastra nie powiodło się na etapie weryfikacji z powodu błędu "Podany pnic vmnic4 nie istnieje w hoście"

Summary: W tym artykule opisano problem, który występuje podczas wdrażania klastra z kartami sieciowymi 4x25G lub 4x10G, który kończy się niepowodzeniem z powodu wyłączenia karty LOM w kontrolerze iDRAC. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Wdróż klaster z kartami sieciowymi 4x25G lub 4x10G, weryfikacja nie powiodła się z powodu błędu:

The provided pnic vmnic4 does not exist in host



Sprawdź dayone.log VxRail Manager.

"2023-07-03 09:42:36,726" microservice.nano-service "2023-07-03T09:42:36.204582606Z stdout F 2023-07-03 09:42:36,204 [ERROR] <Dummy-397:140103318611016> validator.py execute() (90): Validation errors: errors=[\{'type': 'THOROUGH-VALIDATOR', 'field': 'network.vds.nic_mappings', 'code': 'E3100_VAL_60', 'placeholders': ('vmnic4', '*******'), 'message': 'The provided pnic vmnic4 does not exist in host *******.'}, \{'type': 'THOROUGH-VALIDATOR', 'field': 'network.vds.nic_mappings', 'code': 'E3100_VAL_60', 'placeholders': ('vmnic5', '*******'), 'message': 'The provided pnic vmnic5 does not exist in host *******.'}]"



Cause

Podczas wdrażania klastra z szybkimi kartami sieciowymi 4x25G lub 4x10G, w zależności od modelu sprzętu serwera, VxRail oczekuje następujących dwóch prawidłowych scenariuszy mapowania kart sieciowych:

  1. vmnic0 i vmnic1 są mapowane na LOM, vmnic2~5 są mapowane na szybkie karty sieciowe.
  2. vmnic0 jest mapowany na LOM, a vmnic1~4 jest mapowany na szybkie karty sieciowe.

Jeśli karta LOM jest wyłączona w kontrolerze iDRAC, ESXi wykrywa tylko porty szybkiej karty sieciowej i mapuje vminc0~3 na te porty, więc walidacja wdrożenia klastra kończy się niepowodzeniem podczas sprawdzania poprawności vmnic4, vmnic5 lub obu.



Resolution

  1. Zaloguj się do interfejsu użytkownika kontrolera iDRAC

  2. Wyłącz wszystkie karty sieciowe (NDC/PCIE/OCP) w ustawieniach > konfiguracji > BIOS. Zintegrowane urządzenia>

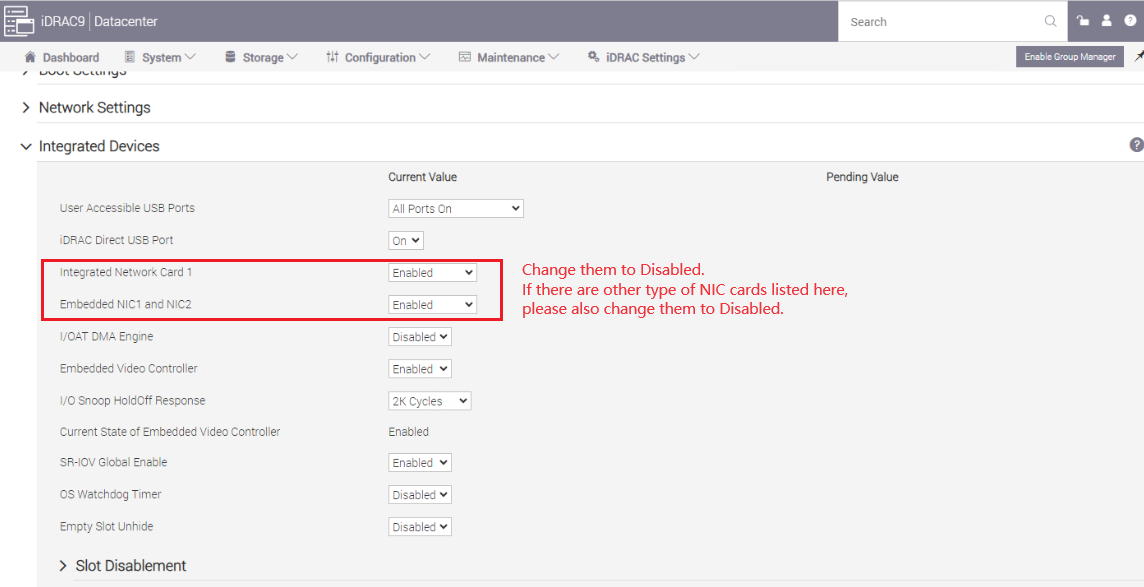

    W kontrolerze iDRAC wyłącz wszystkie karty sieciowe, których dotyczy problem.

  3. Zastosuj zmianę i uruchom ponownie kontroler iDRAC.

  4. Włącz wszystkie karty sieciowe, które zostały wyłączone podczas kroku 2 (jeśli jakiekolwiek karty sieciowe mają być wyłączone, pozostaw je wyłączone).

  5. Upewnij się, że karta sieciowa kontrolera iDRAC jest włączona.
    Ustawienia > iDRAC Łączność > Sieć > Ustawienia >
    sieciowe Włącz NIC = Włączone
    Wybór karty sieciowej = Dedykowany
    Sprawdź ustawienia kontrolera iDRAC po zmianie

  6. Zastosuj zmianę i uruchom ponownie kontroler iDRAC.

  7. Ponów próbę weryfikacji wdrożenia klastra.
