VxRail：由于错误“提供的 pnic vmnic4 在主机中不存在”，部署群集在验证步骤中失败

Summary: 本文介绍了使用 4 个 25G 或 4 个 10G NIC 卡部署群集时由于在 iDRAC 上禁用 LOM 而失败的问题。

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

使用 4x25G 或 4x10G NIC 卡部署群集，验证失败，出现错误：

The provided pnic vmnic4 does not exist in host



检查 VxRail Manager dayone.log。

"2023-07-03 09:42:36,726" microservice.nano-service "2023-07-03T09:42:36.204582606Z stdout F 2023-07-03 09:42:36,204 [ERROR] <Dummy-397:140103318611016> validator.py execute() (90): Validation errors: errors=[\{'type': 'THOROUGH-VALIDATOR', 'field': 'network.vds.nic_mappings', 'code': 'E3100_VAL_60', 'placeholders': ('vmnic4', '*******'), 'message': 'The provided pnic vmnic4 does not exist in host *******.'}, \{'type': 'THOROUGH-VALIDATOR', 'field': 'network.vds.nic_mappings', 'code': 'E3100_VAL_60', 'placeholders': ('vmnic5', '*******'), 'message': 'The provided pnic vmnic5 does not exist in host *******.'}]"



Cause

在部署具有 4 个 25G 或 4 个 10G 高速 NIC 卡的群集时，根据不同的服务器硬件型号，VxRail 预期以下两种有效的 NIC 映射方案：

  1. vmnic0 和 vmnic1 映射到 LOM，vmnic2~5 映射到高速 NIC 卡。
  2. vmnic0映射到 LOM，vmnic1~4映射到高速 NIC 卡。

如果在 iDRAC 上禁用了 LOM，ESXi 仅检测高速 NIC 卡端口并将 vminc0~3映射到这些端口，因此在验证 vmnic4 和/或 vmnic5 时，群集部署验证失败。



Resolution

  1. 登录 iDRAC UI

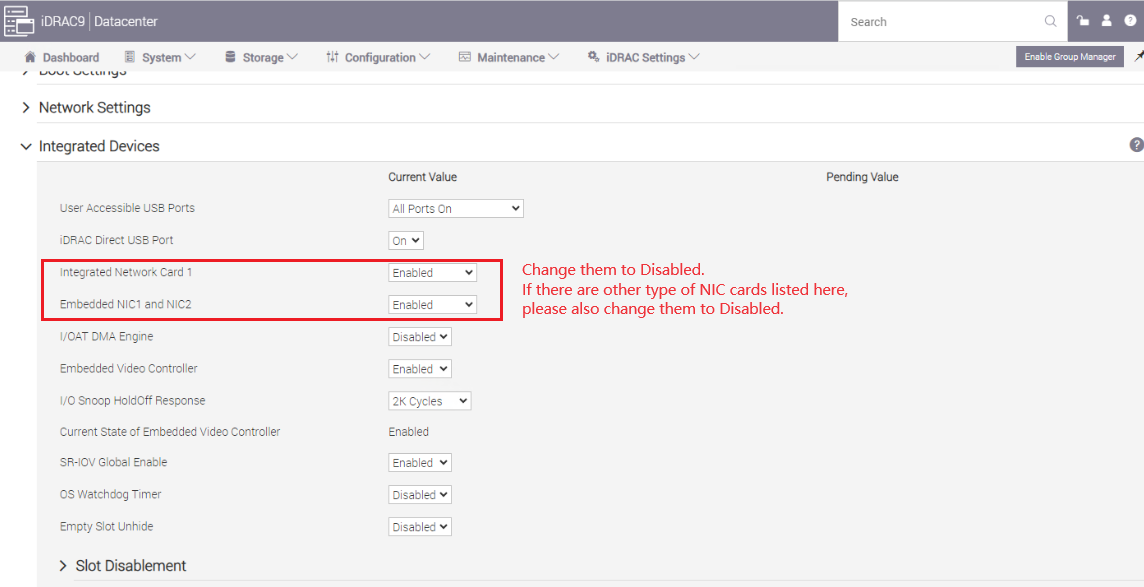

  2. 在配置 > BIOS 设置 > 集成设备下禁用所有 NIC 卡 （NDC/PCIE/OCP）>
    在 iDRAC 上禁用所有受影响的 NIC

  3. 应用更改并重新启动 iDRAC。

  4. 启用在步骤 2 中禁用的所有 NIC 卡（如果要禁用任何 NIC 卡，请保持禁用状态）。

  5. 确保已启用 iDRAC 网络 NIC。

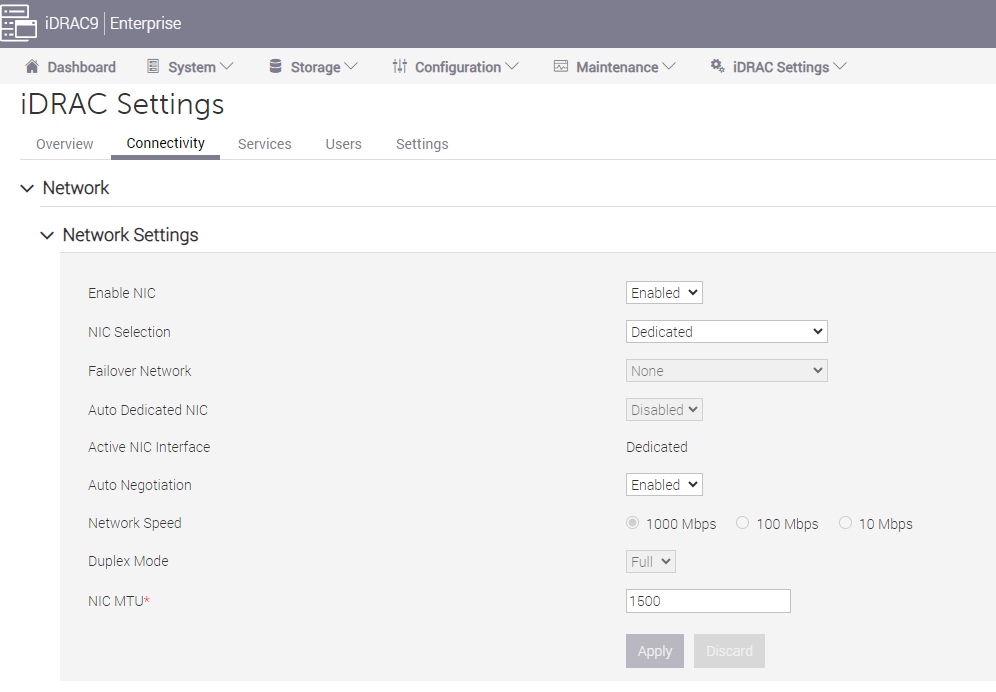

    iDRAC 设置>连接>网络>网络设置
    >启用 NIC = 已启用
    NIC 选择 = 专用
    更改后检查 iDRAC 设置

  6. 应用更改并重新启动 iDRAC。

  7. 重试群集部署验证。
