PowerVault ME5およびME52：ディスク グループ作成時のシーケンシャル書き込みパフォーマンスの低下に関する警告メッセージ
Summary: シーケンシャル書き込みI/Oを生成するビデオ ストリーミング アプリケーション(録画など)などのアプリケーションでは、アラインメントされたディスク グループを使用してI/Oパフォーマンスを向上させるメリットがあります。その他のユース ケースでは、ディスク グループ構成は、ユーザーのストレージ要件に対応し、アプリケーションとエンド ユーザーが期待するI/O応答を提供するために、十分なパフォーマンスを発揮します。 ...
Instructions
PowerVault ME5シリーズSANでRAID 5またはRAID 6ディスク グループをプロビジョニングすると、次の警告ダイアログが表示されることがあります。
SAN管理者はどのようなアクションを実行する必要がありますか?
続行方法は、SANへの書き込みI/Oを生成するホスト アプリケーションのプロファイルによって異なります。現場での経験に基づいて、ほとんどのアプリケーションの書き込みはランダムI/Oです。ほとんどのユーザーにとって、この構成はストレージ ニーズを満たしています。[OK]を選択して続行します
たとえば、セキュリティ カメラからの録画出力を保存するなど、ストリーミングI/Oを生成するアプリケーションなどのユース ケースでは、管理者はディスクの数を考慮する必要があります。ビデオデータファイルは、通常、他のユースケースファイルよりも大きくなります。これらのファイルは、いったん書き込まれるとランダムな位置で変更される可能性が低いため、シーケンシャルな書き込み速度が最も重要になります。
RAIDレベルでのディスク台数
コントローラーは、メモリー内の参照ページ テーブルである4 MiBページに仮想ボリューム ストレージを割り当てます。RAID 5またはRAID 6ディスク グループが仮想プールで使用されており、ディスク グループのストライプ サイズが4 MiBページに合わない場合、シーケンシャル ライト パフォーマンス ペナルティーが発生します。
- 例 1：5台のディスクを含むRAID 5ディスク グループについて考えてみます。4台の同一種類のディスクに使用可能容量が提供され、1台の同一種類のディスクがパリティーに使用されます（パリティーはディスク間で分散されます）。有効容量を提供する4台のディスクがデータ ディスクであり、パリティを提供するディスクがパリティ ディスクです。実際には、パリティーはすべてのディスク間で分散されますが、この方法でパリティーを考えると、この例の意図を理解するために役立ちます。
- 例 2：6台のディスクからなるRAID 5ディスク グループを考えてみましょう。同一種類の5台のディスクが使用可能容量を提供することになります。コントローラーが再び 512 KiB のストライプユニットを使用すると仮定します。4 MiB ページがディスク グループにプッシュされると、1 つのストライプにフル ページが含まれますが、コントローラーは新しいパリティを計算するために、古いデータと古いパリティを 2 つのディスクから新しいデータで読み取る必要があります。これは読み取り/変更/書き込みと呼ばれ、シーケンシャルなワークロードでパフォーマンスの大幅な低下を招きます。基本的に、ディスク グループへのすべてのページ プッシュは、読み取り/変更/書き込みになります。
この問題を軽減するため、RAID 5またはRAID 6ディスク グループが2の累乗のデータ ディスクで作成されていない場合、コントローラーは64 KiBのストライプ ユニットを使用します。これにより、フルストライプの書き込み数が増えますが、同じ4 MiBページをプッシュするためにディスクあたりのI/Oトランザクション数が増加します。

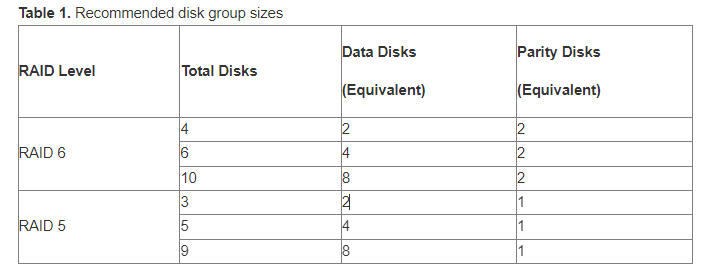

次の表は、RAID 6およびRAID 5ディスク グループの推奨ディスク数を示しています。各エントリーの値は、ディスク グループ内のディスク合計台数、同一種類データ ディスク台数、パリティー ディスク台数を表しています。パリティはすべてのディスクに分散されます。
シーケンシャル ワークロードとRAID 5およびRAID 6ディスク グループで最高のパフォーマンスを確保するには、2の累乗のデータ ディスクを使用します。
ディスク グループの拡張
仮想プール モードでは、拡張できるのはADAPTディスク グループのみです。RAID 5およびRAID 6ディスク グループは、仮想プール モードでは拡張できません。既存のRAID 5またはRAID 6ディスク グループを含む仮想プールの容量を拡張するには、管理者は新しいディスク グループを作成するのに十分なディスクを追加する必要があります。『Dell PowerVault ME5シリーズ管理者ガイド』の「ディスク グループ」の章を参照してください。
詳細情報
PowerVault MEシリーズSANでは多くの構成オプションが使用可能で、さまざまなI/Oワークロードをに対応できます。詳細については、ホワイトペーパーDell PowerVault ME5ストレージ システムのベスト プラクティスを参照してください。
Dell PowerVault ME5シリーズ管理者ガイドには、次の最適化について説明するベスト プラクティスの章があります。
- プールのセットアップ
- RAID選択
- RAIDレベルでのディスク台数
- プール内のディスク グループ
- 階層のセットアップ
- マルチパス構成
Dell Technologies InfoHub には、ソリューションの一部としてPowerVault MEシリーズを設計および実装する際に役立つベスト プラクティス ドキュメントが多数掲載されています。
