Article Number: 000177797

Hot Spare -toiminnon määrittäminen ja määrityksen poistaminen PowerEdge RAID Controller 10:n järjestelmäasetuksissa

Summary: Tässä artikkelissa kerrotaan, miten fyysiselle levyasemalle varattu yleinen varakiintolevy määritetään tai poistetaan.

This article may have been automatically translated. If you have any feedback regarding its quality, please let us know using the form at the bottom of this page.

Article Content

Symptoms

Tässä artikkelissa kerrotaan, miten fyysiselle levyasemalle varattu yleinen varakiintolevy määritetään tai poistetaan.

  • Vain yhdelle ohjaimen virtuaalilevylle määritetään erillinen varakiintolevy.
  • Yleinen varakiintolevy määritetään kaikille ohjaimen virtuaalilevyille.

Dell PowerEdge RAID Controller 10 (PERC H740P, PERC H745P MX, PERC H840) tukee tätä ominaisuutta.
Lisätietoja on Dell PowerEdge RAID Controllerin käyttöoppaassa.

Sisällysluettelo

  1. Siirry Dell PERC 10 -määritysapuohjelmaan.

  2. Yleisen varakiintolevyn määrittäminen

  3. Määritä erillinen käytönaikainen varaosa

  4. Käytönaikaisen varaosan määrityksen poistaminen

1. Siirry Dell PERC 10 -määritysapuohjelmaan

Käynnistä HII-määritysapuohjelma seuraavasti:
  1. Käynnistä järjestelmä.
  2. Kun järjestelmä käynnistyy, avaa BIOS painamalla F2-näppäintä.
    SLN318494_en_US__1image(11551)

  3. Valitse Device Settings, all RAID controllers Device Settings -näytön järjestelmäluettelosta.

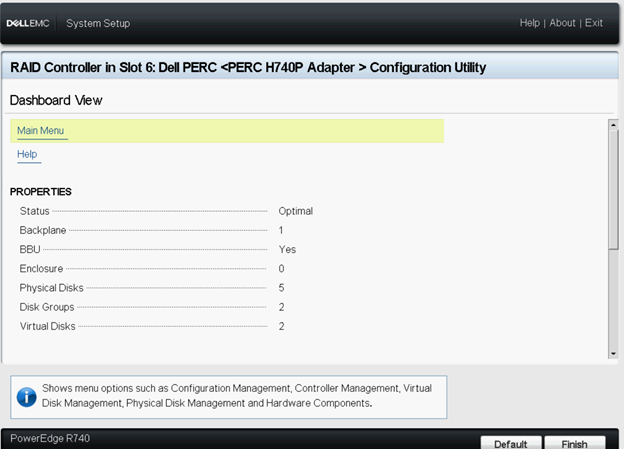

    Voit avata ohjaimen päävalikon nuolinäppäimillä tai hiirellä.
    SLN318494_en_US__2image(11552)|

    SLN318494_en_US__3image(11553)

SLN318494_en_US__4icon Huomautus: Saat lisätietoja kaikista vaihtoehdoista napsauttamalla selainnäytön oikeassa yläkulmassa olevaa Ohje-painiketta. Voit tarkastella yksittäisten asetusvalikoiden ohjetietoja myös vierittämällä kutakin vaihtoehtoa alaspäin.

2. Määritä yleinen varakiintolevy.

Määritä yleinen varakiintolevy HII-määritysapuohjelmassa seuraavasti:

SLN318494_en_US__4icon Huomautus: Apuohjelma sallii vain samankokoisten ja samankokoisten levyjen valitsemisen erilliseksi varalevyksi.
  1. Siirry Dell PERC 10 -määritysapuohjelmaan. Katso Dell PERC 10 -määritysapuohjelmaan siirtyminen.

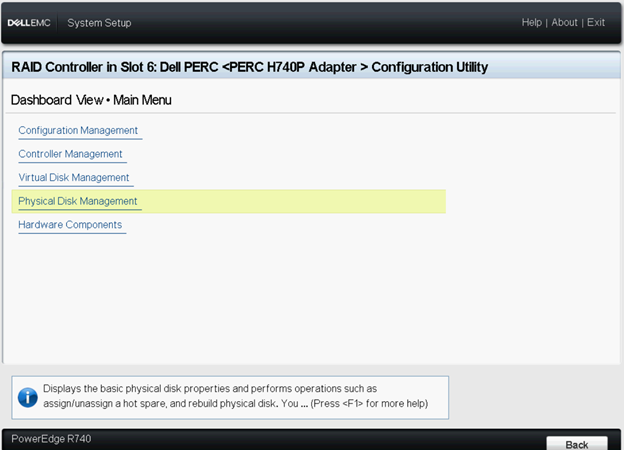

  2. Valitse Main Menu>Physical Disk Management. Fyysisten levyjen luettelo tulee näkyviin.
    SLN318494_en_US__6image(11531)

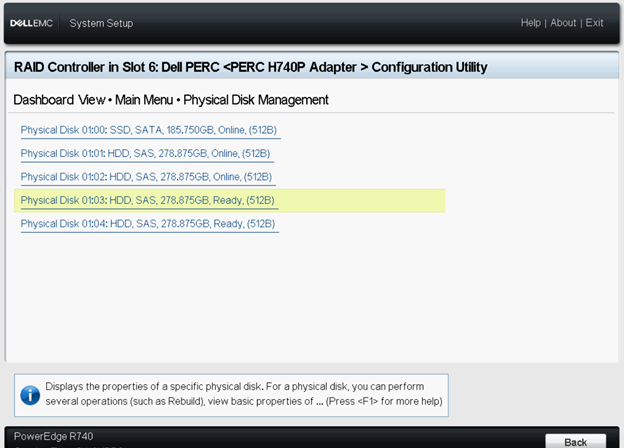

  3. Valitse fyysinen levy.
    SLN318494_en_US__7image(11532)

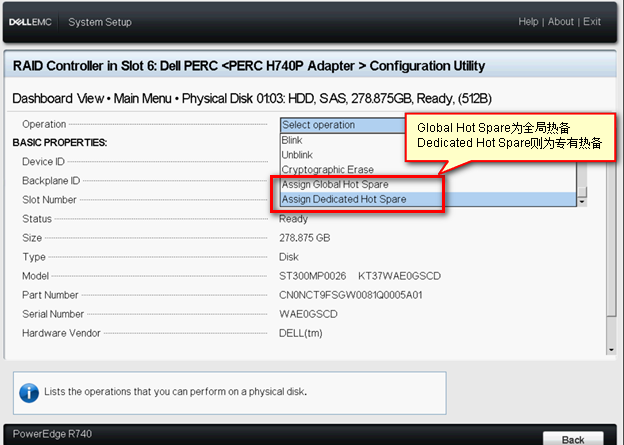

  4. Valitse avattavasta Toiminnot-valikosta Määritä yleinen varaosa.
    SLN318494_en_US__8image(11533)

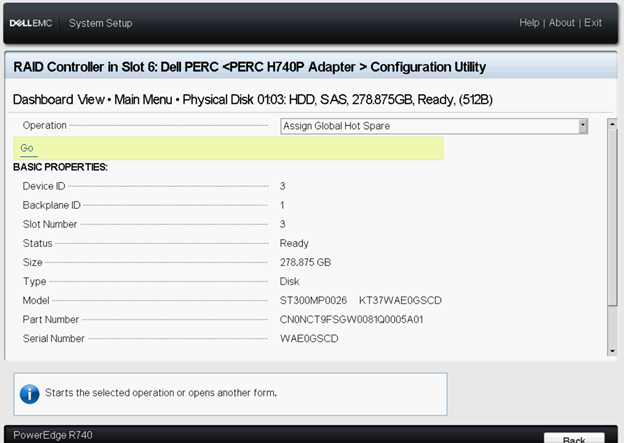

  5. Valitse Hae. Avautuva ikkuna kysyy, haluatko varmasti jatkaa toimintoa.
    SLN318494_en_US__9image(11534)

  6. Valitse Vahvista-vaihtoehto .

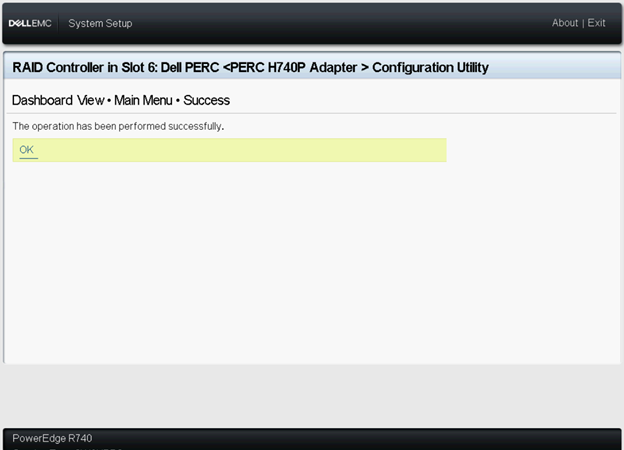

  7. Valitse Yes. Yleinen varakiintolevy on luotu.
    SLN318494_en_US__10image(11543)

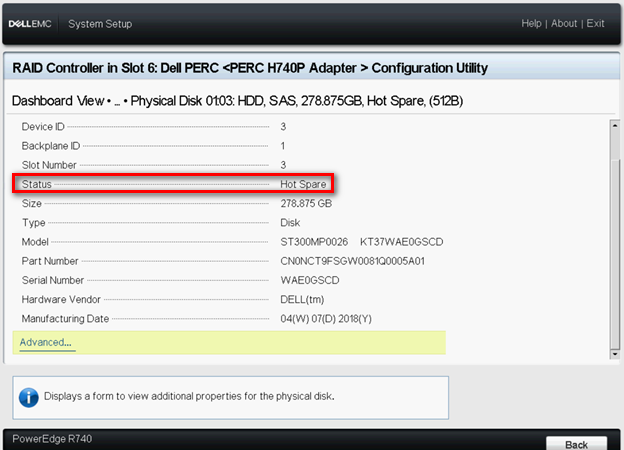

  8. Voit tarkistaa fyysisen levyn tilan.
    SLN318494_en_US__11image(11537)


3.Erityisen käytönaikaisen varaosan määrittäminen

Määritä erillinen varakiintolevy HII Configuration Utility -apuohjelmassa seuraavasti:

SLN318494_en_US__4icon Huomautus: Apuohjelma sallii vain samankokoisten ja samankokoisten levyjen valitsemisen erilliseksi varalevyksi.
  1. Siirry Dell PERC 10 -määritysapuohjelmaan. Katso Dell PERC 10 -määritysapuohjelmaan siirtyminen.
  2. Valitse Main Menu>Physical Disk Management. Fyysisten levyjen luettelo tulee näkyviin.
    SLN318494_en_US__6image(11531)

  3. Valitse fyysinen levy.
    SLN318494_en_US__7image(11532)

  4. Valitse avattavasta Toiminnot-valikosta Määritä erillinen varaosa.
    SLN318494_en_US__15image(11539)

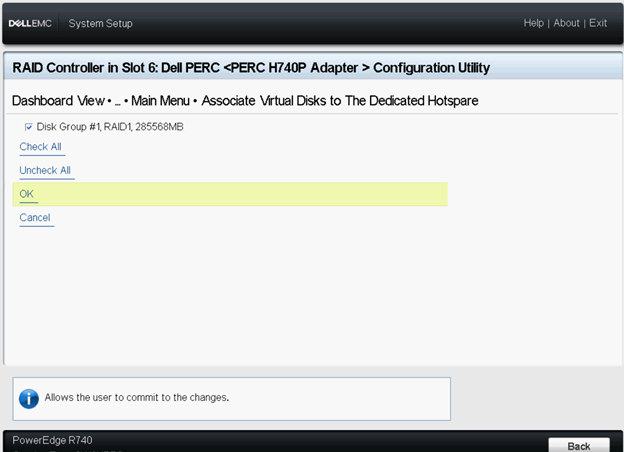

  5. Valitse Hae. Valitse liitetty virtuaalinen varalevyyn.
    SLN318494_en_US__16image(11540)

  6. Valitse Vahvista-vaihtoehto .
  7. Valitse Yes. Erillinen varakiintolevy on luotu.
    SLN318494_en_US__17image(11542)

  8. Voit tarkistaa fyysisen levyn tilan.
    SLN318494_en_US__18image(11544)


4. Poista varakiintolevyn määritys

Voit poistaa varakiintolevyn määrityksen HII-määritysapuohjelmasta seuraavasti:

  1. Siirry Dell PERC 10 -määritysapuohjelmaan. Katso Dell PERC 10 -määritysapuohjelmaan siirtyminen.

  2. Valitse Main Menu> Physical Disk Management, jolloin fyysisten levyjen luettelo tulee näkyviin.
    SLN318494_en_US__6image(11531)

  3. Valitse varakiintolevy, jonka määrityksen haluat poistaa.

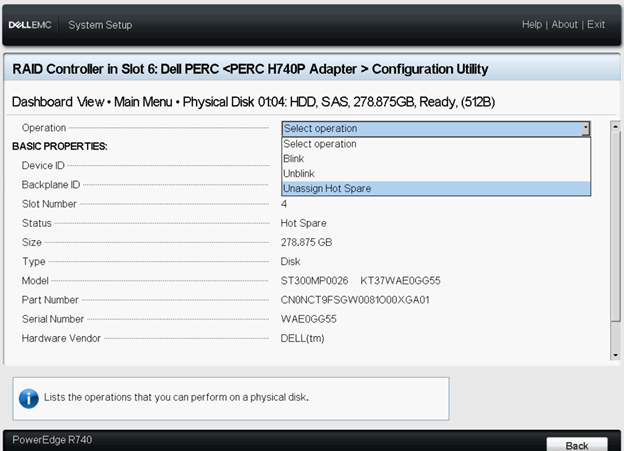

  4. Valitse avattavasta Toiminnot-valikosta Poista varakiintolevyn määritys.
    SLN318494_en_US__20image(11545)

  5. Valitse Vahvista-vaihtoehto .
  6. Valitse Yes. Varakiintolevyn määritys on poistettu.
    SLN318494_en_US__21image(11549)

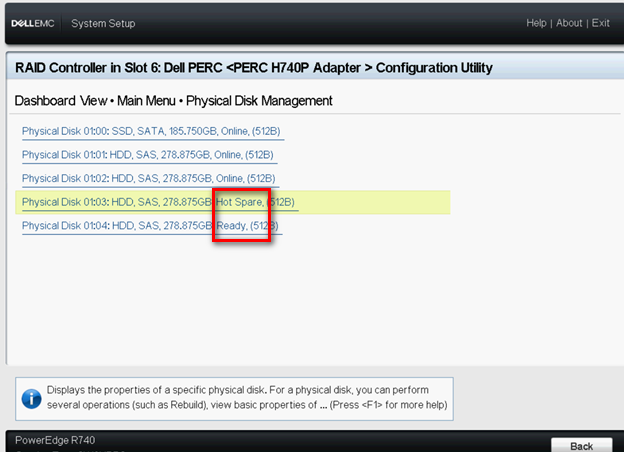

  7. Voit tarkistaa fyysisen levyn tilan.
    SLN318494_en_US__22image(11550)

SLN318494_en_US__4icon Huomautus: Yritä käyttää saman kapasiteetin fyysisiä levyjä tietyssä virtuaalilevyssä. Jos käytät virtuaalilevyssä fyysisiä levyjä, joilla on eri kapasiteetti, kaikkia fyysisiä levyjä käsitellään ikään kuin niiden kapasiteetti olisi sama kuin pienimmän fyysisen levyn.

Cause

Katso yllä

Resolution

Katso yllä

Additional Information

Aiheeseen liittyvät resurssit
Seuraavassa on joitakin aiheeseen liittyviä suositeltuja resursseja, jotka saattavat kiinnostaa:

Videolinkki: Mikä on varakiintolevy ja miten se määritetään PowerEdge-palvelimessa?
