Призначте та скасуйте гарячий запас у налаштуваннях системи в PowerEdge RAID Controller 10

У цій статті наведено інформацію про те, як призначити або скасувати призначення глобального виділеного гарячого запасного для фізичного диска.

• Спеціальний гарячий запас призначається лише одному віртуальному диску на контролері.
• Глобальний гарячий запас призначається всім віртуальним дискам на контролері.

RAID-контролер Dell PowerEdge 10 (PERC H740P, PERC H745P MX, PERC H840) підтримує цю функцію.
Для отримання додаткової інформації дивіться інструкцію до RAID-контролера Dell PowerEdge.

Зміст

1. Переходимо до утиліти конфігурації Dell PERC 10.

2. Призначте глобальний гарячий запас

3. Призначте спеціальний гарячий запасний

4. Скасувати призначення гарячого запасного

1. Перейдіть до утиліти конфігурації Dell PERC 10

1. Увімкніть систему.
2. Під час запуску системи натисніть F2, щоб увійти в System Setup (Налаштування системи).


3. Натисніть «Налаштування пристрою», всі RAID-контролери в системному списку на екрані «Налаштування пристрою».
   Щоб отримати доступ до головного меню контролера, використовуйте клавіші зі стрілками або мишу.
   |




Примітка. Щоб отримати докладнішу інформацію про всі параметри, натисніть Довідка, яка доступна у верхньому правому куті екрана браузера. Довідкову інформацію для окремих меню параметрів також можна переглянути, прокрутивши вниз кожен параметр.

2. Призначте глобальний гарячий запасний

Щоб призначити глобальний гарячий запас з утиліти конфігурації HII, виконайте такі дії:

Примітка. Утиліта дозволяє вибирати в якості виділених гарячих запасних дисків тільки диски тієї ж технології і такого ж або більшого розміру.

1. Увійдіть в утиліту конфігурації Dell PERC 10. Перейдіть до утиліти конфігурації Dell PERC 10.

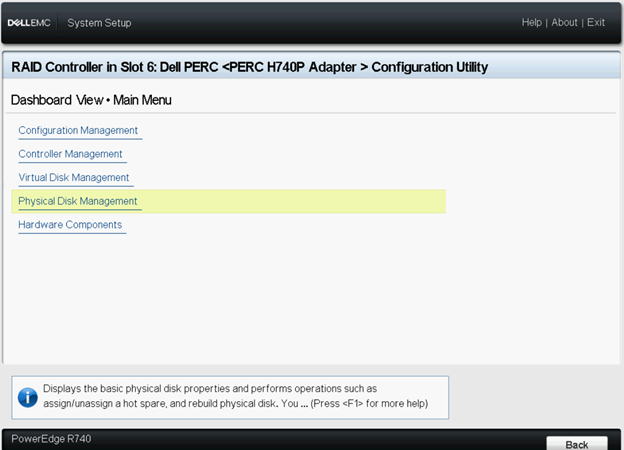

2. Натисніть Головне меню>Керування фізичними дисками. Відобразиться список фізичних дисків.


3. Виберіть фізичний диск.

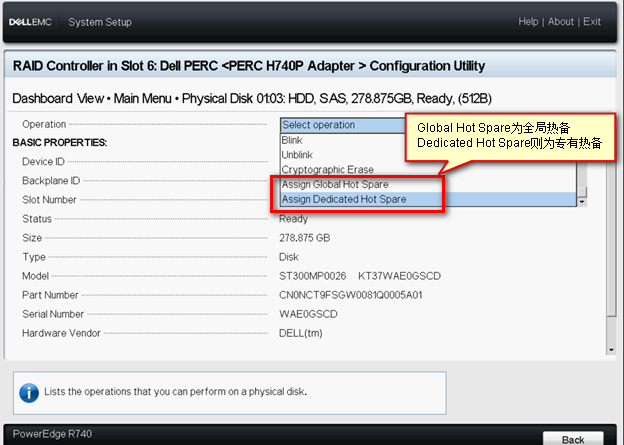

4. У спадному меню Операції виберіть Призначити глобальний гарячий запасний.


5. Натисніть кнопку Перейти. З'явиться екран із запитом, чи впевнені ви, що хочете виконати операцію.


6. Виберіть опцію Підтвердити .

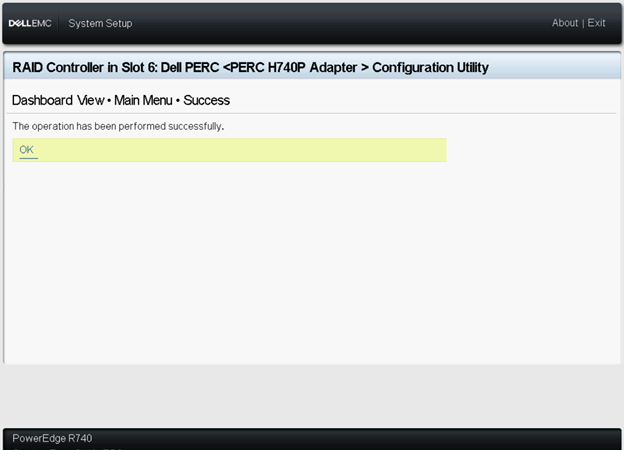

7. Натисніть кнопку Так. Глобальний гарячий запасний диск успішно створений.

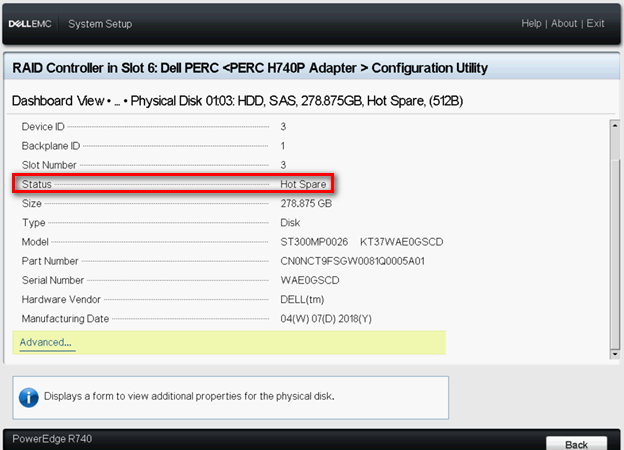

8. Ви можете перевірити стан фізичного диска.



3. Призначення спеціального гарячого запасного

Щоб призначити спеціальний гарячий запасний з утиліти конфігурації HII, виконайте такі дії:

Примітка. Утиліта дозволяє вибирати в якості виділених гарячих запасних дисків тільки диски тієї ж технології і такого ж або більшого розміру.

1. Увійдіть в утиліту конфігурації Dell PERC 10. Перейдіть до утиліти конфігурації Dell PERC 10.
2. Натисніть Головне меню>Керування фізичними дисками. Відобразиться список фізичних дисків.


3. Виберіть фізичний диск.


4. У спадному меню «Операції» виберіть «Призначити виділений гарячий запасний».


5. Натисніть кнопку Перейти. Виберіть віртуальний зв'язок зі спеціальним гарячим запасним.


6. Виберіть опцію Підтвердити .
7. Натисніть кнопку Так. Спеціальний гарячий запасний диск успішно створений.

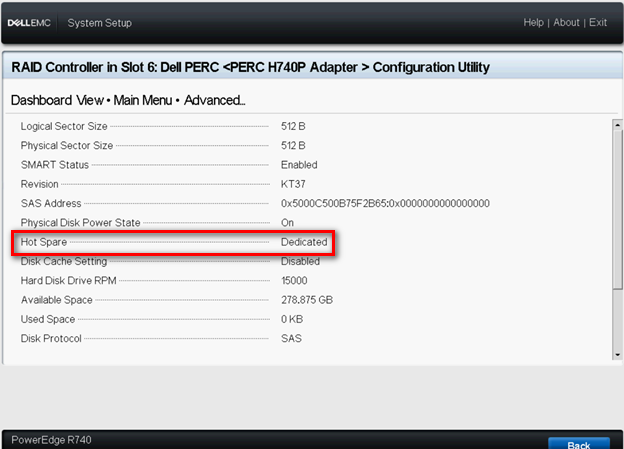

8. Ви можете перевірити стан фізичного диска.



4. Скасуйте гарячий запасний

Щоб скасувати призначення гарячого запасного з утиліти конфігурації HII, виконайте такі дії:

1. Увійдіть в утиліту конфігурації Dell PERC 10. Перейдіть до утиліти конфігурації Dell PERC 10.

2. Натисніть Головне меню> Керування фізичними дисками, і відобразиться список фізичних дисків.


3. Виберіть гарячий запасний, який потрібно скасувати.
4. У спадному меню Операції виберіть Скасувати призначення Hot Spare.


5. Виберіть опцію Підтвердити .
6. Натисніть кнопку Так. Гарячий запасний диск успішно не призначено.


7. Ви можете перевірити стан фізичного диска.



Примітка. Намагайтеся використовувати фізичні диски однакової ємності на певному віртуальному диску. Якщо у віртуальному диску використовуються фізичні диски різної ємності, усі фізичні диски на віртуальному диску обробляються так, ніби вони мають місткість найменшого фізичного диска.
