ScaleIO: ESXi – Minimikrav

Fråga

Vilka är ESXi-minimikraven för ScaleIO-distributioner?

Fakta

EMC ScaleIO är ett serverbaserat lagringsnätverk (SAN) som endast är programvarubaserat och som konvergerar lagrings- och beräkningsresurser till en lagringsprodukt i företagsklass med ett lager. ScaleIO-lagringen är elastisk och ger linjärt skalbar prestanda. Dess skalbara server-SAN-arkitektur kan växa från några få till tusentals servrar.

Information om vilka EMC ScaleIO-versioner som stöds med ESXi-versioner finns i VMware Compatibility Guide.

Notera: Den här ScaleIO 1.31- och 1.32-lösningen stöds endast på ESXi 5.5 GA. Lösningen stöds inte på några installationer eller uppgraderingar till andra versioner av ESXi.

Svar

Det här är de lägsta systemkraven för en ScaleIO 1.31- och 1.32-implementering:

• Tre ESXi-servrar med 100 GB ledig kapacitet per server
• Operativsystem: ESXi 5.5 GA
• 1 Gbit/s nätverk
• Fyra SATA-diskar med 7 200 v/min per nod

ScaleIO Virtual SAN består av en dedikerad ScaleIO Virtual Machine (SVM) och tre programvarukomponenter:

• ScaleIO virtuell maskin (SVM): SVM är en Linux-baserad virtuell dator som är dedikerad till ScaleIO och används som värd för de olika ScaleIO-programvarukomponenter som beskrivs här.

• Metadatahanterare (MDM): Konfigurerar och övervakar ScaleIO-systemet. MDM kan konfigureras i redundant klusterläge med tre medlemmar på tre servrar (primär MDM, sekundär MDM och en utslagsfråga) eller i enskilt läge på en enda server. MDM-enheten installeras på SVM-enheten.

• ScaleIO-dataserver (SDS): Hanterar kapaciteten hos en enskild server och fungerar som en backend för dataåtkomst. SDS installeras på alla servrar som bidrar med lagringsenheter till ScaleIO-systemet. Dessa enheter nås via SDS. SDS installeras på SVM.

• ScaleIO-dataklient (SDC): En enkel enhetsdrivrutin exponerar ScaleIO-volymer som blockenheter för programmet som finns på samma server som SDC är installerat på. SDC skapar ett logiskt kort, som är en ESXi-kernelkonstruktion. Det logiska kortet informerar ESXi om SCSI-enheters ankomst och försvinnande. Dessa LUN kan formateras med VMFS och sedan exponeras med hjälp av ESXi-värden för den virtuella maskinen eller användas som RDM-enheter. Figur 1 visar den förstnämnda medan den senare kan avbildas med samma figur utan VMFS-skiktet.

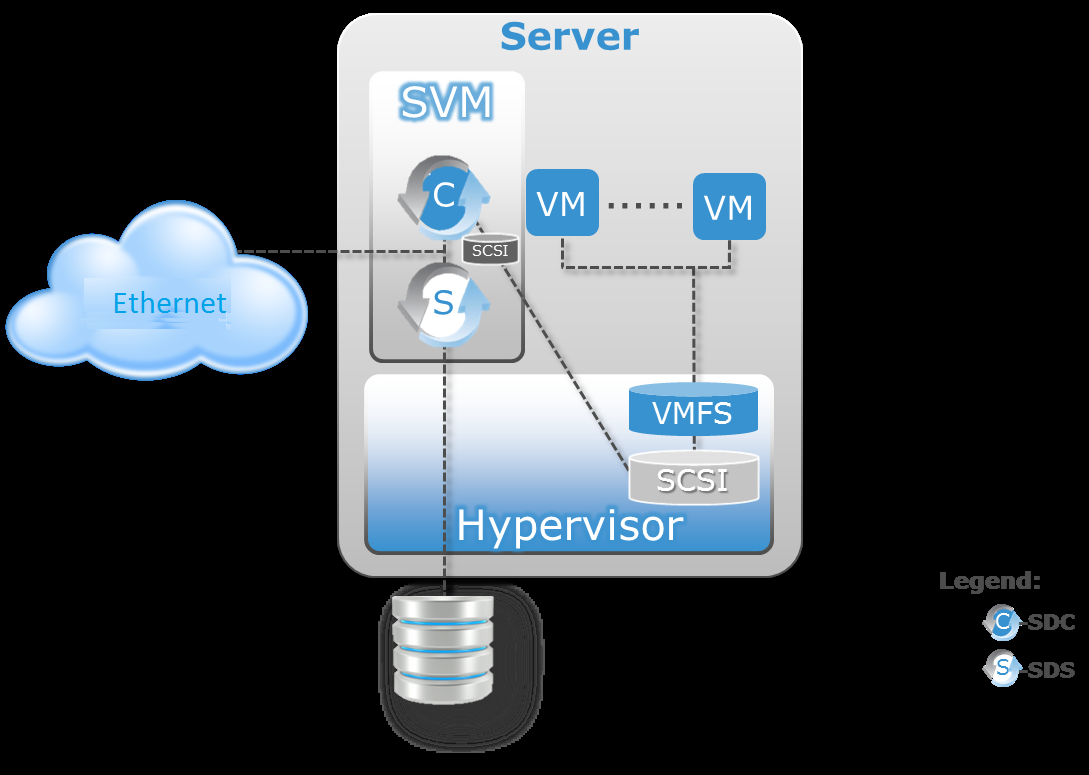

  Bilden ovan visar ScaleIO-implementering i ESXi med SDC i VMkernel.




  Rekommendationer och begränsningar

  Dessa rekommendationer måste beaktas när du distribuerar ett ScaleIO-system:

• När diskar är anslutna till en RAID-kontroller måste varje disk konfigureras som en fristående RAID-0.

• För bättre prestanda:

  • Om cache är tillgängligt på RAID-kontrollern rekommenderar vi att du konfigurerar det som READ-cache.

  • Om cachen är icke-flyktig rekommenderar vi att du konfigurerar den som Write-Back-cache.

• Det fysiska mediet måste exponeras för SVM via RDM.

• Använd ett Ethernet-nätverk på 10 Gbit/s för bättre prestanda och snabbare lagringsåterskapande.
