Como validar certificados de verificação de componentes protegidos (no dispositivo)

A integridade e a autenticidade de um computador Dell podem ser validadas usando a plataforma de certificado e verificador. Isso pode ser feito quando a verificação de componente seguro (no dispositivo) é solicitada com um dispositivo. O Departamento de Defesa dos Estados Unidos (DoD) desenvolveu a plataforma de verificação. A plataforma de verificação é conhecida como a ferramenta de integridade do host em tempo de execução e inicialização (HIRS). A ferramenta HIRS consiste em dois componentes, o portal da Autoridade de Certificação de Atestado (ACA) e o provisionador HIRS. Os itens a seguir devem ser configurados para que o provisionador HIRS verifique os resultados:

• Ferramenta HIRS
• Dispositivo endpoint que executa o Windows 10 ou o Windows 11
• Provisionador HIRS configurado
• Portal ACA
• Assinatura e certificados de plataforma carregados no ACA
• Política definida no ACA para especificar quais partes do dispositivo e do certificado devem ser validadas

Para validar a integridade do dispositivo, é necessário instalar o portal ACA do HIRS, coletar certificados, fazer upload de certificados no portal do ACA, definir a política de ACA, fazer download e instalar o provisionador HIRS, executar o provisionador e verificar os resultados.

Instalar o portal ACA do HIRS

Nota: Isso requer uma licença do Docker Desktop e um sistema em teste com conectividade com a Internet ou intranet. Para obter mais informações sobre o Docker Desktop, consulte Docker Desktop.

A instalação do portal HIRS ACA no sistema em teste significa que você está executando o atestado localmente. Esse método é provavelmente o modelo de implementação mais fácil, mas não o mais seguro. Para obter um método mais seguro, instale o portal HIRS ACA em um dispositivo ou servidor remoto.

1. Faça download do Docker Desktop e instale-o no sistema em teste ou no servidor.
   Nota: A execução do verificador ACA no sistema em teste é conhecida como verificação local e é um modelo de ameaça diferente da execução do ACA em um servidor em rede.
2. Pesquise o Windows PowerShell, clique com o botão direito nele, selecione Executar como administrador, digite o seguinte comando e pressione Enter.

   docker pull ghcr.io/nsacyber/hirs/aca:616fc06

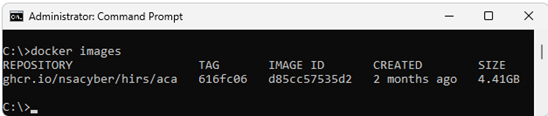

3. No Docker, para confirmar se a imagem ACA do HIRS foi criada, digite o seguinte comando e pressione Enter.

   docker images


4. No PowerShell, para verificar o repositório, verifique em REPOSITÓRIO se repository gchr.io/nsacyber/hirs/aca.

5. No PowerShell, digite o seguinte comando e pressione Enter.

   docker run --name=aca -p 8443:8443 ghcr.io/nsacyber/hirs/aca:616fc06

6. No Docker, para confirmar se a imagem do servidor está sendo executada no contêiner, digite o seguinte comando e pressione Enter.

   docker container ls -a

7. Verifique se aca é mostrado na categoria NOMES .

8. Abra um navegador e acesse o Portal ACA para verificar se a imagem do Docker está funcionando. Se estiver executando a verificação local, use o endereço IP do host local 127.0.0.1.

   Nota:

   • Se estiver executando a verificação local, vá para https://127.0.0.1:8443/HIRS_AttestationCAPortal/.
   • Pode levar alguns minutos para que o site do portal fique on-line.
   • Quando o site do portal estiver on-line, você poderá receber uma mensagem "Sua conexão não é privada". Esse é o comportamento esperado ao executar a verificação local.

Coletar certificados

1. Colete o certificado de atributo da plataforma SCV. O SCV (on Device, no dispositivo) armazena o certificado na partição UEFI do disco rígido.
   1. Procure o Prompt de Comando, clique nele com o botão direito e selecione Executar como administrador.
   2. Digite o comando a seguir e pressione Enter.

      mountvol o: /S

   3. Digite o comando a seguir e pressione Enter.

      copy o:\EFI\tcg\cert\platform\*.cer  c:\dell\platcert}

      Nota: Se o SCV (on Cloud) for adquirido, o certificado está no Dell Trusted Device e não está disponível localmente para verificação com o ACA do HIRS.
2. Colete o certificado de assinatura da CA intermediária da Dell.
   1. Na fábrica, o certificado de atributo e o certificado de assinatura são concatenados no certificado da plataforma SCV e devem ser separados antes de poderem ser carregados no portal ACA do HIRS. Execute o seguinte comando no PowerShell e pressione Enter.

      PowerShell :> $i=0; Get-Content c:\dell\platcert\*.cer   -ReadCount 3 | %{$i++; $_ | Out-File out_$i.crt}

   2. Coletar os nomes de arquivos out_1.crt e out _2.crt.
3. Colete o certificado raiz de assinatura da CA acessando Suporte para Trusted Device | Drivers e downloads e download do Secure Component Validator.
4. Colete os certificados de assinatura raiz e intermediários do TPM para os modelos TPM em seu ambiente das seguintes origens:
   1. STMicro: https://www.st.com/resource/en/technical_note/tn1330-st-trusted-platform-module-tpm-endorsement-key-ek-certificates-stmicroelectronics.pdf
   2. Nuvoton: https://www.nuvoton.com/export/sites/nuvoton/files/security/Nuvoton_TPM_EK_Certificate_Chain.pdf
      Nota: Um administrador pode não ter registros dos modelos TPM usados no ambiente. Se isso ocorrer, um administrador poderá fazer download de todos os certificados de assinatura raiz e intermediários do TPM nos documentos fornecidos para STMicro e Nuvoton.

Carregar certificados no Portal ACA

1. Carregue o certificado de atributo da plataforma Dell SCV (c:\dell\platcert\out_1.crt) no portal ACA, clicando no sinal + na guia Certificados da plataforma .

   Nota: Se estiver executando a verificação local, vá para https://127.0.0.1:8443/HIRS_AttestationCAPortal/portal/certificate-request/platform-credentials.
2. Carregue o certificado de assinatura da CA intermediária de fábrica da Dell (c:\dell\platcert\out_2.crt), certificado raiz de assinatura da CA (PROD-CSG-SCV-Root.cer) e certificados de assinatura raiz do TPM clicando no sinal + ao lado de Trust Chain CA Certificates na guia Trust Chain Management .

   Nota: Se estiver executando a verificação local, vá para https://127.0.0.1:8443/HIRS_AttestationCAPortal/portal/certificate-request/trust-chain.

Definir a política de ACA

1. Vá para a guia Policy .
2. Clique no ícone de lápis e defina o seguinte como Enabled:
   • Validação da credencial de endosso
   • Validação de credenciais da plataforma
   • Validação da credencial do atributo da plataforma

   Nota: Se estiver executando a verificação local, vá para https://127.0.0.1:8443/HIRS_AttestationCAPortal/portal/policy.

Fazer download e instalar o provisionador HIRS

Essa etapa deve ser executada em cada sistema que contenha um certificado.

1. Faça download e instale a versão mais recente do Provisioner nas versões do HIRS Provisioner.
2. No Windows Explorer, vá para c:\Program Files(x86)\HIRS_Provisioner.NET\plugins\scripts\windows.
3. Clique com o botão direito em allcomponents.ps1 selecione Edit no bloco de notas e, em seguida, comente a linha 15 adicionando o # símbolo na frente da linha.
   Nota: Por exemplo, #$NVME_SCRIPT="$APP_HOME/nvme.ps1" # For NVMe.
4. Comente a linha 30 adicionando o # símbolo na frente da linha.
   Nota: Por exemplo, #. $NVME_SCRIPT.
5. Substitua todos os "### Gather HDD details" (linhas 669-744) com o texto abaixo:

   ### Gather HDD details
   Write-Progress -Id 1 -Activity "Gathering component details" -PercentComplete 70
   Write-Progress -Id 2 -ParentId 1 -Activity "Gathering HDD information" -CurrentOperation "Querying" -PercentComplete 0
   function parseHddData() {
       $RS=(Get-CimInstance -ClassName CIM_DiskDrive | select serialnumber,mediatype,pnpdeviceid,manufacturer,model | where mediatype -eq "Fixed hard disk media")
       $component=""
       $replaceable=(jsonFieldReplaceable "true")
       $numRows=1
       if ($RS.Count -gt 1) { $numRows=($RS.Count)}
       for($i=0;$i -lt $numRows;$i++) {
           Write-Progress -Id 2 -ParentId 1 -Activity "Gathering Hard Disk information" -CurrentOperation ("Cleaning output for HDD " + ($i+1)) -PercentComplete ((($i+1) / $numRows) * 100)
           $hddClass=(jsonComponentClass "$COMPCLASS_REGISTRY_TCG" "$COMPCLASS_HDD")
           $pnpDevID=""
           if(isIDE($RS[$i].PNPDeviceID)) {
               $pnpDevID=(ideDiskParse $RS[$i].PNPDeviceID)
           } elseif(isSCSI($RS[$i].PNPDeviceID)) {
               $pnpDevID=(scsiDiskParse $RS[$i].PNPDeviceID)
           } else {Continue }
           if(($pnpDevID -eq $null) -or (($pnpDevID -eq "(Standard disk drives)") -and ($pnpDevID.product -eq $null))) {
   		    $regex="^.{,16}$"
               $pnpDevID=[pscustomobject]@{
                   product=($RS[$i].model -replace '^(.{0,16}).*$','$1')  # Strange behavior for this case, will return
               } }
           $tmpManufacturer=$pnpDevID.vendor # PCI Vendor ID
           $tmpModel=$pnpDevID.product  # PCI Device Hardware ID
           $tmpSerial=$RS[$i].serialnumber
           $tmpRevision=$pnpDevID.revision
           if ([string]::IsNullOrEmpty($tmpManufacturer) -or ($tmpManufacturer.Trim().Length -eq 0)) {
               $tmpManufacturer="$NOT_SPECIFIED"
           }
           $tmpManufacturer=$(jsonManufacturer "$tmpManufacturer".Trim())
           if ([string]::IsNullOrEmpty($tmpModel) -or ($tmpModel.Trim().Length -eq 0)) {
               $tmpModel="$NOT_SPECIFIED"
           }
           $tmpModel=$(jsonModel "$tmpModel".Trim())
           if (![string]::IsNullOrEmpty($tmpSerial) -and ($tmpSerial.Trim().Length -ne 0)) {
               $tmpSerial=(jsonSerial "$tmpSerial".Trim())
           } else {
               $tmpSerial=""
           }
           if (![string]::IsNullOrEmpty($tmpRevision) -and ($tmpRevision.Trim().Length -ne 0)) {
               $tmpRevision=(jsonRevision "$tmpRevision".Trim())
           } else {
               $tmpRevision=""
           }
           $tmpComponent=(jsonComponent $hddClass $tmpManufacturer $tmpModel $replaceable $tmpSerial $tmpRevision)
           $component+="$tmpComponent,"
       }
       Write-Progress -Id 2 -ParentId 1 -Activity "Gathering Hard Disk information" -CurrentOperation "Done" -PercentComplete 100
       return "$component".Trim(",")
   }


Executar provisionador

Clique com o botão direito do mouse em Provisioner e selecione Run as administrator nos sistemas que contêm um certificado.

Verificar resultados

Verifique a página do portal ACA de relatórios de validação para obter um resultado aprovado.


Nota: Se estiver executando a verificação local, vá para https://127.0.0.1:8443/HIRS_AttestationCAPortal/portal/validation-reports.
