Precision 7730: Визуальный обзор вашего компьютера

Summary: В этой статье приводится визуальный обзор внешних портов и функций мобильной рабочей станции Dell Precision 7730.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

В следующей статье приводится визуальный обзор мобильной рабочей станции Precision 7730 и список внешних портов и функций компьютера.


Примечание. Более подробное описание каждого местоположения можно найти в руководствах по системе на www.dell.com/support.


Содержание:

  1. Вид спереди
  2. Упор для рук
  3. Вид сзади
  4. Вид слева
  5. Вид справа
  6. Вид снизу
  7. Вид адаптера переменного тока
  8. Дополнительные сведения

Cause

Неприменимо

Resolution

Вид спереди





Вид спереди

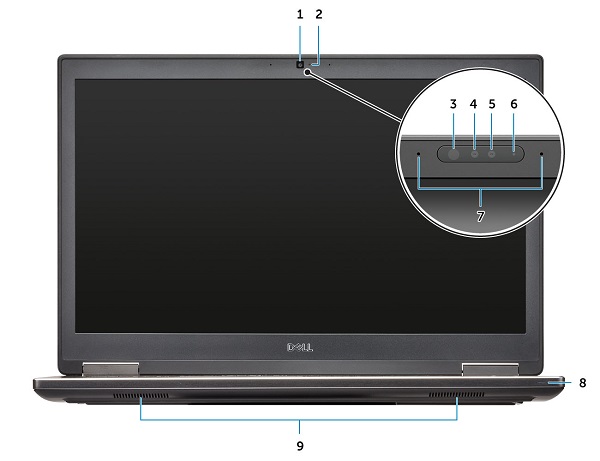

Рис. 1. Вид спереди



1. Камера (опция) 2. Индикатор состояния камеры (дополнительно)
3. Инфракрасный (ИК) излучатель (опционально) 4. Инфракрасная (ИК) камера (опция)
5. Камера (опция) 6 Индикатор состояния камеры (дополнительно)
7. Микрофоны (опционально) 8 Индикатор состояния аккумулятора
9. Динамики



В начало



Упор для рук



Упор для рук

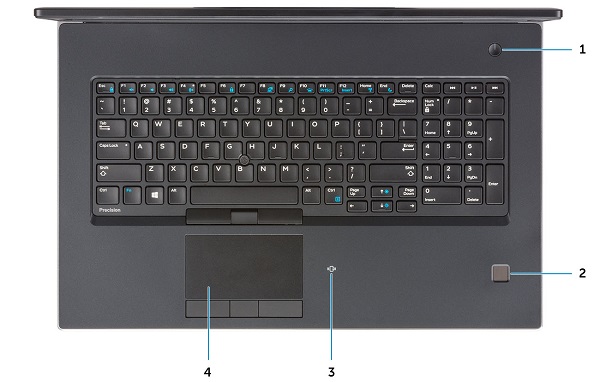

Рис. 2. Упор для рук



1. Кнопка питания 2. Сканер отпечатков пальцев (опция)
3. Устройство считывания бесконтактных карт (дополнительно) 4. Сенсорная панель


В начало



Вид сзади



Вид сзади

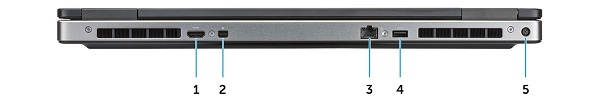

Рис. 3. Вид сзади



1. Разъем HDMI 2. Разъем Mini DisplayPort (mDP)
3. Разъем для сетевой платы 4. Разъем USB 3.1 Gen 1 (с технологией PowerShare)
5. Разъем питания


В начало



Вид слева



Вид слева

Рис. 4. Вид слева



1. Разъем Thunderbolt 3 Type-C 2. Разъем Thunderbolt 3 Type-C
3. Устройство считывания карт памяти SD 4. Устройство считывания смарт-карт


В начало



Вид справа



Вид справа

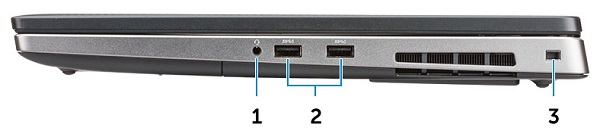

Рис. 5. Вид справа



1. Разъем для гарнитуры 2. 2 разъема USB 3.1 Gen 1 (с технологией PowerShare)
3. Отверстие для защитного троса


В начало



Вид снизу



Основание

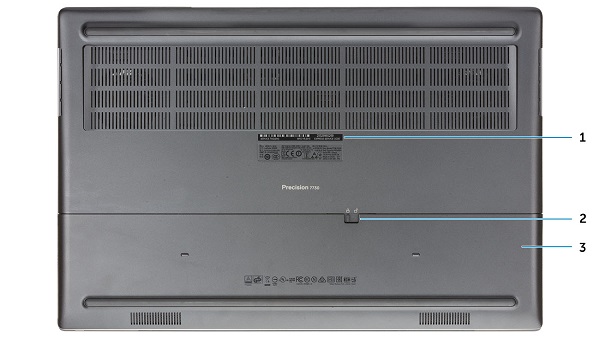

Рис. 6. Основание



1. Расположение сервисного кода 2. Защелка крышки отсека аккумулятора
3. Крышка отсека аккумулятора


В начало



Вид адаптера переменного тока



Адаптер переменного тока 240 Вт

Рис. 7. Адаптер переменного тока 240 Вт



Тип 130 Вт Описание
Входное напряжение 100–240 В перем. тока
Выходной ток 12,31 А
Выходная мощность 240 Вт
Выходное напряжение 19,5 В пост. тока


В начало



Дополнительные сведения
