適用于客戶可更換組件 （CRU） 的 OptiPlex 3080 微型外型規格 （MFF） 移除指南

Summary: 這些指南將逐步引導您安全地移除視為 OptiPlex 3080 微機型 （MFF） 的 CRU （客戶可更換組件） 零件。(CRU 是不需工程師即可卸下或更換的系統零件。)本指南包含提供相關的參考圖片。

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

目錄：

  1. CRU 移除指南
  2. 移除指示



移除指南



如果本指南未涵蓋您想要執行的動作，請參閱 系統手冊。

以下文章提供在使用電氣設備之前，應考慮的安全實務相關資訊。


回到頁首



移除指示



注意：若要查看內容，請按一下您要在下方開啟的章節標題。



|

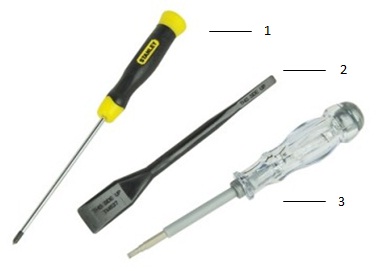

必要的工具



1 小十字螺絲起子 2 塑膠拆殼棒
3 小平頭螺絲起子

注意：請注意，使用大十字或平頭螺絲起子可能會導致螺絲頭受損。這可能會導致我們的現場工程師在無法取得專業工具的情況下不能夠移除螺絲。



  1. 卸下側蓋之前的卸除說明：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

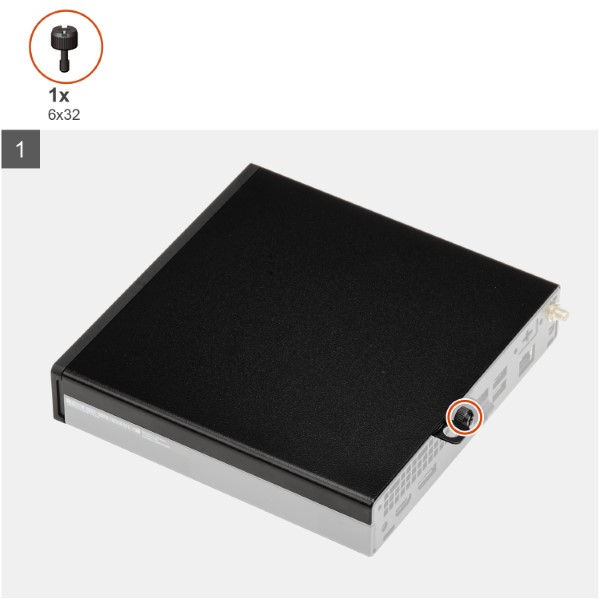

  2. 將系統側放，存取面板朝上，然後鬆開系統背面的指旋螺絲 [1]。

Optiplex 3080 MFF 側蓋

  1. 將存取面板朝電腦正面推動，然後將機箱蓋從電腦抬起取下。

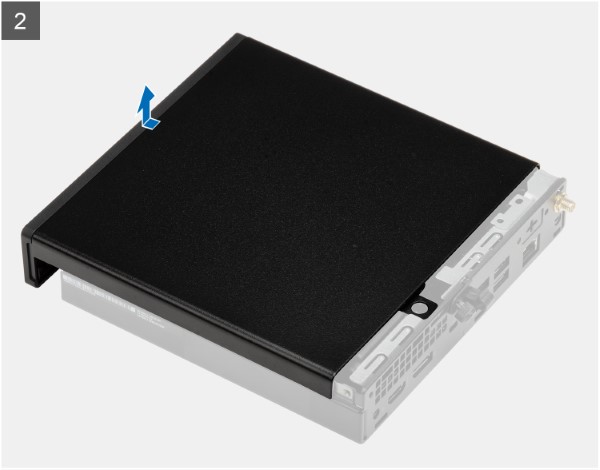

Optiplex 3080 MFF 側蓋



  1. 卸下前框之前的卸除說明：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下 側蓋。

  2. 正在建立影像。

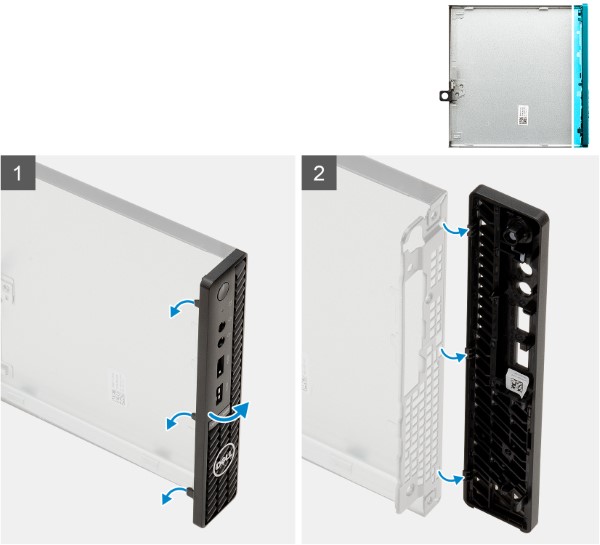

Optiplex 3080 MFF 前蓋1

  1. 撬起固定彈片 [1]，從電腦鬆開前蓋。

  2. 輕輕拉動前框，然後輕輕旋轉 [2] 以鬆開其他彈片。

  3. 從電腦卸下前蓋。



  1. 卸下風扇組件之前的卸除說明：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下 側蓋。

  2. 正在建立影像。

Optiplex 3080 MFF 風扇組件

  1. 從風扇組件上的固定導軌 [1] 抽出喇叭纜線。

  2. 壓下風扇兩側的藍色彈片，然後推動並提起風扇，以將其從系統鬆開。

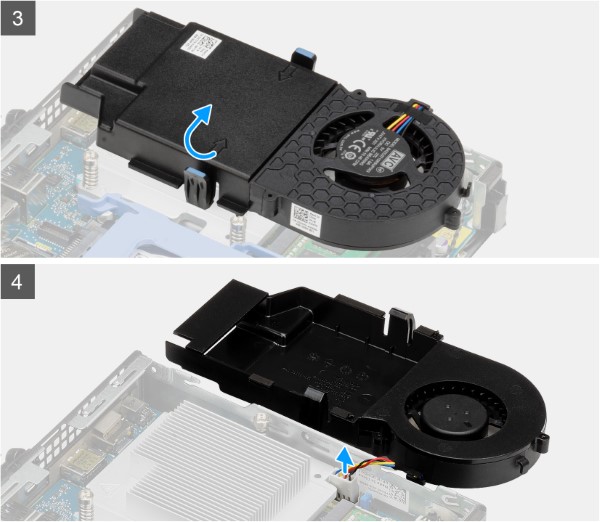

Optiplex 3080 MFF 風扇組件

  1. 將風扇組件翻面。

  2. 從主機板上的連接器拔下風扇纜線。將風扇組件從系統提起取出。



  1. 卸下 2.5 吋硬碟 （HDD） 之前的卸除說明：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下 側蓋。

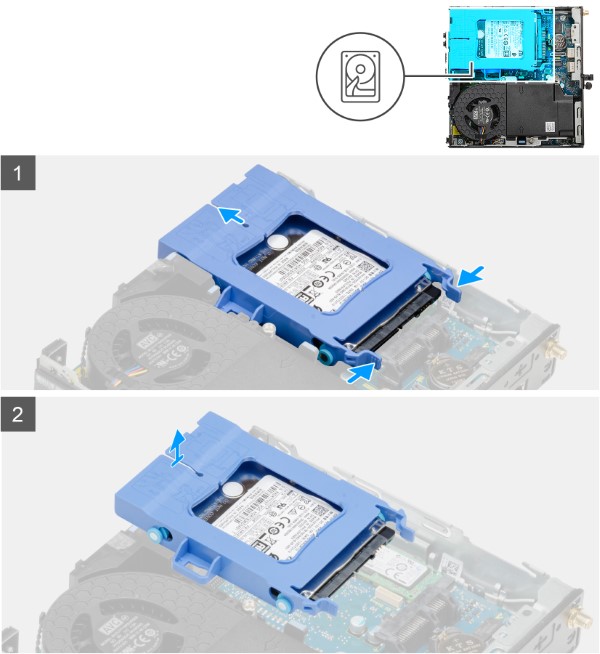

Optiplex 3080 MFF HDDA 實體

  1. 卸下 HDD 組件：

    1. 從硬碟拔下資料纜線和電源線。

    2. 壓下硬碟組件上的釋放彈片，然後朝系統正面推動，以將其從主機板上的連接器拔下。

    3. 將硬碟組件 [2] 從電腦提起取出。

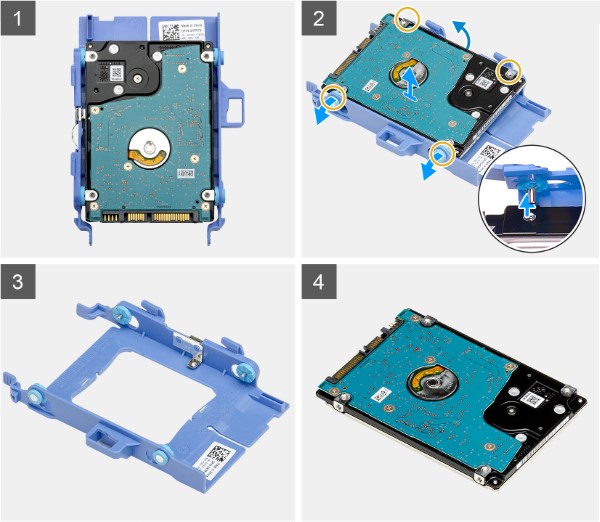

Optiplex 3080 MFF HDD 球拍

  1. 卸下 HDD 托架：

    1. 拉動硬碟托架一側，將托架上的插腳從硬碟上的插槽鬆開。

    2. 將硬碟從托架提起取出。



  1. 卸下 M.2 2230 PCIe 固態硬碟 （SSD） 之前的卸除說明：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下 側蓋 和硬碟組件。

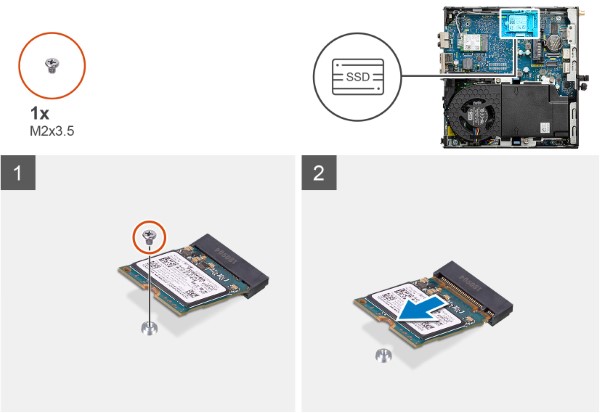

Optiplex 3080 MFF SSD

  1. 卸下將固態硬碟固定至主機板的螺絲 （M2x3.5）。

  2. 將固態硬碟從主機板扳起抽出。



  1. 卸下記憶體之前的卸除說明：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下 側蓋 和硬碟組件。

  2. 正在建立影像。

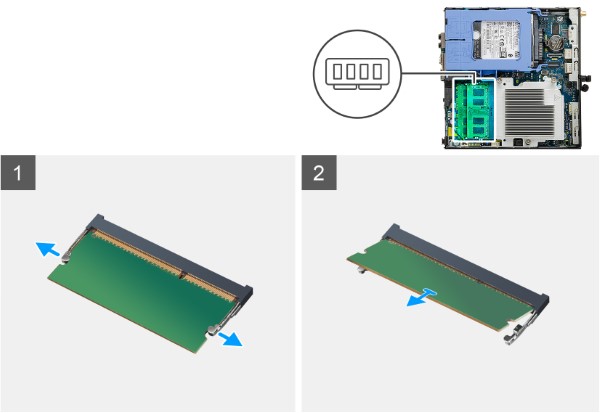

Optiplex 3080 MFF 記憶體

  1. 從記憶體模組兩側拉出固定夾，直至記憶體模組彈起。

  2. 從記憶體模組插槽中推出並卸下記憶體模組。


注意：為系統中安裝的任何額外記憶體 DIMM 重複步驟 3 和 4。



  1. 卸下 WLAN 卡之前的卸除說明：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下 側蓋 和硬碟組件。

  2. 正在建立影像。

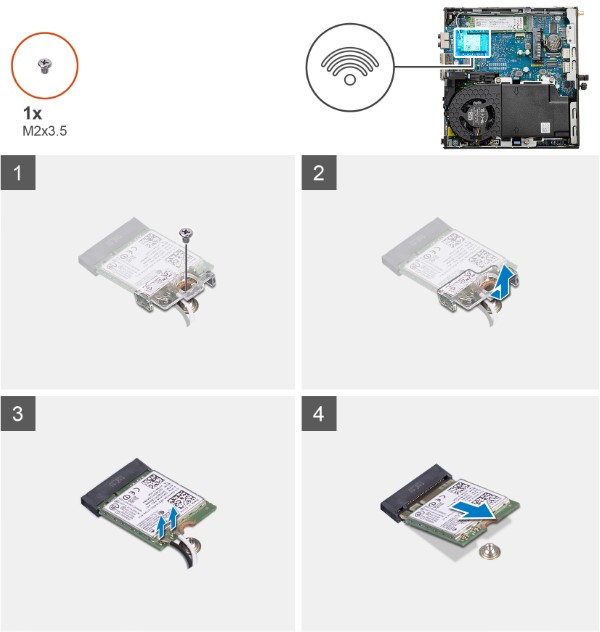

Optiplex 3080 MFF WLAN

  1. 卸下將 WLAN 卡托架固定至主機板的 （M2x3.5） 螺絲。

  2. 將 WLAN 卡托架從 WLAN 卡扳起取下。

  3. 從 WLAN 卡拔下天線纜線。

  4. 從主機板上的連接器拉出並卸下 WLAN 卡。



  1. 卸下幣式電池之前的卸除說明：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下 側蓋。

  2. 正在建立影像。

Optiplex 3080 MFF 幣式電池

  1. 使用塑膠拆殼棒，從主機板上的插槽輕輕撬出幣式電池。

  2. 從電腦取下幣式電池。



  1. 卸下內部喇叭之前的卸除說明：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下 側蓋 和 風扇組件。

  2. 正在建立影像。

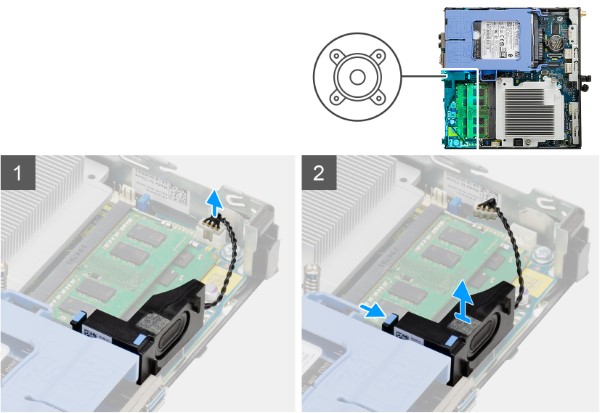

Optiplex 3080 MFF 喇叭

  1. 從主機板上的連接器拔下喇叭纜線。

  2. 壓下彈片，然後從機箱上的插槽將喇叭連同與纜線一併拉出。
