Посібник з видалення демонтажу OptiPlex 3080 Micro Form Factor (MFF) для змінного блоку клієнта (CRU)

Інструкції перед зняттям бічної кришки:

1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані мають належну резервну копію.

2. Від'єднайте всі телефонні, мережеві або USB-кабелі від комп'ютера.

3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

Покладіть систему на бік панеллю доступу догори та послабте гвинт на задній панелі системи [1].

Посуньте панель доступу до передньої частини комп'ютера та підніміть кришку подалі від комп'ютера.

Інструкції з попереднього зняття перед зняттям передньої панелі:

1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані мають належну резервну копію.

2. Від'єднайте всі телефонні, мережеві або USB-кабелі від комп'ютера.

3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

4. Зніміть бічну кришку.

Створення іміджу.

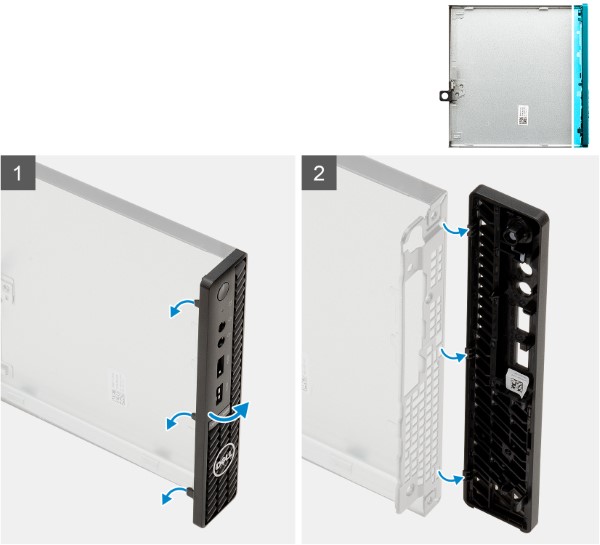

Підніміть фіксуючі язички [1], щоб звільнити передню панель від комп'ютера.

Злегка потягніть передню панель, а потім обережно поверніть [2], щоб звільнити інші виступи.

Зніміть передню рамку з комп'ютера.

Інструкції перед зняттям вентилятора в зборі:

1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані мають належну резервну копію.

2. Від'єднайте всі телефонні, мережеві або USB-кабелі від комп'ютера.

3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

4. Зніміть бічну кришку.

Створення іміджу.

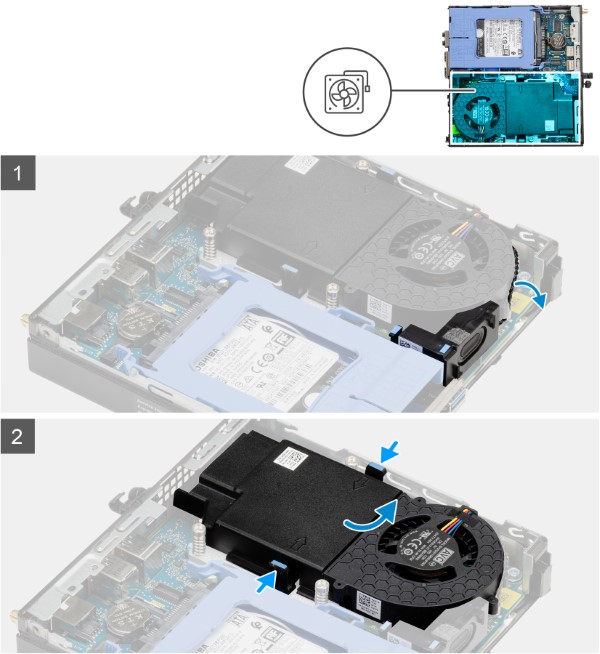

Від'єднайте кабель динаміка від направляючої [1] на вузлі вентилятора.

Натисніть сині язички з обох боків вентилятора та посуньте, щоб підняти вентилятор, щоб звільнити його від системи.

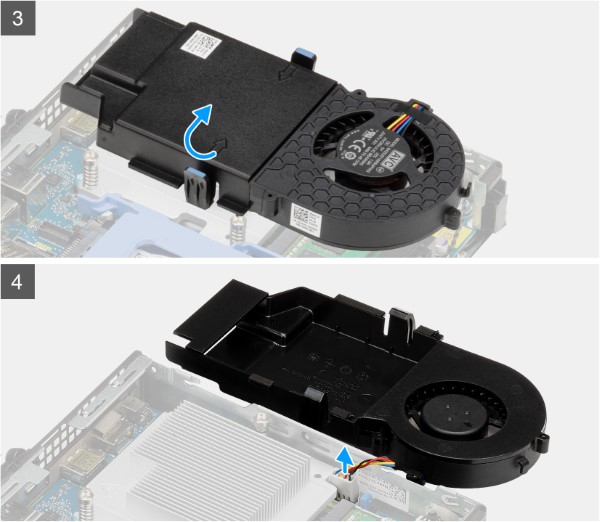

Переверніть вузол вентилятора.

Від'єднайте кабель вентилятора від роз'єму на системній платі. Підніміть вузол вентилятора з системи.

Інструкції з попереднього видалення перед вийманням 2,5-дюймового жорсткого диска (HDD):

1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані мають належну резервну копію.

2. Від'єднайте всі телефонні, мережеві або USB-кабелі від комп'ютера.

3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

4. Зніміть бічну кришку.

1. Від'єднайте кабель передачі даних і живлення від жорсткого диска.

2. Натисніть фіксатори на вузлі жорсткого диска та посуньте його до передньої частини системи, щоб від'єднати його від роз'єму на системній платі.

3. Підніміть блок жорсткого диска [2] з комп'ютера.

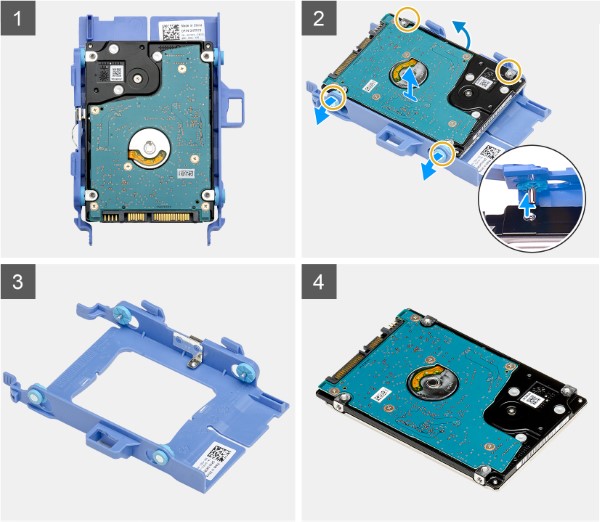

1. Потягніть за одну сторону кронштейна жорсткого диска, щоб від'єднати штифти на кронштейні від пазів на диску.

2. Підніміть жорсткий диск з кронштейна.

Інструкції з попереднього видалення перед вийманням твердотільного накопичувача (SSD) M.2 2230 PCIe:

1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані мають належну резервну копію.

2. Від'єднайте всі телефонні, мережеві або USB-кабелі від комп'ютера.

3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

4. Зніміть бічну кришку та жорсткий диск у зборі.

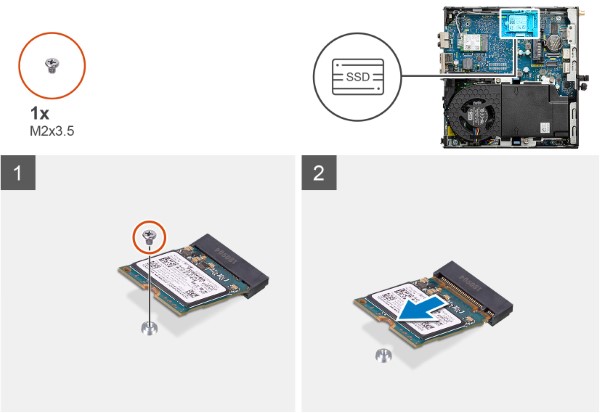

Відкрутіть гвинт (M2x3.5), який кріпить твердотільний накопичувач до системної плати.

Посуньте та підніміть твердотільний накопичувач із системної плати.

Інструкції перед видаленням перед видаленням пам'яті:

1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані мають належну резервну копію.

2. Від'єднайте всі телефонні, мережеві або USB-кабелі від комп'ютера.

3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

4. Зніміть бічну кришку та жорсткий диск у зборі.

Створення іміджу.

Потягніть фіксатори з обох боків модуля пам'яті, доки модуль пам'яті не з'явиться.

Посуньте та вийміть модуль пам'яті з гнізда модуля пам'яті.

Інструкції з попереднього видалення перед вийманням карти WLAN:

1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані мають належну резервну копію.

2. Від'єднайте всі телефонні, мережеві або USB-кабелі від комп'ютера.

3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

4. Зніміть бічну кришку та жорсткий диск у зборі.

Створення іміджу.

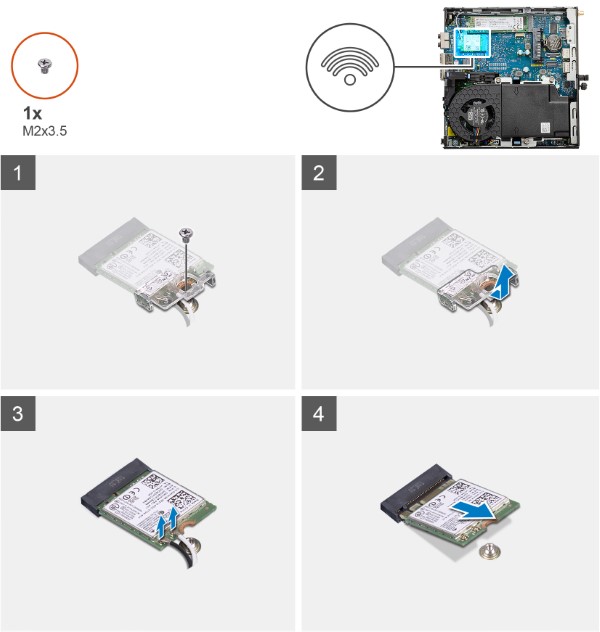

Відкрутіть гвинт (M2x3.5), який кріпить кронштейн карти WLAN до системної плати.

Посуньте та підніміть кронштейн карти WLAN подалі від карти WLAN.

Від'єднайте антенні кабелі від карти WLAN.

Посуньте та вийміть карту WLAN із роз'єму на системній платі.

Інструкції перед зняттям перед вийманням монетної батареї:

1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані мають належну резервну копію.

2. Від'єднайте всі телефонні, мережеві або USB-кабелі від комп'ютера.

3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

4. Зніміть бічну кришку.

Створення іміджу.

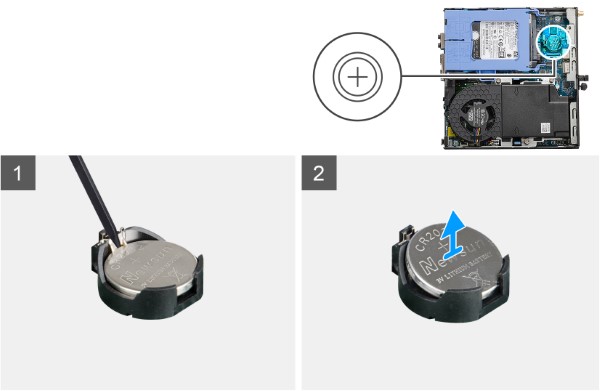

За допомогою пластикового писачка акуратно витягніть батарейку з таблетками з гнізда на системній платі.

Вийміть монетну батарею подалі від комп'ютера.

Інструкції перед зняттям внутрішніх динаміків:

1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані мають належну резервну копію.

2. Від'єднайте всі телефонні, мережеві або USB-кабелі від комп'ютера.

3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

4. Зніміть бічну кришку та вентилятор у зборі.

Створення іміджу.

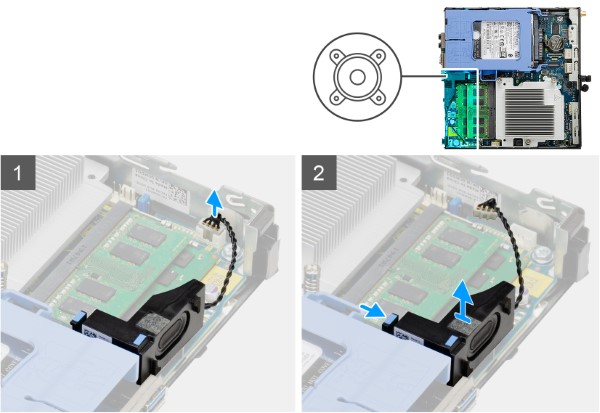

Від'єднуємо кабель динаміка від роз'єму на системній платі.

Натисніть на язичок і посуньте динамік разом із кабелем із гнізда на корпусі.
