PowerEdge: Sprawdzanie zgodności karty sieciowej

Jak sprawdzić, czy karta sieciowa (NIC) jest obsługiwana na serwerze PowerEdge

Spis treści:

• Czy jest to karta sieciowa firmy Dell z oprogramowaniem wewnętrznym firmy Dell?
• Sprawdź typ interfejsu karty sieciowej
• Sprawdź dostępne risery i gniazda
• Obsługa listy zgodności sprzętu systemu operacyjnego (HCL)
• Sprawdź dostępne aktualizacje oprogramowania wewnętrznego w witrynie pomocy technicznej

Czy jest to karta sieciowa firmy Dell z oprogramowaniem wewnętrznym firmy Dell?

Jeśli na karcie sieciowej nie działa oprogramowanie wewnętrzne firmy Dell, mogą wystąpić nieoczekiwane wyniki po zainstalowaniu karty sieciowej w serwerze.

• Bez oprogramowania wewnętrznego firmy Dell sprzęt serwerowy nie może prawidłowo komunikować się z kartą sieciową.
• Może to powodować objawy, takie jak zwiększona prędkość wentylatora, ponieważ serwer może nie być w stanie prawidłowo monitorować swojej temperatury.
• Aktualizacje oprogramowania wewnętrznego z poziomu kontrolera IDRAC nie są możliwe, ponieważ pliki oprogramowania wewnętrznego firm innych niż Dell nie są obsługiwane.
• Niezawodność sterowników może stanowić problem, ponieważ sterowniki firmy Dell są sprawdzane pod kątem zgodności z wersjami oprogramowania wewnętrznego firmy Dell.

Powrót do góry

Sprawdź typ interfejsu karty sieciowej:

Standardowy interfejs PCIe jest ogólnie obsługiwany przez wszystkie serwery z gniazdem na płycie głównej, jak w serwerach w obudowie typu tower, lub z kartą nośną PCIe w serwerach montowanych w szafie serwerowej. Inne typy interfejsów mają wyspecjalizowane gniazdo i w większości przypadków mają tylko jedno dostępne gniazdo.

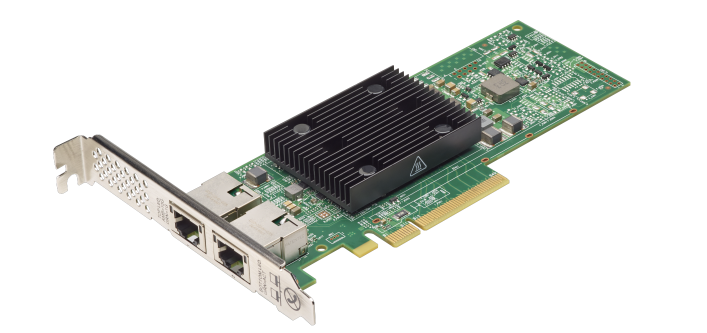

PCIE:

• Głównym zastrzeżeniem wobec kart PCIe jest to, że mają one różne prędkości PCIE, takie jak Gen3/Gen4/Gen5, oraz różne rozmiary gniazd fizycznych, takich jak gniazda o pełnej wysokości (FH) lub połowie wysokości (HH), gniazda niskoprofilowe (LP).
• Jeśli chodzi o różne generacje PCIE, są one wstecznie kompatybilne. Oznacza to, że karta PCIe piątej generacji może pracować w gnieździe PCIe czwartej generacji, ale szybkość jest ograniczona do gniazda czwartej generacji.

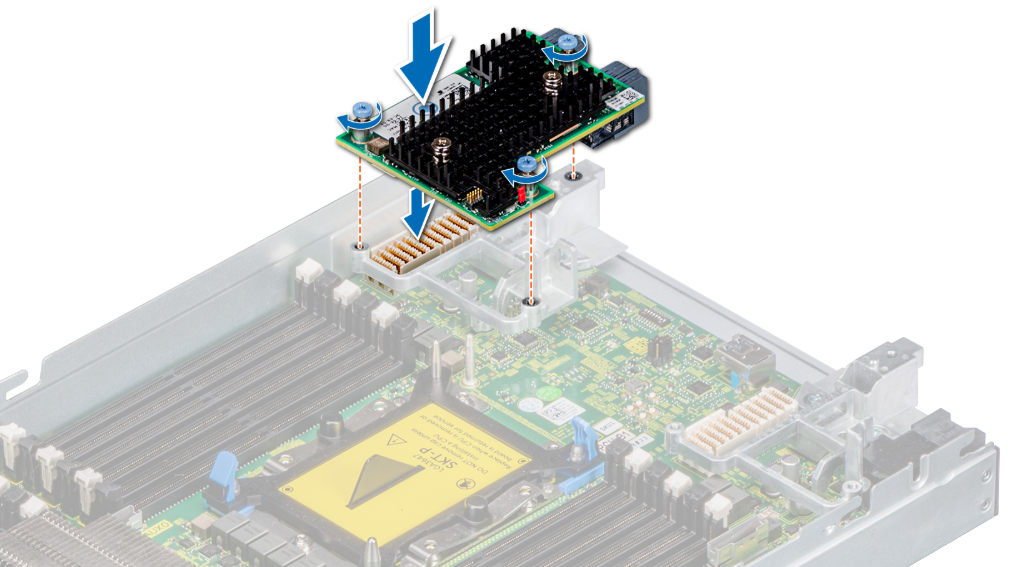

Półpiętro:

• Instaluje się w gnieździe Mezzanine na płycie głównej

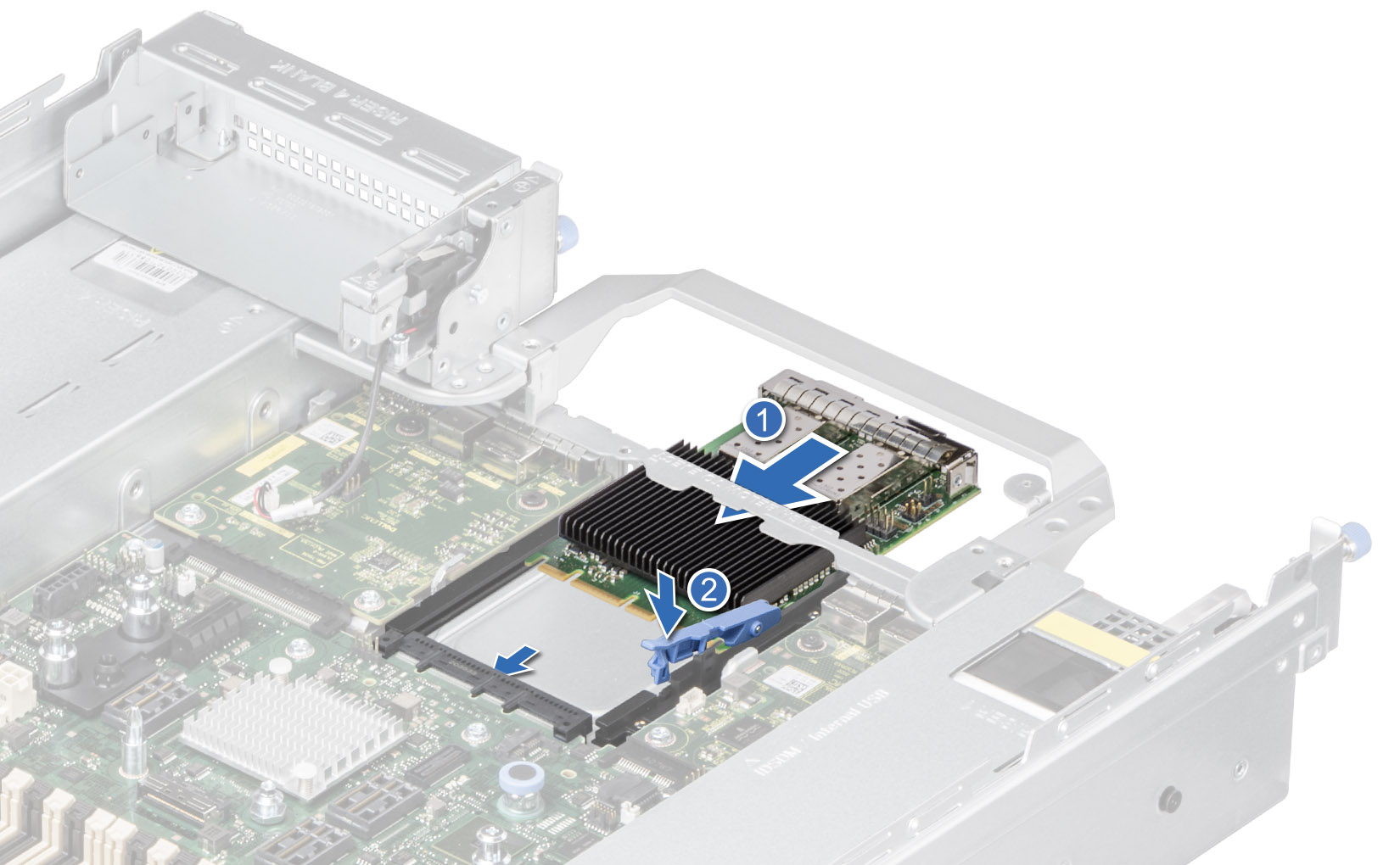

Open Compute Project (OCP):

•  Karty sieciowe OCP są podobne do kart mezzanine, z tą różnicą, że instaluje się je z tyłu serwera w gnieździe OCP na płycie głównej. Niektóre karty OCP są wymienione jako OCP Mezz.



Sieciowa karta rozszerzenia (NDC):

• NDC instaluje się bezpośrednio w gnieździe NDC na płycie głównej pokazanej poniżej.



Powrót do góry

Sprawdź dostępne karty riser i gniazda:

Aby sprawdzić, jakie karty riser i gniazda są dostępne na serwerze, należy zapoznać się z Podręcznikiem instalacji i serwisowania serwerów.

• Aby uzyskać szczegółowe informacje, zobacz LKB: PowerEdge: Rozwiązywanie problemów z wykrywaniem urządzeń PCIe

Powrót do góry

Obsługa listy zgodności sprzętu systemu operacyjnego (HCL):

W większości przypadków główny problem ze zgodnością wynika z obsługi systemu operacyjnego.

Na przykład starsze karty sieciowe mogą działać na poziomie sprzętowym, ale zainstalowany system operacyjny może przestać obsługiwać kartę lub zapewniać dla niej jakiekolwiek sterowniki.

Sprawdź, czy zainstalowana wersja systemu operacyjnego serwera obsługuje kartę sieciową, korzystając z listy zgodności sprzętowej systemu operacyjnego.

• RHEL:https://catalog.redhat.com/hardware
• Ubuntu: https://ubuntu.com/certified/servers
• SLES: https://www.suse.com/yesCertified/home
• VMware ESXi:https://compatibilityguide.broadcom.com/
• Windows Server:https://partner.microsoft.com/en-us/dashboard/hardware/search/cpl

Powrót do góry

Sprawdź dostępne aktualizacje oprogramowania wewnętrznego w witrynie pomocy technicznej:

Jeśli na stronie pomocy technicznej serwera znajdują się aktualizacje sterowników i oprogramowania wewnętrznego karty sieciowej, w sekcji dodatkowych informacji o oprogramowaniu wewnętrznym zostaną wyświetlone obsługiwane modele serwerów i określone karty sieciowe.

Wykonaj następujące czynności, aby sprawdzić, czy karta sieciowa jest obsługiwana przez oprogramowanie wewnętrzne dostępne na liście:

• W witrynie pomocy technicznej: po wprowadzeniu modelu lub kodu serwera i kliknięciu opcji Sterowniki i pliki do pobrania można wyszukać dostępne aktualizacje oprogramowania wewnętrznego karty sieciowej zgodne z daną marką karty sieciowej. W poniższym przykładzie sprawdzamy zgodność konkretnej karty sieciowej Broadcom.



• Po kliknięciu aktualizacji oprogramowania wewnętrznego w celu jej otwarcia pojawia się opcja Wyświetl szczegółowe informacje o sterownikach i kliknij łącze.



• Na stronie szczegółów u dołu znajduje się sekcja Dodatkowe szczegóły, w której można sprawdzić opcje Systemy zgodne i Dotyczy.



• Opcja Zgodne systemy zawiera listę wszystkich serwerów obsługujących aktualizację oprogramowania wewnętrznego oraz modeli kart sieciowych znalezionych w opcji Dotyczy. Najpierw sprawdź, czy na liście znajduje się wymagany model serwera.



• Opcja Dotyczy pokazuje wszystkie typy i modele kart sieciowych, które obsługują oprogramowanie wewnętrzne. W tym miejscu można sprawdzić, czy dany model karty sieciowej znajduje się na liście.
