PowerEdge. Проверка совместимости сетевых плат

Как проверить, поддерживается ли сетевая плата (NIC) на сервере PowerEdge

Содержание

• Это сетевая плата Dell с микропрограммой Dell?
• Проверьте тип интерфейса сетевой платы
• Проверьте доступные переходники и разъемы
• Проверка поддержки списка совместимости оборудования ОС (HCL)
• Проверьте доступные обновления микропрограммы на сайте технической поддержки

Это сетевая плата Dell с микропрограммой Dell?

Если сетевая плата не работает под управлением микропрограммы Dell, то при установке сетевой платы на сервере могут возникнуть непредвиденные результаты.

• Без микропрограммы Dell оборудование сервера не может должным образом взаимодействовать с сетевой платой.
• Это может привести к таким признакам, как увеличение скорости вращения вентиляторов, поскольку сервер может не поддерживать надлежащий контроль температуры.
• Обновление микропрограммы через IDRAC невозможно, так как файлы микропрограмм сторонних производителей не поддерживаются.
• Совместимость драйверов может быть проблемой, так как драйверы Dell проверяются на соответствие версиям микропрограммы Dell.

В начало

Проверьте тип интерфейса сетевой платы:

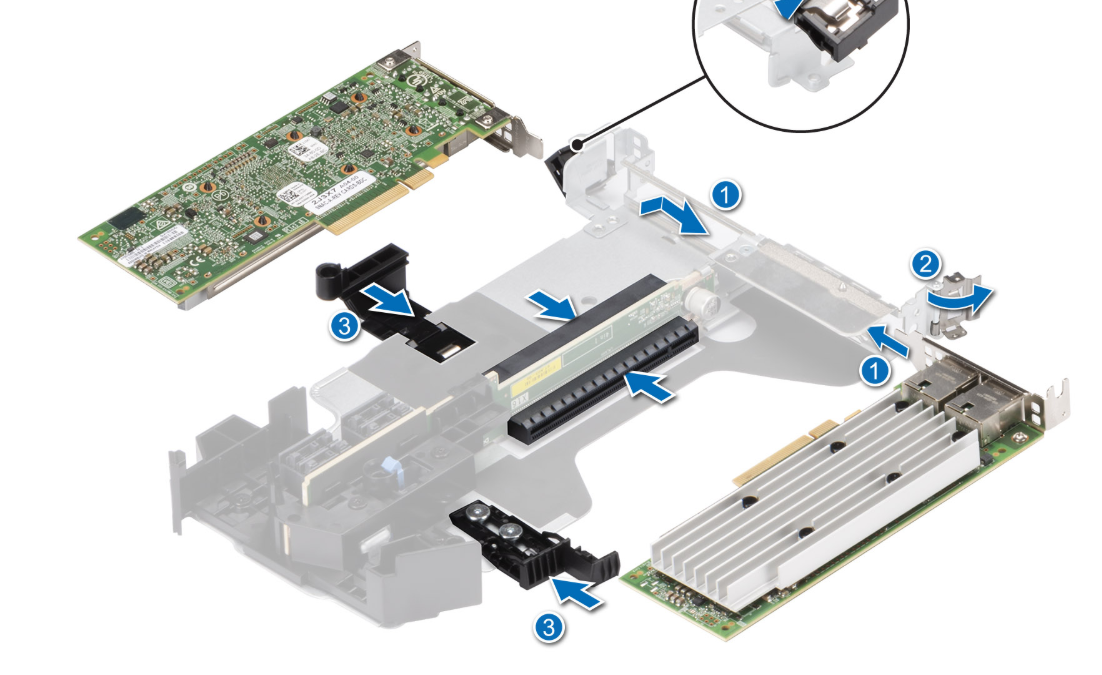

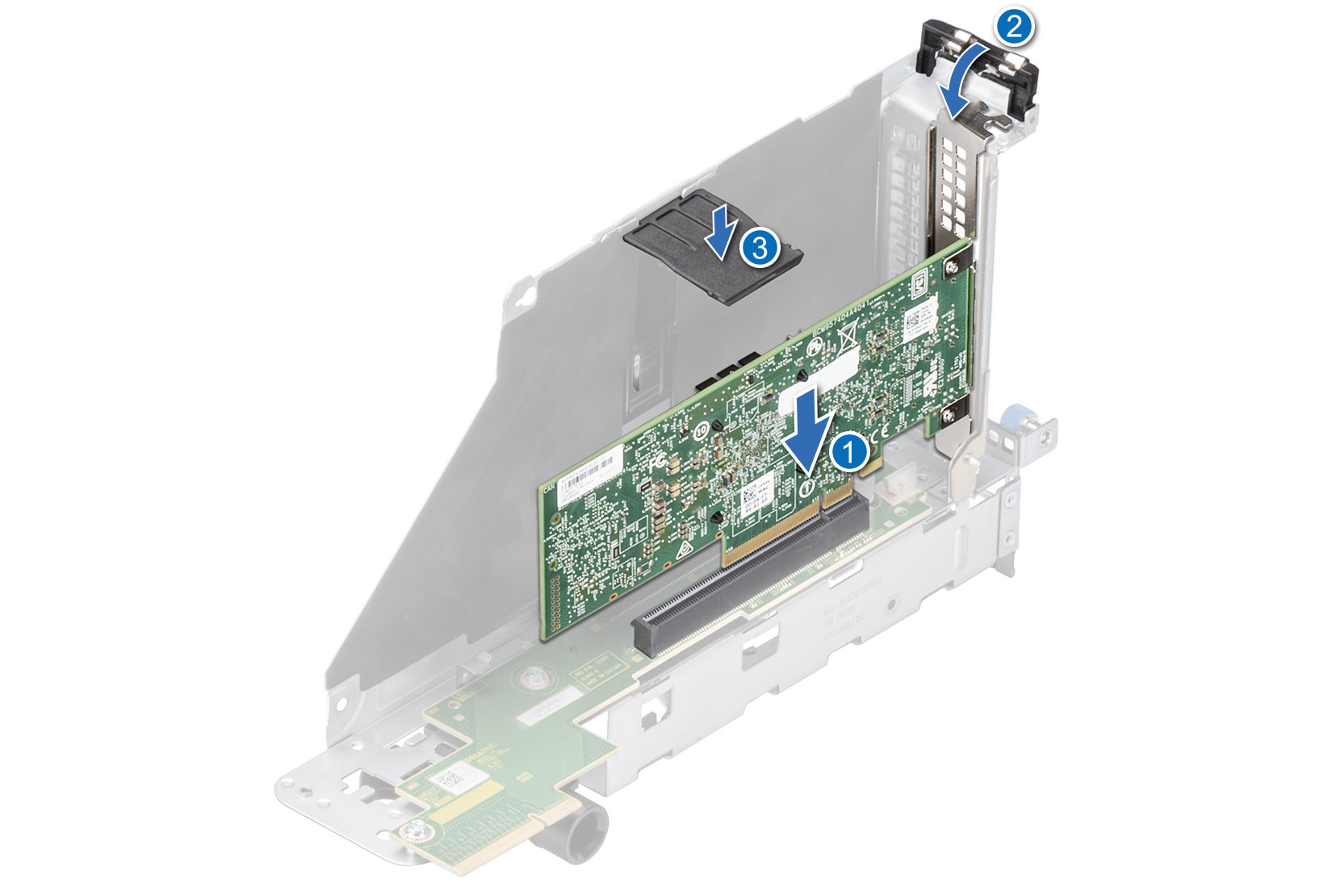

Стандартный интерфейс PCIe в целом поддерживается всеми серверами либо с разъемом на самой системной плате, как в серверах в корпусе Tower, либо с переходной платой PCIe на стоечных серверах. Интерфейсы других типов имеют специальный слот, и в большинстве случаев в них доступен только один слот.

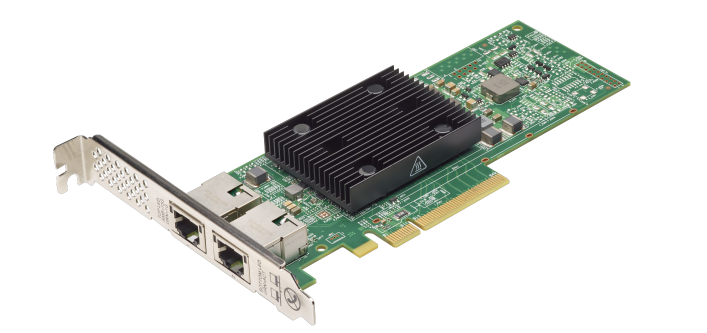

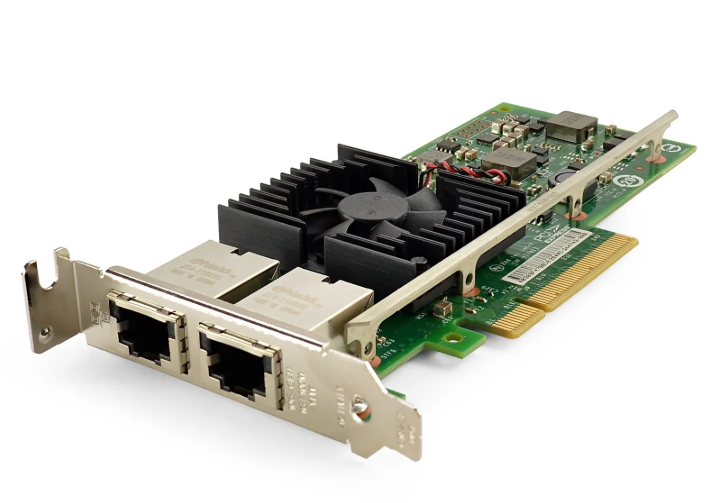

PCIE:

• Основное предостережение к платам PCIe заключается в том, что они имеют разные номиналы скорости PCIE, такие как Gen3/Gen4/Gen5, и разные физические размеры слотов, такие как слоты полной высоты (FH) или половинной высоты (HH), низкого профиля (LP).
• Когда дело доходит до различных поколений PCIE, они обратно совместимы. Это означает, что плата PCIe Gen5 может работать в слоте PCIe Gen4, но будет ограничена скоростью слота Gen4.

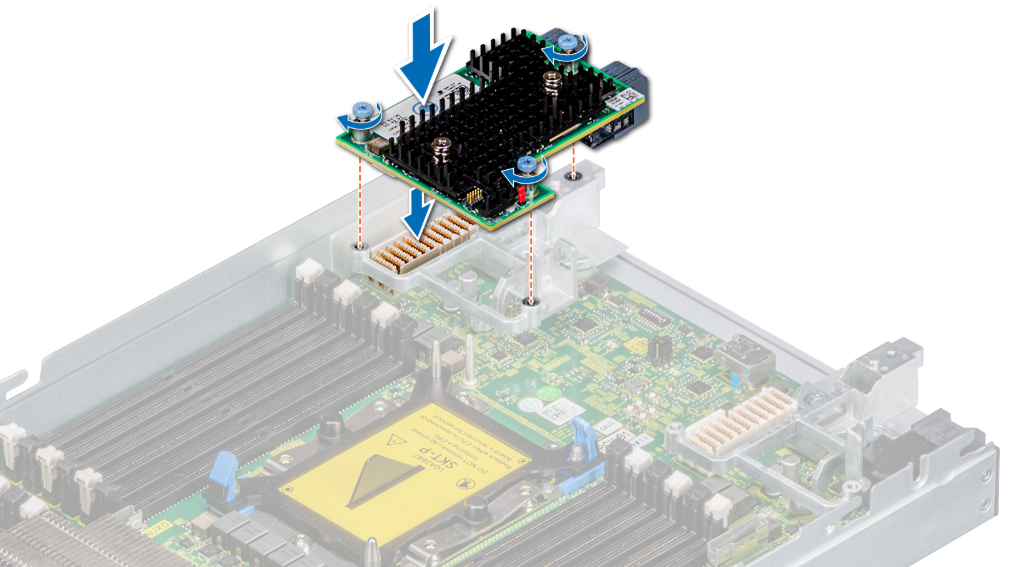

Мезонин:

• Установка в слот мезонинной платы на системной плате

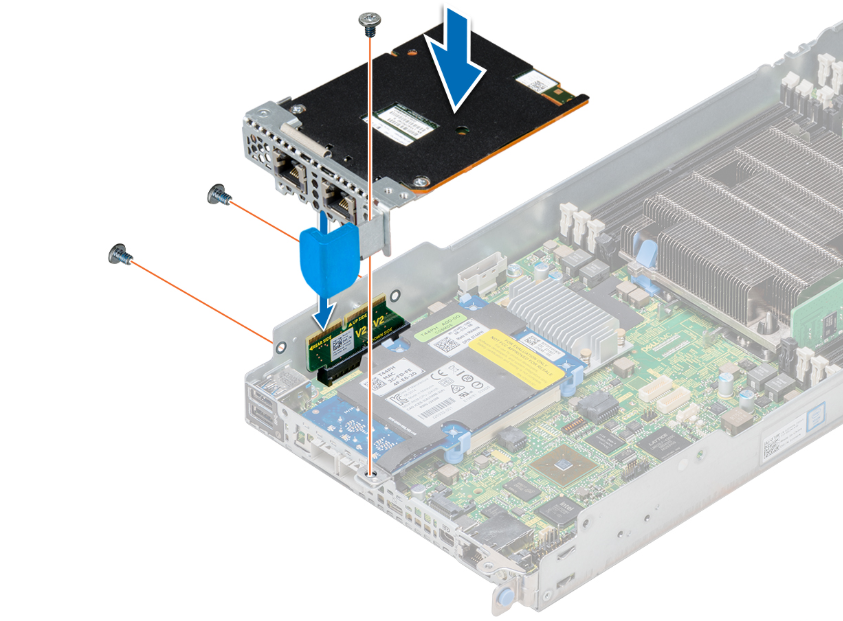

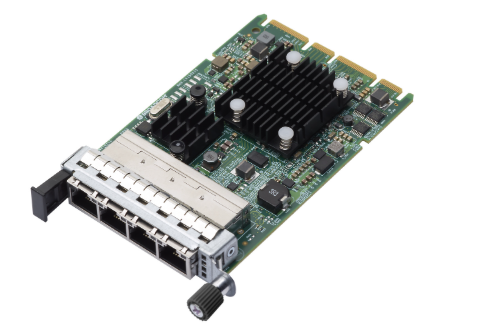

Open Compute Project (OCP).

•  Сетевые платы OCP аналогичны мезонинным платам, только они устанавливаются с задней стороны сервера в слот OCP на системной плате. Некоторые платы OCP указаны как мезонинные платы OCP.

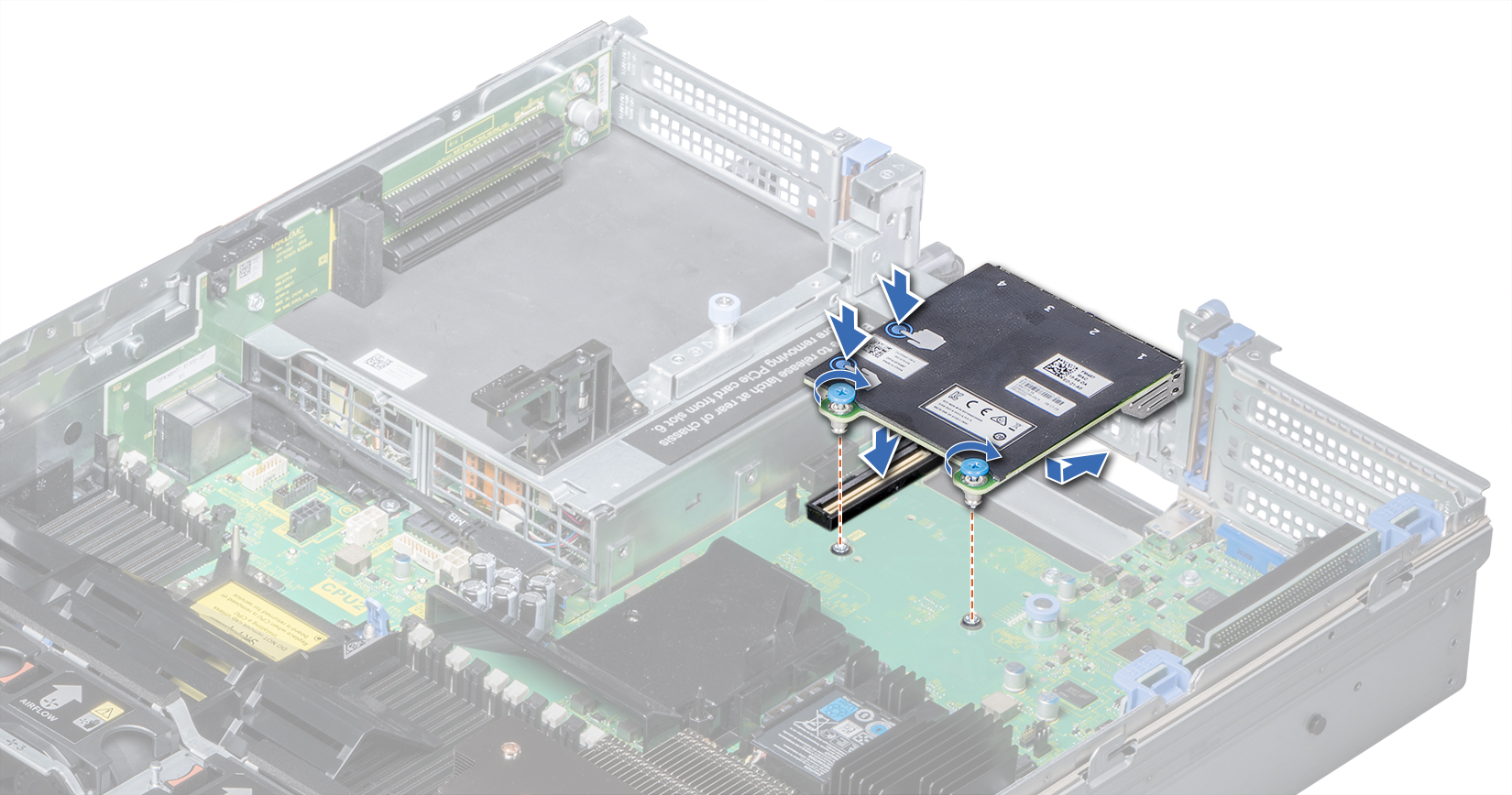

Дочерняя сетевая плата (NDC):

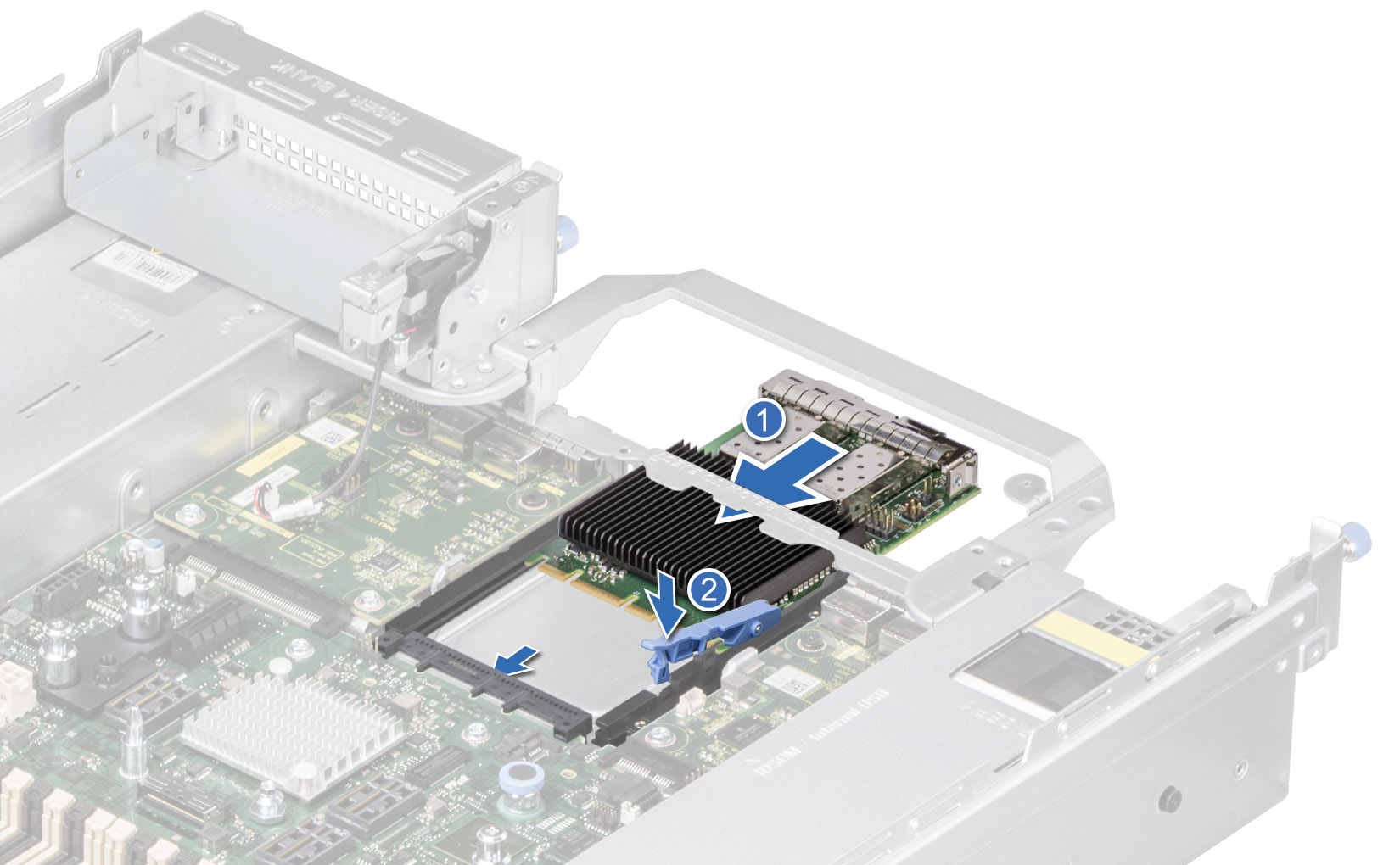

• NDC устанавливается непосредственно в слот NDC на системной плате, как показано ниже.



В начало

Проверьте доступные переходники и разъемы:

Чтобы узнать, какие переходники и разъемы доступны на сервере, см. Руководство по установке и обслуживанию серверов.

• Подробную информацию см. в разделе LKB: PowerEdge. Поиск и устранение неисправностей при обнаружении устройств PCIe

В начало

Проверьте поддержку списка совместимого оборудования ОС (HCL).

В большинстве случаев основная проблема с совместимостью связана с поддержкой ОС.

Например, старые сетевые платы могут работать на аппаратном уровне, но установленная ОС может больше не поддерживать эту плату или не предоставлять для нее драйверы.

Убедитесь, что установленная версия ОС сервера поддерживает сетевую плату, используя списки совместимости аппаратного обеспечения ОС.

• RHEL: https://catalog.redhat.com/hardware
• Ubuntu: https://ubuntu.com/certified/servers
• СЛЭС: https://www.suse.com/yesCertified/home
• VMware ESXI:https://compatibilityguide.broadcom.com/
• Windows Server:https://partner.microsoft.com/en-us/dashboard/hardware/search/cpl

В начало

Проверьте доступные обновления микропрограммы на сайте поддержки:

Если на странице поддержки серверов отображаются обновления драйверов и микропрограмм для сетевых плат, в разделе дополнительной информации о микропрограмме перечислены поддерживаемые модели серверов и конкретные сетевые платы.

Выполните следующие действия, чтобы убедиться, что сетевая плата поддерживается из указанного списка доступных микропрограмм.

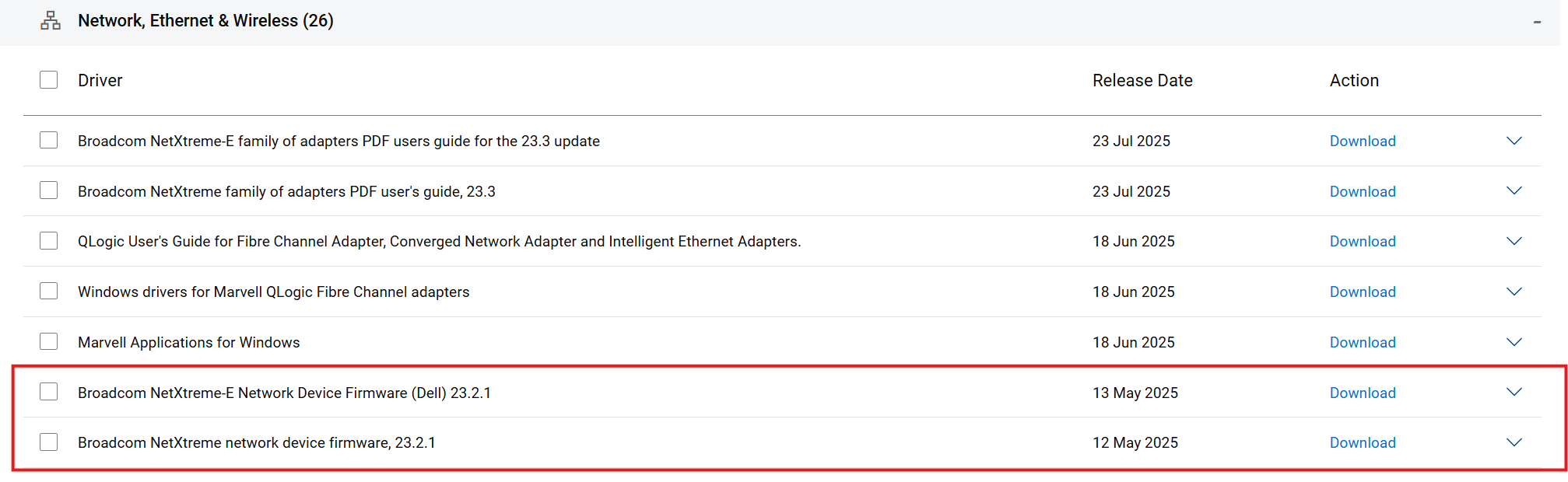

• На сайте поддержки, указав модель или код сервера и нажав «Драйверы и загружаемые материалы», можно найти доступные обновления микропрограммы сетевых плат, соответствующие рассматриваемой марке. В приведенном ниже примере мы ищем совместимость для конкретной сетевой платы Broadcom.

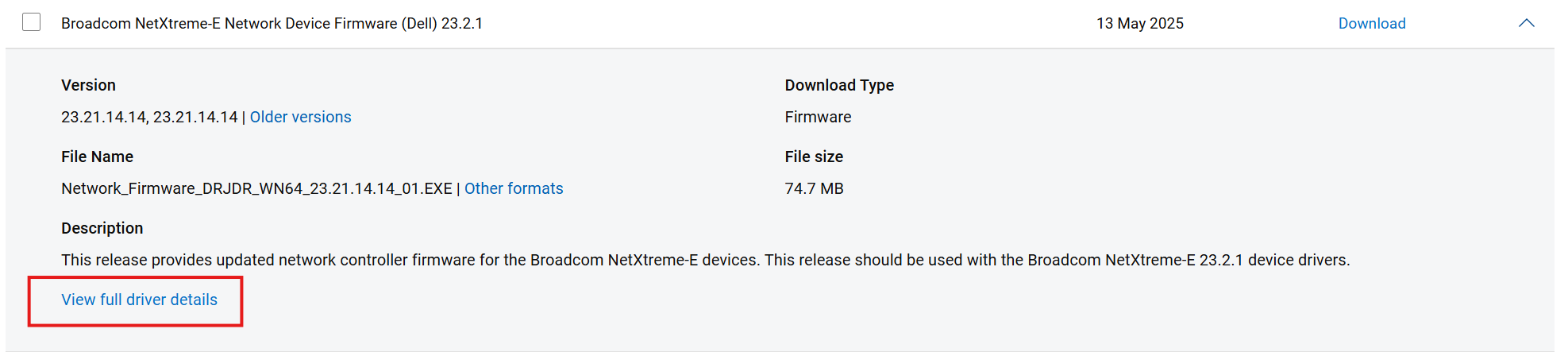

• При нажатии на обновление микропрограммы отображается параметр Просмотр полных сведений о драйвере , нажмите на ссылку.

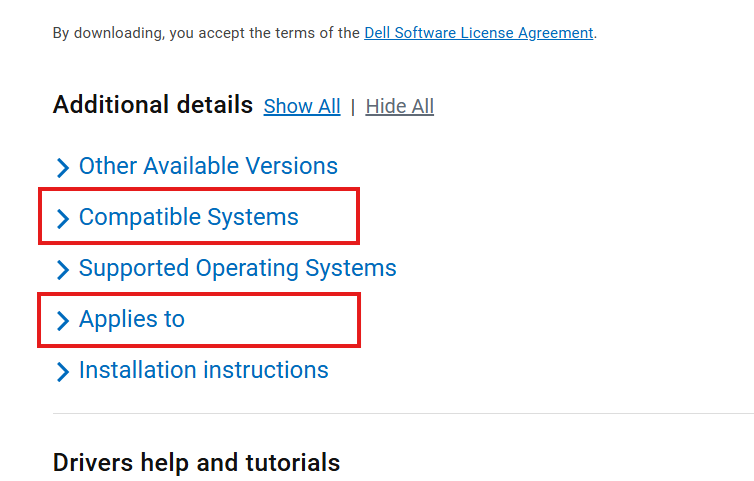

• Внизу страницы сведений находится раздел «Дополнительные сведения», где можно выбрать параметры «Совместимые системы» и «Применяется к».

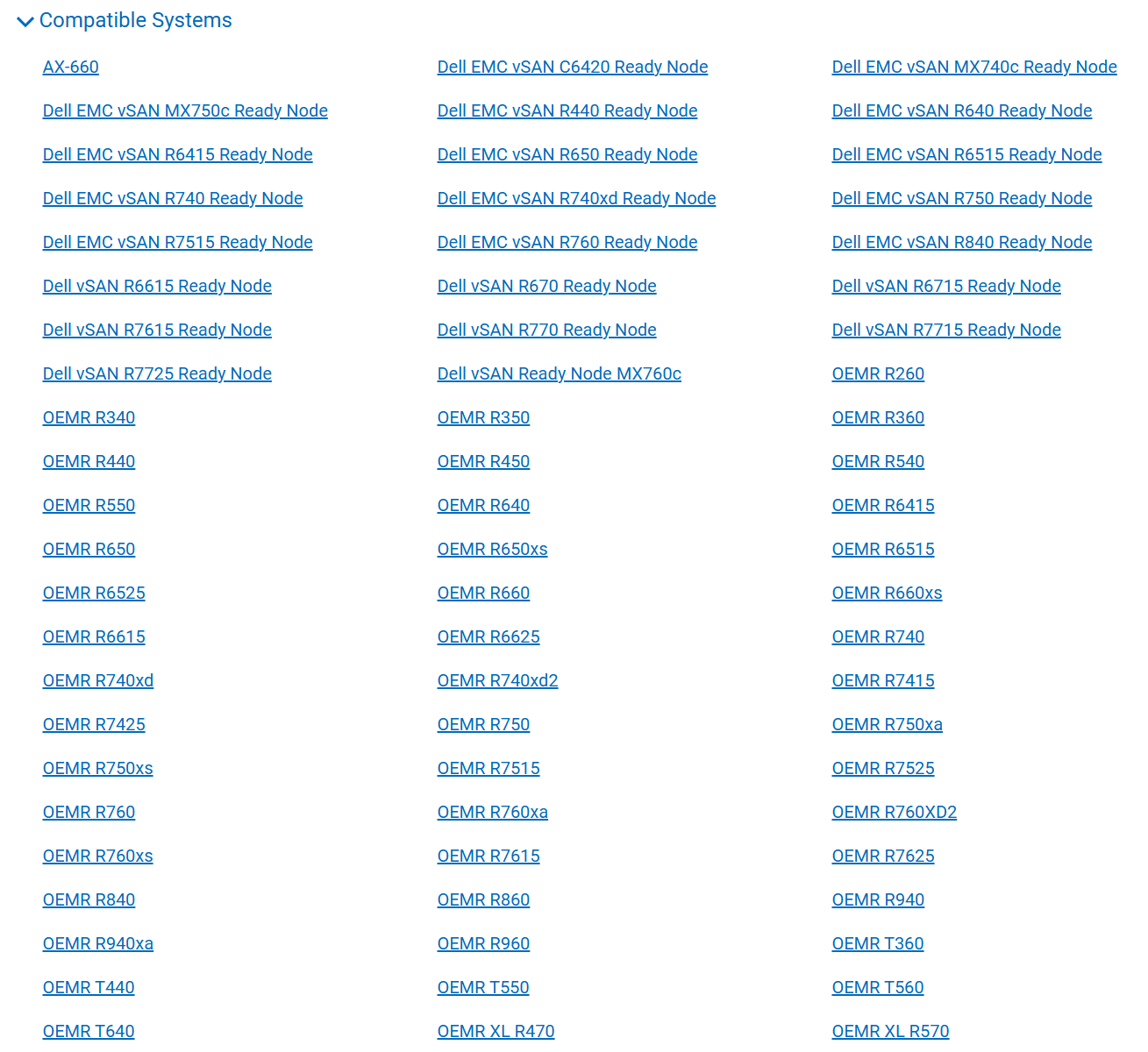

• В параметре «Совместимые системы» отображается список всех серверов, которые поддерживают обновление микропрограммы, а также моделей сетевых плат, которые можно найти в параметре «Применяется к». Сначала убедитесь, что требуемая модель сервера указана в списке.

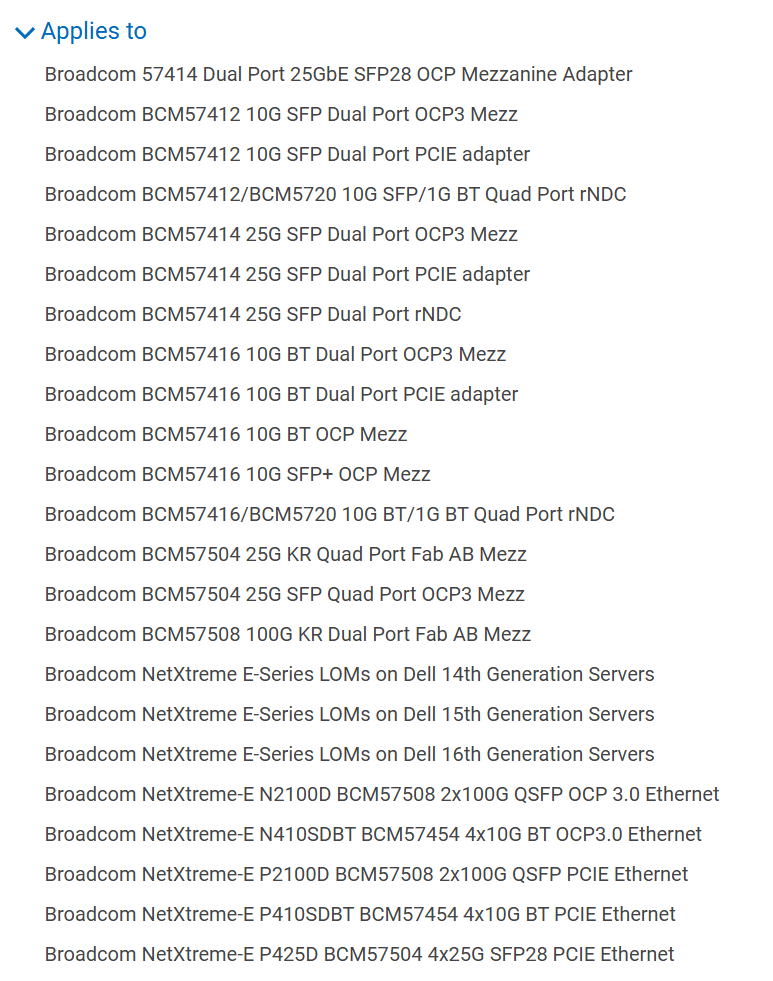

• В поле Применяется к отображаются все типы и модели сетевых плат, которые поддерживают микропрограмму. Здесь можно проверить, указана ли в списке модель сетевой платы.



В начало
