Mellanox MT27800 Family ConnectX-5 -linkki ei toimi vaihdon jälkeen
Summary: Dellin osanumero (DPN) 6FKDT Viallinen verkkokortin vaihto löytyy, linkki katkennut, mutta TSR- tai SupportAssist-lokissa ei näy virhettä.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Ongelman taustaa:
- Mellanox ConnectX-5:tä ei tunnisteta laiteasetuksissa
- Kun verkkokortti on vaihdettu, laite tunnistaa Mellanox ConnectX-5:n Laiteasetukset-kohdassa, mutta linkki ei toimi tai ongelma jatkuu
Toimitetut laitteistotiedot:
- Kaksi identtistä palvelinta, mutta vain yksi yksikkö havaitsee tämän ongelman
- Molemmilla palvelimilla on käyttöjärjestelmä CentOS 7.5
DAC-QSFP28-100G-5.0M(DPN 0FN4FC)- Mellanox-ajurin versio 4.5-1.0.1
- Hyviksi vahvistetut DAC-kaapelit ja kytkinportit ristiin
- DPN 6FKDT on InfiniBand-kortti, joka on osa hallitsemattomia sovittimia, jotka eivät pysty hankkimaan korttitietoja.
Esimerkki:
Katso alla olevasta esimerkistä kortin laiteohjelmisto, korttiasetukset ja linkin tila:
Kuva 1: Esimerkki kortin laiteohjelmistotasosta, korttiasetuksista ja linkin tilasta
Katso alla olevasta esimerkistä kortin laiteohjelmisto, korttiasetukset ja linkin tila:
Kuva 1: Esimerkki kortin laiteohjelmistotasosta, korttiasetuksista ja linkin tilasta
Käyttöjärjestelmätason tiedot:
ibstatkomento - Kyselyt InfiniBand-laitteen perustila- Käyttäjä suorittaa "
ibstat" komento ongelmalliselta palvelimelta ja palvelimelta, joka toimii odotetulla tavalla vertailua varten
Esimerkki:
Ongelmallinen Mellanox-kortti löytyi linkkikerroksesta "InfiniBand"
Ongelmallinen Mellanox-kortti löytyi linkkikerroksesta "InfiniBand"

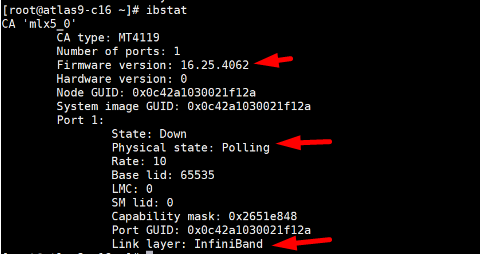

Kuva 2: Kuvakaappaus ongelmallisesta Mellanox-kortista, jossa on linkki "InfiniBand"
Mellanox-kortti toimi suunnitellusti, ja se löysi linkkikerroksen, jossa näkyy "Ethernet"
Kuva 3: Näyttökuva suunnitellusta työskentelystä Mellanox-kortti linkillä "Ethernet"
Vahvistettu käyttäjältä, onko kytketty InfiniBand- vai Ethernet-kytkimeen
- Käyttäjä vahvistaa, että Mellanox-kortti on kytketty Ethernet-kytkimeen
Cause
Huomautukset
- Koska tämä on ConnectX-5 VPI -kortti, se tarkoittaa, että se voidaan asettaa suorittamaan Ethernet- tai InfiniBand-tilaa.
- Jos tämä kortti toimii InfiniBand-tilassa, sillä ei voi olla yhteyttä Ethernet-kytkimeen.
- Korvaavan kortin oletuslinkkitilan tulisi aina olla InfiniBandissa.
Resolution
Seuraa NVIDIA-artikkelia Käyttäminen mlxconfig
IB/ETH Parametrit.
Voit asettaa IB/ETH parametrit kautta mlxconfig, käytä seuraavaa komentoriviä:
# mlxconfig -d <device> set [LINK_TYPE_P1=<link_type>] [LINK_TYPE_P2=<link_type>]
Esimerkki:
Molempien porttien määrittäminen Ethernetiksi:
# mlxconfig -d /dev/mst/mt4119_pciconf0 set LINK_TYPE_P1=2 LINK_TYPE_P2=2 Device #1: ---------- Device type: ConnectX5 Name: MCX556A-ECA_Ax Description: ConnectX-5 VPI adapter card; EDR IB (100Gb/s) and 100GbE; dual-port QSFP28; PCIe3.0 x16; tall bracket; ROHS R6 Device: /dev/mst/mt4119_pciconf0 Configurations: Next Boot New LINK_TYPE_P1 IB(1) ETH(2) LINK_TYPE_P2 IB(1) ETH(2) Apply new Configuration? (y/n) [n] : y Applying... Done! -I- Please reboot machine to load new configurations. Remarks P1 = Port 1 P2 = Port 2 Value 1 for InfiniBand Value 2 for Ethernet
Muut resurssit:
