O link do Mellanox MT27800 Family ConnectX-5 fica inativo após a substituição
Summary: Número de peça (DPN) da Dell 6FKDT: falha na substituição da placa de rede encontrada com o link inativo, mas não há nenhum erro exibido no registro do TSR ou do SupportAssist.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Histórico do problema:
- Mellanox ConnectX-5 não é detectado em Device Setting
- Depois de substituir a placa de rede, é possível detectar Mellanox ConnectX-5 em Device Setting, mas o link está inativo ou polling
Informações de hardware fornecidas:
- Dois servidores idênticos, mas apenas uma unidade identifica esse problema
- Ambos os servidores têm o sistema operacional CentOS 7.5
DAC-QSFP28-100G-5.0M(DPN 0FN4FC)- Mellanox Driver versão 4.5-1.0.1
- O usuário faz a troca cruzada dos cabos DAC confirmados como bons e das portas do switch
- O DPN 6FKDT é uma placa InfiniBand que faz parte de adaptadores não gerenciados que não conseguem obter informações da placa.
Exemplo:
Consulte o exemplo abaixo para obter informações sobre firmware da placa, configuração da placa e status do link:
Figura 1: Exemplo de nível de firmware da placa, configuração da placa e status do link
Consulte o exemplo abaixo para obter informações sobre firmware da placa, configuração da placa e status do link:
Figura 1: Exemplo de nível de firmware da placa, configuração da placa e status do link
As informações no nível do sistema operacional são fornecidas:
ibstatcommand — consulta o status básico do dispositivo InfiniBand- O usuário executa "
ibstat" do servidor problemático e do servidor que está funcionando conforme esperado para comparação
Exemplo:

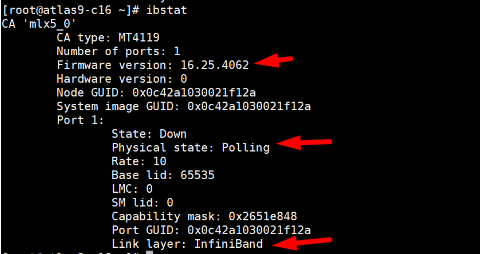

Placa Mellanox problemática encontrada camada de link mostrado "InfiniBand"
Placa Mellanox problemática encontrada camada de link mostrado "InfiniBand"
Figura 2: Captura de tela de uma placa Mellanox problemática com o link "InfiniBand"
Trabalhando como projetado, a placa Mellanox encontrou a camada de link mostrada "Ethernet"
Figura 3: Captura de tela do funcionamento da placa Mellanox com o link "Ethernet"
Confirmado com o usuário se conectado a um switch InfiniBand ou a um switch Ethernet
- O usuário confirma que a placa Mellanox está conectada a um switch Ethernet
Cause
Observações
- Como esta é uma placa VPI ConnectX-5, isso significa que ela pode ser configurada para executar o modo Ethernet ou o modo InfiniBand.
- Se essa placa estiver sendo executada no modo InfiniBand, ela não poderá ter uma conexão com um switch Ethernet.
- O modo de link padrão da placa de substituição deve estar sempre em InfiniBand.
Resolution
Siga o artigo da NVIDIA Usando mlxconfig
IB/ETH Parâmetros.
Para definir IB/ETH parâmetros através de mlxconfig, use a seguinte linha de comando:
# mlxconfig -d <device> set [LINK_TYPE_P1=<link_type>] [LINK_TYPE_P2=<link_type>]
Exemplo:
Configurando ambas as portas como Ethernet:
# mlxconfig -d /dev/mst/mt4119_pciconf0 set LINK_TYPE_P1=2 LINK_TYPE_P2=2 Device #1: ---------- Device type: ConnectX5 Name: MCX556A-ECA_Ax Description: ConnectX-5 VPI adapter card; EDR IB (100Gb/s) and 100GbE; dual-port QSFP28; PCIe3.0 x16; tall bracket; ROHS R6 Device: /dev/mst/mt4119_pciconf0 Configurations: Next Boot New LINK_TYPE_P1 IB(1) ETH(2) LINK_TYPE_P2 IB(1) ETH(2) Apply new Configuration? (y/n) [n] : y Applying... Done! -I- Please reboot machine to load new configurations. Remarks P1 = Port 1 P2 = Port 2 Value 1 for InfiniBand Value 2 for Ethernet
Outros recursos:
