SmartFabric OS10 Virtual Link Trunking Layer 2 referentiearchitectuur

Met Dell Virtual Link Trunking kan Layer-2-informatie worden gedeeld over de twee knooppunten. Voor dit doel worden dezelfde VLT domain-id Moet op beide worden geconfigureerd VLT Knooppunten. Voor snelle convergentie en optimale service geldt hetzelfde VLT MAC adres moet op beide knooppunten worden geconfigureerd met behulp van het vlt-mac Command (optioneel). Bij gebrek aan vlt-mac configuratie, als de primaire VLT knooppunt uitvalt, wordt de VLT poortkanaal op de secundaire knooppuntkleppen, wat lichte verkeershinder veroorzaakt.

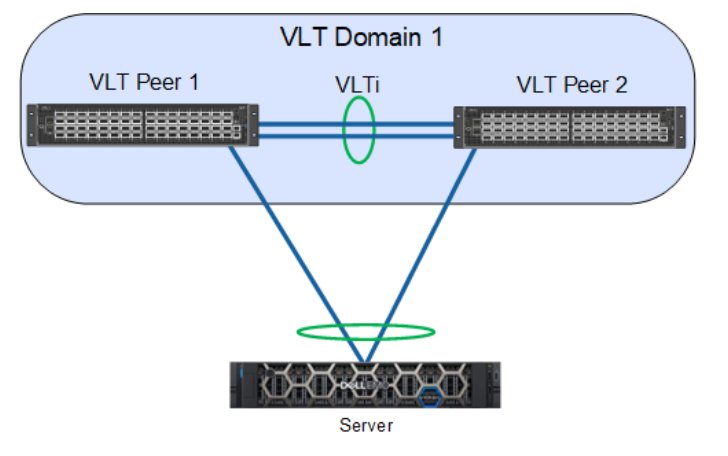

Afbeelding 1. Eenvoudige laag 2 VLT

De prioriteit van de primaire knooppuntverkiezing is gebaseerd op het lagere systeem mac-address van de schakelaar; Echter, met de primary-priority commando, de VLT Knooppunt met de minst geconfigureerde prioriteit neemt het over als het primaire knooppunt. Deze verkiezing loopt niet vooruit. Als het primaire knooppunt opnieuw wordt geladen, wordt het toegewezen als de secundaire rol. De rolwijziging voorkomt verstoringen in de verkeersstroom als gevolg van het verkiezingsproces.

De verkiezing vindt alleen plaats tijdens de eerste configuratie of wanneer VLT wordt in eerste instantie gelanceerd. De VLT rolverkiezing heeft geen betekenis voor het dataverkeer dat door de VLT Domein. Het is alleen voor de uitwisseling van controleprotocollen en behandelt potentiële split-control Storingsscenario's.

VLAN ID 4094 wordt automatisch toegewezen en intern gereserveerd als controle-VLAN om uit te wisselen VLT-related informatie tussen de knooppunten. De IPv6 Adres dat automatisch wordt toegewezen binnen het gereserveerde bereik, wordt toegewezen aan VLAN 4094 voor de bereikbaarheid tussen de VLT Knooppunten.

Voor de VLT Interconnect (VLTi) koppeling, zodra de detectie-interfaces op beide knooppunten zijn geconfigureerd, wordt poortkanaal 1000 automatisch geconfigureerd, waarbij de fysieke detectie-interfaces worden toegewezen. De poorten moeten worden geconfigureerd als geen switchpoort van de standaard Layer-2-modus tijdens het configureren van de detectie-interfaces.

Elke dertig seconden worden er hartslagberichten verzonden tussen de VLT knooppunten om de levendigheid van de peers te controleren en de VLTi Foutscenario. De waarde van het heartbeat-interval is configureerbaar en bereikt de peer via de back-upbestemming. Ook keep-alive Berichten (niet configureerbaar) worden verzonden via de VLTi poortkanaal.

Voor VLT poortkanalen, moet de gebruiker expliciet de vlt-port-channel id naar het geconfigureerde poortkanaal op beide knooppunten. Deze poortkanaalidentifier moet hetzelfde zijn voor beide knooppunten.

Belangrijke factoren om te onthouden:

• VLT Poortkanaalinterfaces moeten switchpoorten zijn.
• Dell Technologies raadt ten zeerste aan dat de VLT-interconnect (VLTi) een statische LAG en dat je uitschakelt LACP op de VLTi.
• Als u RSTP of PVST toevoegt, moet dit worden geconfigureerd voor VLT is geconfigureerd.
• VLT Heartbeat wordt alleen ondersteund op standaard VRF's.
• Als u IGMP Snuffelen op de VLT collega's, de waarde van de delay-restore command is not less than the query interval.
• Zorg ervoor dat de overspannende boomwortelbrug zich op de aggregatielaag bevindt.
• VLT Interconnect via 1G-poorten wordt niet ondersteund.
• Elke VLT domein heeft een uniek MAC-adres dat u aanmaakt.
• In een VLT domein, moeten de peerswitches dezelfde Dell Networking OS-softwareversie uitvoeren.
• Als u een VLT peer-knooppunt, configureer de switch vooraf met de VLT MAC-adres van het systeem, unit-id, en andere VLT parameters voordat u het aansluit op de bestaande VLT peer-switch met behulp van de VLTi aansluiting.

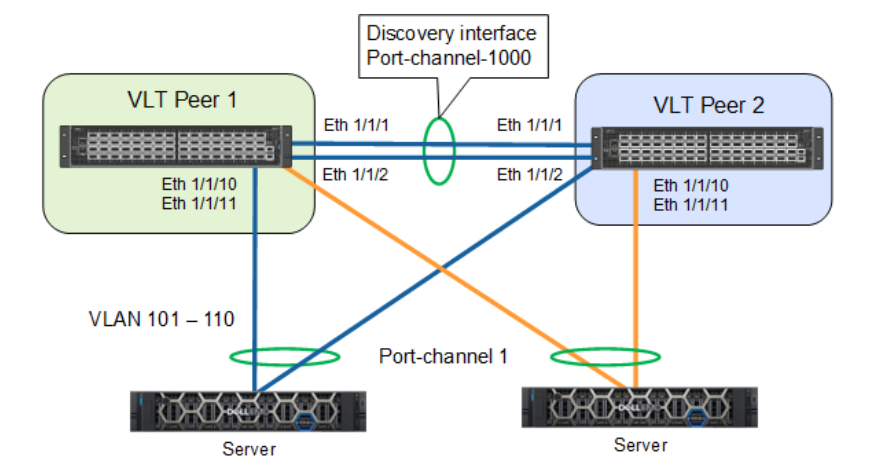

In deze voorbeeldconfiguratie vormen de interfaces 1/1/1 en 1/1/2 de detectie-interface/VLTi (Po-1000) op de VLT Peer1. Op dezelfde manier vormen de 1/1/1- en 1/1/2-interfaces de detectie-interface op VLT Peer2. De VLT De back-upbestemming wordt toegewezen aan het IP-adres voor beheer van de externe peer. Poortkanaal 1 is geconfigureerd op beide VLT knooppunten als interface 1/1/10 en 1/1/11. VLAN 101-110 is toegewezen aan poortkanaal 1.

Afbeelding 2. Voorbeeldconfiguratie

De configuraties voor VLT-Peer1 als VLT-Peer2 zijn hetzelfde, behalve het IP-adres van de back-upbestemming. De voorbeeldconfiguratie voor VLT-Peer1 is als volgt:

VLT-Peer1# configure terminal
VLT-Peer1(config)# interface ethernet 1/1/1
VLT-Peer1(conf-if-eth1/1/1)# no shutdown
VLT-Peer1(conf-if-eth1/1/1)# no switchport
VLT-Peer1(conf-if-eth1/1/1)# exit
VLT-Peer1(config)# interface ethernet 1/1/2
VLT-Peer1(conf-if-eth1/1/2)# no shutdown
VLT-Peer1(conf-if-eth1/1/2)# no switchport
VLT-Peer1(conf-if-eth1/1/2)#exit
VLT-Peer1(config)# vlt-domain 1
VLT-Peer1(conf-vlt-1)# primary-priority 1
VLT-Peer1(conf-vlt-1)# vlt-mac de:11:de:11:de:11
VLT-Peer1(conf-vlt-1)# discovery-interface ethernet 1/1/1
VLT-Peer1(conf-vlt-1)# discovery-interface ethernet 1/1/2
VLT-Peer1(conf-vlt-1)# backup destination 10.16.208.184
VLT-Peer1(config)# interface range vlan 101-110
VLT-Peer1(conf-range-vl-101-110)#exit
VLT-Peer1(config)# interface port-channel 1
VLT-Peer1(conf-if-po-1)# switchport mode trunk
VLT-Peer1(conf-if-po-1)# switchport trunk allowed vlan 101-110
VLT-Peer1(conf-if-po-1)#end

Voor een volledige handleiding, zie Dell SmartFabric OS10 - Virtual Link Trunking - Referentiearchitectuurgids | Dell Technologies Info Hub
