Referensarkitektur för SmartFabric OS10 Virtual Link Trunking Layer 2

Dell Virtual Link Trunking gör det möjligt att dela Layer-2-information mellan de två noderna. För detta ändamål ska samma VLT domain-id bör konfigureras på båda VLT Noder. För snabb konvergens och optimal service används samma VLT MAC Adressen ska konfigureras på båda noderna med hjälp av vlt-mac kommando (valfritt). I avsaknad av vlt-mac konfigurationen, om den primära VLT noden går ner, VLT portkanal på den sekundära nodklaffen, vilket orsakar smärre trafikstörningar.

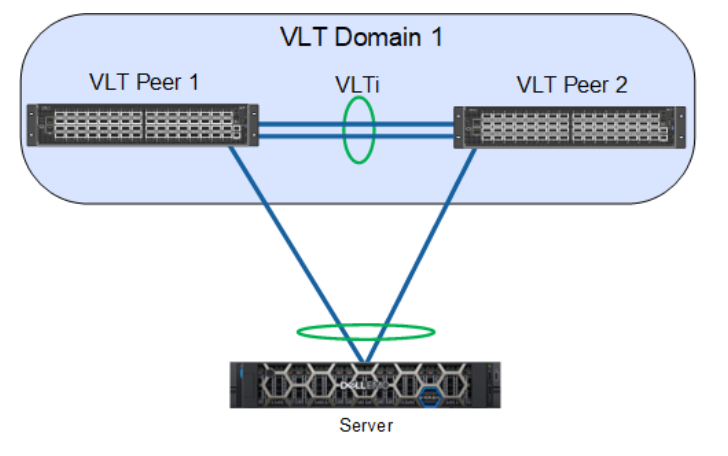

Bild 1. Enkelt lager 2 VLT

Prioriteten för valet av primär nod baseras på det lägre systemet mac-address av strömbrytaren; Men med primary-priority kommandot, VLT Noden med minst konfigurerad prioritet tar över som primär nod. Detta val är inte föregripet. Om den primära noden läses in igen tilldelas den som sekundär roll. Genom rollbytet undviker man störningar i trafikflödet på grund av valprocessen.

Valet sker endast under den inledande konfigurationen eller när VLT lanseras inledningsvis. Informationen VLT rollval har ingen betydelse för den datatrafik som flödar genom VLT Domän. Det är endast för utbyte av kontrollprotokoll och hanterar potentiella split-control scenarier med fel.

VLAN ID 4094 tilldelas automatiskt och är internt reserverat som en kontroll-VLAN för utbyte VLT-related information mellan noderna. Informationen IPv6 Adress som tilldelas automatiskt inom det reserverade intervallet mappas för VLAN 4094 för nåbarhet mellan VLT Noder.

För att VLT sammankoppling (VLTi) länk, när identifieringsgränssnitten har konfigurerats på båda noderna, konfigureras portkanal 1000 automatiskt, vilket kartlägger de fysiska identifieringsgränssnitten. Portarna ska konfigureras som ingen switchport från standardläget för Layer-2 när identifieringsgränssnitten konfigureras.

Var trettionde sekund skickas pulsslagsmeddelanden mellan VLT noder för att kontrollera livligheten hos peers och för att hantera VLTi felscenariot. Värdet för pulsslagsintervallet är konfigurerbart och når peer-användaren via säkerhetskopieringsmålet. Likaså keep-alive Meddelanden (ej konfigurerbara) skickas via VLTi portkanalen.

För VLT portkanaler, bör användaren uttryckligen tilldela vlt-port-channel id till den konfigurerade portkanalen på båda noderna. Portens kanalidentifierare ska vara samma för båda noderna.

Viktiga faktorer att komma ihåg:

• VLT Portkanalgränssnitt måste vara switchportar.
• Dell Technologies rekommenderar starkt att VLT-sammankopplingen (VLTi) vara en statisk LAG och att du inaktiverar LACP på VLTi.
• Om du inkluderar RSTP eller PVST måste det konfigureras innan VLT har konfigurerats.
• VLT Pulsslag stöds endast på standard-VRF:er.
• Om du aktiverar IGMP snoka på VLT peers, säkerställa värdet av delay-restore kommandot är inte mindre än frågeintervallet.
• Kontrollera att den uppspännande trädrotbryggan finns i sammansättningsskiktet.
• VLT sammankoppling över 1G-portar stöds inte.
• Varje VLT domänen har en unik MAC-adress som du skapar.
• I en VLT domän måste peer-switcharna köra samma version av Dell Networking OS-mjukvaran.
• Om du byter ut en VLT peer-nod, förkonfigurera switchen med VLT systemets MAC-adress, unit-id, och andra VLT parametrar innan du ansluter den till den befintliga VLT peer-switchen med hjälp av VLTi anslutning.

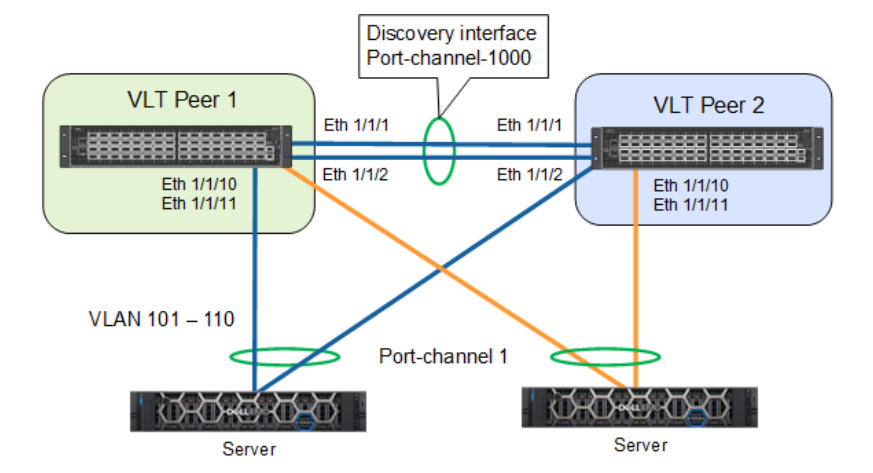

I den här exempelkonfigurationen utgör gränssnitten 1/1/1 och 1/1/2 identifieringsgränssnittet/VLTi (Po-1000) på VLT Peer1. På samma sätt utgör gränssnitten 1/1/1 och 1/1/2 identifieringsgränssnittet på VLT Peer2. Informationen VLT Säkerhetskopieringsmålet mappas till fjärr-peer-organisationens IP-adress för hantering. Portkanal 1 är konfigurerad på båda VLT noder som gränssnitt 1/1/10 och 1/1/11. VLAN 101-110 är mappad till portkanal 1.

Bild 2. Exempelkonfiguration

Konfigurationerna för VLT-Peer1 och VLT-Peer2 är desamma förutom IP-adressen för säkerhetskopieringsmålet. Exempelkonfigurationen för VLT-Peer1 är som följer:

VLT-Peer1# configure terminal
VLT-Peer1(config)# interface ethernet 1/1/1
VLT-Peer1(conf-if-eth1/1/1)# no shutdown
VLT-Peer1(conf-if-eth1/1/1)# no switchport
VLT-Peer1(conf-if-eth1/1/1)# exit
VLT-Peer1(config)# interface ethernet 1/1/2
VLT-Peer1(conf-if-eth1/1/2)# no shutdown
VLT-Peer1(conf-if-eth1/1/2)# no switchport
VLT-Peer1(conf-if-eth1/1/2)#exit
VLT-Peer1(config)# vlt-domain 1
VLT-Peer1(conf-vlt-1)# primary-priority 1
VLT-Peer1(conf-vlt-1)# vlt-mac de:11:de:11:de:11
VLT-Peer1(conf-vlt-1)# discovery-interface ethernet 1/1/1
VLT-Peer1(conf-vlt-1)# discovery-interface ethernet 1/1/2
VLT-Peer1(conf-vlt-1)# backup destination 10.16.208.184
VLT-Peer1(config)# interface range vlan 101-110
VLT-Peer1(conf-range-vl-101-110)#exit
VLT-Peer1(config)# interface port-channel 1
VLT-Peer1(conf-if-po-1)# switchport mode trunk
VLT-Peer1(conf-if-po-1)# switchport trunk allowed vlan 101-110
VLT-Peer1(conf-if-po-1)#end

En fullständig manual finns i Dell SmartFabric OS10 – Virtual Link Trunking – Reference Architecture Guide | Dell Technologies-informationshubb
