Summary: Ten artykuł zawiera podstawowe informacje na temat konfiguracji DD Boost z aplikacją CommVault. W tym artykule opisano również wymagania wstępne wymagane do skonfigurowania DD Boost z CommVault oraz obsługiwaną konfigurację/przepływy pracy z oprogramowaniem CommVault w wersjach 11.30.x i 11.32.x. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

Konfiguracja oprogramowania

Tabela: wymagania wstępne dla wymaganych wersji Data Domain (DD) i Commvault.

Wersja DDOS DDBoostSDK Wersja CommServe/Media Agent
DDOS 7.8 lub nowszy DD Boost SDK 7.11 — zintegrowany z pakietem Media Agent Commvault 11.30.x i 11.32.x 11.30.x (dostęp DD Boost)
DDOS 7.8 lub nowszy DD Boost SDK 7.11 — zintegrowany z pakietem Media Agent Commvault 11.30.x i 11.32.x 11.32.x (DD Boost Client Direct)

Uwaga: Klient DD Boost jest obsługiwany w przypadku nowych wdrożeń, nie jest obsługiwana migracja ani z DD Boost Access (CV 11.30.x), ani z wcześniejszych wersji CV.

Obsługiwana konfiguracja/przepływy pracy z Commvault 11.30.x

Workflow I: Ścieżka danych: agent multimedialny do Data Domain

Grafika przedstawiająca strumienie danych klienta zapisywane w programie Commvault, a następnie w systemie Data Domain. Pakiet DDBoost SDK wchodzi w skład pakietu Commvault Media Agent (MA). Usługa MA przesyła strumieniowo bezpośrednio do DD za pośrednictwem bezpiecznego połączenia TLS.


Przebieg II: Ścieżka danych klienta do Data Domain

Ilustracja przedstawiająca tworzenie kopii zapasowych danych klienta bezpośrednio w Data Domain przy użyciu biblioteki klienta DDBoost. Metadane są wysyłane do systemu Commvault. Zestaw DDBoost SDK jest zawarty w pakiecie akceleratora pamięci masowej. Klienci zapisują dane do DD za pośrednictwem bezpiecznego połączenia TLS.


Obsługiwane przepływy pracy dla wersji 11.32.x

Workflow I: Ścieżka danych to klient do domeny danych (deduplikacja po stronie klienta DD)

Uwaga: Tylko w przypadku pełnych kopii zapasowych i przyrostowych kopii zapasowych, tylko przywracanie.
Ilustracja przedstawiająca tworzenie kopii zapasowej danych klienta bezpośrednio w Data Domain za pośrednictwem bezpiecznego połączenia TLS przy użyciu biblioteki klienta DDBoost. Metadane są wysyłane do systemu Commvault. Zestaw DDBoost SDK jest zintegrowany z pakietem Media Agent i Client.

Przebieg II: Ścieżka danych to klient do domeny danych (deduplikacja po stronie klienta DD)

Uwaga: Tylko syntetyczna pełna kopia zapasowa (DD VS — wirtualne materiały syntetyczne)
Grafika przedstawiająca strumienie danych klienta zapisywane w systemie Commvault, a następnie w systemie Data Domain. Klienci zapisują pamięć podręczną indeksów w Commvault, a MA zapisuje w DD za pośrednictwem bezpiecznego połączenia TLS. Zestaw DDBoost SDK jest zintegrowany z pakietem Media Agent i Client.

Przebieg III: Klienci do agentów multimediów do Data Domain

Ścieżka danych to agent multimedialny do Data Domain.

Uwaga: Preferowane w przypadku deduplikacji DD poza klientem
Grafika przedstawiająca tworzenie kopii zapasowych danych klienta bezpośrednio do Data Domain z metadanymi wysyłanymi do Commvault z wymaganym pakietem Media Agent na klientach. Klienci zapisują dane do DD za pośrednictwem bezpiecznego połączenia TLS.

Kroki konfiguracji

W tej sekcji wyjaśniono czynności, które należy wykonać, aby skonfigurować urządzenie DD.
Uwaga: Pakiet DD Boost SDK jest instalowany domyślnie, gdy na hostach są zainstalowane aplikacje CommVault Media Agent i CommServe.

Sprawdź, czy DD ma ważną licencję, a system plików i DD Boost są włączone.

  1. Sprawdź licencję:
    sysadmin@DataDomain# elicense show
Licensing scheme: EMC Electronic License Management System (ELMS) node-locked mode

Capacity licenses:
##   Feature              Shelf Model   Capacity      Type              State    Expiration Date   Note
--   ------------------   -----------   -----------   ---------------   ------   ---------------   ----
1    CAPACITY-ACTIVE      ES40          1135.04 TiB   permanent (int)   active   n/a
2    CLOUDTIER-CAPACITY   n/a           9.09 TiB      permanent (int)   active   n/a
--   ------------------   -----------   -----------   ---------------   ------   ---------------   ----
Licensed Active Tier capacity: 1135.04 TiB*
* Depending on the hardware platform, usable filesystem capacities may vary.

Feature licenses:
##   Feature                     Count   Type              State    Expiration Date   Note
--   -------------------------   -----   ---------------   ------   ---------------   ----
1    REPLICATION                     1   permanent (int)   active   n/a
2    VTL                             1   permanent (int)   active   n/a
3    DDBOOST                         1   permanent (int)   active   n/a
4    RETENTION-LOCK-GOVERNANCE       1   permanent (int)   active   n/a
5    ENCRYPTION                      1   permanent (int)   active   n/a
  2. Sprawdź stan systemu plików:
    sysadmin@DataDomain# filesys status
The filesystem is enabled and running.
  3. Sprawdzanie stanu DD Boost:
    sysadmin@DataDomain# ddboost status
DD Boost status: enabled
  4. Sprawdź opcje DD Boost dla DSP:
    sysadmin@DataDomain# ddboost option show
Option                           Value
------------------------------   --------
distributed-segment-processing   enabled
virtual-synthetics               enabled
fc                               disabled
global-authentication-mode        none
global-encryption-strength        none
------------------------------   --------
  5. Utworzenie jednostki pamięci masowej DD Boost:
    sysadmin@DataDomain# ddboost storage-unit create DDSTU_P2WIN_COMP_3 user sysadmin
Created storage-unit "DDSTU_P2WIN_COMP_3" for "sysadmin".
  6. Wyświetla jednostkę pamięci masowej DD Boost:
    sysadmin@DataDomain# ddboost storage-unit show
Name                 Pre-Comp (GiB)   Status   User       Report Physical
                                                             Size (MiB)
------------------   --------------   ------   --------   ---------------
DDSTU_P2WIN_COMP_3              0.0   RW       sysadmin                 -
------------------   --------------   ------   --------   ---------------
 D    : Deleted
 Q    : Quota Defined
 RO   : Read Only
 RW   : Read Write
 RD   : Replication Destination
 M    : Mobile
 m    : Migratable

Uwaga: Aby uzyskać więcej informacji na temat funkcji Commvault DD Boost Storage Library, w tym konfiguracji biblioteki DD Boost, zobacz Commvault Data Domain Boost Storage Library w dokumentacji Commvault.


Tworzenie biblioteki klienta DD Boost przy użyciu oprogramowania CommVault 11.32.x

Po spełnieniu wszystkich wymagań wstępnych dotyczących konfiguracji biblioteki pamięci masowej Commvault DD Boost należy utworzyć bibliotekę klienta bezpośredniego DD Boost:
  1. W przeglądarce CommCell rozwiń opcję "Storage Resources".
  2. Kliknij prawym przyciskiem myszy pozycję Biblioteki, a następnie kliknij pozycję "Add > Disk Library > Data Domain Boost Library".

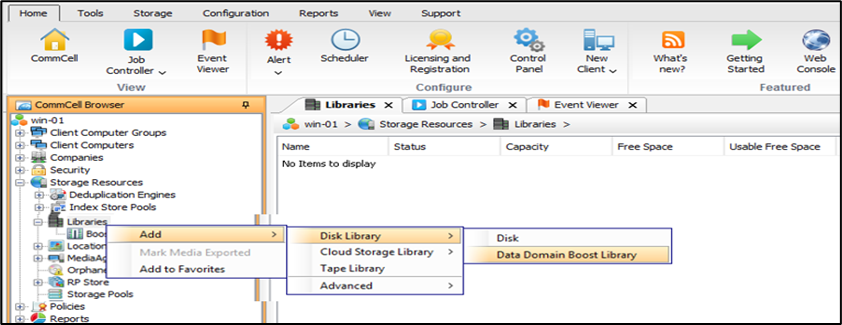

    Zrzut ekranu interfejsu użytkownika Commvault z aktywnymi następującymi zagnieżdżonymi podmenu: Biblioteki, Dodaj, Biblioteka dysków i Biblioteka Data Domain Boost.
  3. Plik "Add DD Boost Storage"
  4. W polu Nazwa wpisz nazwę biblioteki.
  5. W polu Typ wybierz pozycję DD Boost Client.
  6. Z listy Media Agent wybierz odpowiedniego klienta.
  7. W polu Host urządzenia DD wpisz adres IP powiązany z biblioteką Data Domain.
  8. Z listy Poświadczenia wybierz wstępnie zdefiniowane poświadczenia lub kliknij przycisk Create New , aby utworzyć poświadczenia dostępu do biblioteki urządzeń serii DD.
  9. W polu Storage unit wpisz nazwę jednostki pamięci masowej podanej w konsoli urządzenia serii DD.
    Zrzut ekranu interfejsu użytkownika Commvault z otwartym oknem
  10. Kliknij przycisk OK.

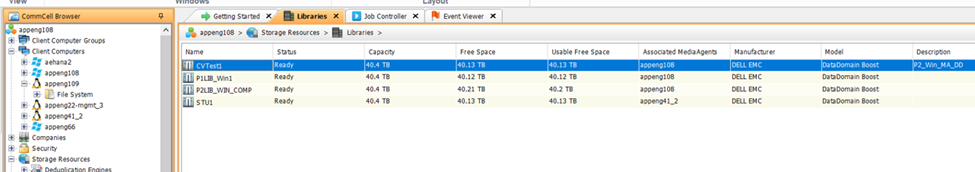

    Zrzut ekranu interfejsu użytkownika Commvault przedstawiający nową bibliotekę pamięci masowej Client Direct wymienioną w sekcji
Nowa biblioteka pamięci masowej Client Direct DD Boost jest wyświetlana w przeglądarce CommCell w sekcji "Storage Resources | Biblioteki".
