Data Domain. Руководство по настройке DD Boost для CommVault

Summary: В этой статье представлена основная информация о настройке DD Boost с помощью приложения CommVault. В этой статье также описываются предварительные требования, необходимые для настройки DD Boost с CommVault, и поддерживаемые конфигурации/рабочие процессы с версиями ПО CommVault 11.30.x и 11.32.x. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

Конфигурация программного обеспечения

Таблица: необходимые условия для требуемых версий Data Domain (DD) и Commvault.

Версия DDOS DDBoostSDK Версия CommServe/Media Agent
DDOS 7.8 или более поздней версии DD Boost SDK 7.11 — интегрирован в пакет Media Agent Commvault 11.30.x и 11.32.x 11.30.x (доступ DD Boost)
DDOS 7.8 или более поздней версии DD Boost SDK 7.11 — интегрирован в пакет Media Agent Commvault 11.30.x и 11.32.x 11.32.x (DD Boost Client Direct)

Примечание. Клиент DD Boost поддерживается с новыми развертываниями, перенос из DD Boost Access (CV 11.30.x) или из предыдущих версий CV не поддерживается.

Поддерживаемые конфигурации/рабочие процессы в CommVault 11.30.x

Рабочий процесс I. Путь прохождения данных от медиаагента к Data Domain

Рисунок, изображающий потоки клиентских данных, записывающих данные в Commvault, а затем в Data Domain. DDBoost SDK включен в пакет Commvault Media Agent (MA). MA передает потоки непосредственно в DD по защищенному TLS-соединению.


Рабочий процесс II. Путь прохождения данных от клиента к Data Domain

Рисунок, показывающий резервное копирование клиентских данных непосредственно в Data Domain с помощью клиентской библиотеки DDBoost. Метаданные отправляются в Commvault. DDBoost SDK включен в пакет ускорителя хранилища. Клиенты записывают данные в DD по защищенному TLS-соединению.


Поддерживаемые рабочие процессы для 11.32.x

Рабочий процесс I. Путь прохождения данных: от клиента к Data Domain (дедупликация DD на стороне клиента)

Примечание. Только для полного резервного копирования и инкрементного резервного копирования выберите Только восстановление.
Рисунок, показывающий резервное копирование клиентских данных непосредственно в Data Domain по защищенному TLS-соединению с использованием клиентской библиотеки DDBoost. Метаданные отправляются в Commvault. DDBoost SDK интегрирован в Media Agent и Client Package.

Рабочий процесс II. Путь прохождения данных: от клиента к Data Domain (дедупликация DD на стороне клиента)

Примечание. Только для полного синтетического резервного копирования (DD VS — Virtual Synthetics)
Рисунок, показывающий потоки клиентских данных, записывающих данные в Commvault, а затем в Data Domain. Клиенты записывают кэш индекса в Commvault, а MA записывает в DD по защищенному TLS-соединению. DDBoost SDK интегрирован в Media Agent и Client Package.

Рабочий процесс III. Клиенты, медиаагенты, Data Domain

Путь к данным — это Media Agent в Data Domain.

Примечание. Предпочтительно для дедупликации DD не на стороне клиента
Рисунок, показывающий резервное копирование клиентских данных непосредственно в Data Domain, а метаданные отправляются в Commvault с требуемым пакетом Media Agent на клиентах. Клиенты записывают данные в DD по защищенному TLS-соединению.

Действия по настройке

В этом разделе описаны действия, необходимые для настройки устройства DD.
Примечание. DD Boost SDK устанавливается по умолчанию, если на хостах установлены CommVault Media Agent и CommServe.

Убедитесь, что у DD есть действительная лицензия, что файловая система и DD Boost включены.

  1. Проверка лицензии:
    sysadmin@DataDomain# elicense show
Licensing scheme: EMC Electronic License Management System (ELMS) node-locked mode

Capacity licenses:
##   Feature              Shelf Model   Capacity      Type              State    Expiration Date   Note
--   ------------------   -----------   -----------   ---------------   ------   ---------------   ----
1    CAPACITY-ACTIVE      ES40          1135.04 TiB   permanent (int)   active   n/a
2    CLOUDTIER-CAPACITY   n/a           9.09 TiB      permanent (int)   active   n/a
--   ------------------   -----------   -----------   ---------------   ------   ---------------   ----
Licensed Active Tier capacity: 1135.04 TiB*
* Depending on the hardware platform, usable filesystem capacities may vary.

Feature licenses:
##   Feature                     Count   Type              State    Expiration Date   Note
--   -------------------------   -----   ---------------   ------   ---------------   ----
1    REPLICATION                     1   permanent (int)   active   n/a
2    VTL                             1   permanent (int)   active   n/a
3    DDBOOST                         1   permanent (int)   active   n/a
4    RETENTION-LOCK-GOVERNANCE       1   permanent (int)   active   n/a
5    ENCRYPTION                      1   permanent (int)   active   n/a
  2. Проверьте состояние файловой системы:
    sysadmin@DataDomain# filesys status
The filesystem is enabled and running.
  3. Проверка состояния DD Boost:
    sysadmin@DataDomain# ddboost status
DD Boost status: enabled
  4. Проверьте параметры DD Boost для DSP:
    sysadmin@DataDomain# ddboost option show
Option                           Value
------------------------------   --------
distributed-segment-processing   enabled
virtual-synthetics               enabled
fc                               disabled
global-authentication-mode        none
global-encryption-strength        none
------------------------------   --------
  5. Создание устройства хранения DD Boost:
    sysadmin@DataDomain# ddboost storage-unit create DDSTU_P2WIN_COMP_3 user sysadmin
Created storage-unit "DDSTU_P2WIN_COMP_3" for "sysadmin".
  6. Выводит список устройств хранения DD Boost:
    sysadmin@DataDomain# ddboost storage-unit show
Name                 Pre-Comp (GiB)   Status   User       Report Physical
                                                             Size (MiB)
------------------   --------------   ------   --------   ---------------
DDSTU_P2WIN_COMP_3              0.0   RW       sysadmin                 -
------------------   --------------   ------   --------   ---------------
 D    : Deleted
 Q    : Quota Defined
 RO   : Read Only
 RW   : Read Write
 RD   : Replication Destination
 M    : Mobile
 m    : Migratable

Примечание. Дополнительные сведения о функции Commvault DD Boost Storage Library, включая настройку библиотеки хранилища DD Boost, см. в разделе Commvault Data Domain Boost Storage Library документации по Commvault.


Создание клиентской библиотеки DD Boost с помощью CommVault 11.32.x

Выполнив все необходимые условия для настройки библиотеки хранилища Commvault DD Boost, создайте клиентскую библиотеку DD Boost для прямого клиента.
  1. В браузере CommCell разверните раздел «Ресурсы хранилища».
  2. Нажмите правой кнопкой мыши «Libraries» и выберите «Add > Disk Library Data Domain > Boost Library».

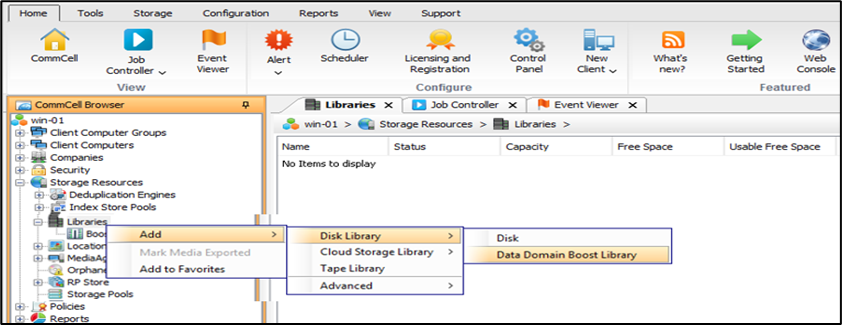

    Снимок экрана пользовательского интерфейса Commvault с активными вложенными подменю: «Libraries», «Add», «Disk Library» и «Data Domain Boost Library».
  3. Метод «Add DD Boost Storage"
  4. В поле Имя введите имя библиотеки.
  5. В поле Тип выберите DD Boost Client.
  6. В списке Media Agent выберите соответствующего клиента.
  7. В поле «DD appliance host» введите IP-адрес, связанный с библиотекой Data Domain.
  8. В списке Учетные данные выберите предварительно определенные учетные данные или нажмите Create New , чтобы создать учетные данные для доступа к библиотеке устройств серии DD.
  9. В поле Блок хранения введите имя блока хранения, указанное в консоли устройства серии DD.
    Снимок экрана пользовательского интерфейса Commvault с открытым окном «Add Data Domain Boost Storage».
  10. Нажмите OK.

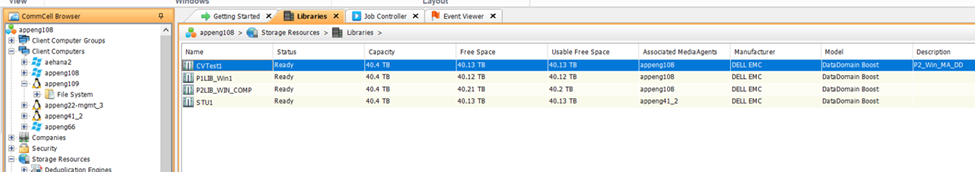

    Снимок экрана пользовательского интерфейса Commvault, на котором показана новая библиотека хранилища Client Direct в разделе «Libraries».
Новая библиотека хранилищ Client Direct DD Boost отображается в браузере CommCell в разделе «Ресурсы хранения данных | Библиотеки».
