Dell Unity: UDoctor genera l'avviso: "Lo storage processor ha l'aggregazione dei collegamenti configurata sullo stesso modulo di I/O"

Summary: Questo articolo descrive l'avviso UDoctor: "Lo storage processor ha l'aggregazione dei collegamenti configurata sullo stesso modulo di I/O"

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

I sistemi Unity possono attivare un avviso settimanale "The Storage Processor has Link Aggregation configured on the same I/O Module".

Questa condizione viene classificata come "CRITICAL" per evidenziare la criticità del server NAS suscettibile a una possibile situazione di Data Unavailable nel caso in cui il modulo utilizzato per la configurazione della Link Aggregation non funzionasse.

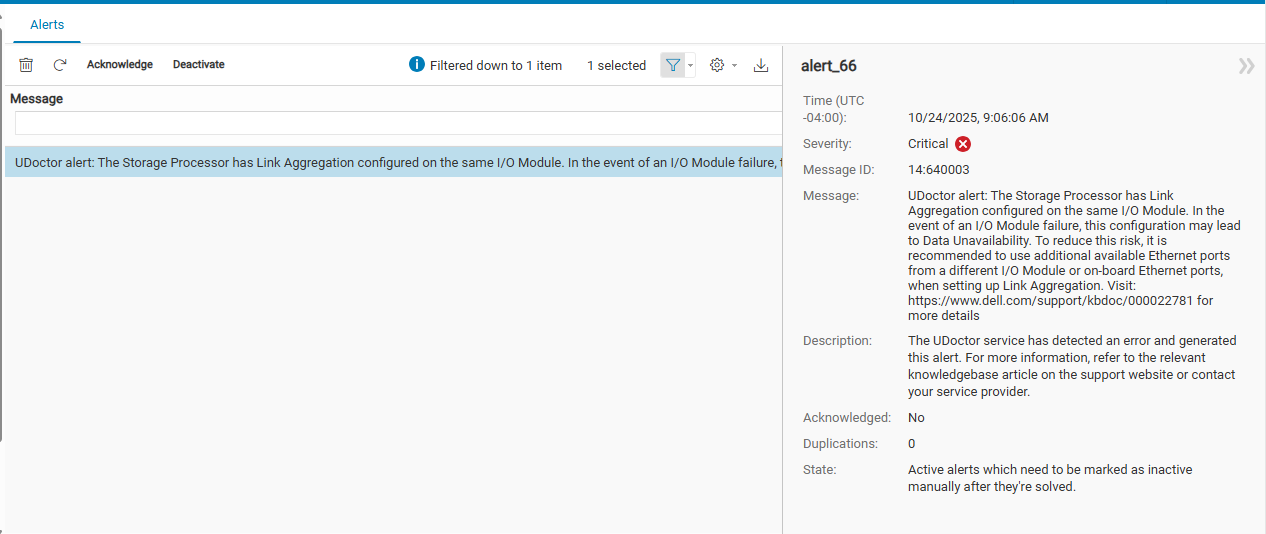

Un'immagine che mostra l'avviso di aggregazione dei collegamenti in Unisphere

Cause

Octor genererà un avviso se il sistema Unity dispone di un'aggregazione dei collegamenti configurata utilizzando le porte di un solo modulo mentre sono disponibili porte aggiuntive da altri moduli per l'aggregazione dei collegamenti.

Se il modulo si guasta su uno storage processor ma il modulo corrispondente nello storage processor peer è integro, non si verifica alcun failover automatico dei server NAS con conseguente non disponibilità dei dati mentre i server NAS sono in questo stato.

Resolution

Se il sistema Unity dispone di porte disponibili da più moduli per la creazione di un'aggregazione dei collegamenti, si consiglia di includere le porte di tali moduli diversi in LA per creare una configurazione high availability effettiva nel caso in cui uno dei moduli si guasti.

Additional Information

 Su alcuni sistemi Unity, UDoctor può generare un avviso falso positivo anche se l'aggregazione dei collegamenti include porte di moduli diversi.

Ciò può verificarsi quando l'aggregazione dei collegamenti dispone di porte dal modulo OCP e/o porte Baseboard/Onboard (integrate) insieme alle porte del normale modulo I/O.

Questo avviso può essere ignorato se il sistema Unity ha una configurazione LA di questo tipo.

Il codice UDoctor verrà aggiornato per includere le porte del modulo OCP e/o le porte Baseboard/Onboard (embedded) nel relativo algoritmo per la generazione dell'avviso

L'aggregazione dei collegamenti può essere utilizzata solo per le interfacce del server NAS, pertanto il tentativo di configurarla su porte Ethernet con interfacce iSCSI esistenti non è consentito dal lato Unity.

Nota: quando si configura l'aggregazione dei collegamenti, assicurarsi che le stesse porte siano cablate su entrambi gli SP. In caso di failover, infatti, l'SP peer utilizza le stesse porte. Inoltre, assicurarsi che le porte degli switch appropriate connesse agli SP siano configurate anche per l'aggregazione dei collegamenti. Se lo switch non è configurato correttamente, possono verificarsi problemi di comunicazione.  Assicurarsi che le porte degli switch sulle connessioni di entrambi gli SP utilizzino gli stessi indirizzi VLAN, se configurati.



Per ulteriori informazioni, consultare questo manuale sulla configurazione di Unity High Availability:
https://dl.dell.com/content/manual42328597-dell-emc-unity-family-configuring-high-availability.pdf?language=en-us


Consultare anche il seguente articolo della Knowledge Base su Come configurare l'aggregazione dei collegamenti
