Dell Unity: UDoctor genererer varsel: "Lagringsprosessoren har koblingsaggregering konfigurert på samme I/O-modul"

Summary: Denne artikkelen forklarer UDoctor-varselet: "Lagringsprosessoren har koblingsaggregering konfigurert på samme I/O-modul"

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Unity-systemer kan utløse et ukentlig varsel "Lagringsprosessoren har koblingsaggregering konfigurert på samme I/O-modul".

Dette er klassifisert som "KRITISK", for å markere kritikaliteten til NAS-serveren som er utsatt for en mulig Data Utilgjengelig situasjon i tilfelle modulen som brukes til å konfigurere Link Aggregation går dårlig.

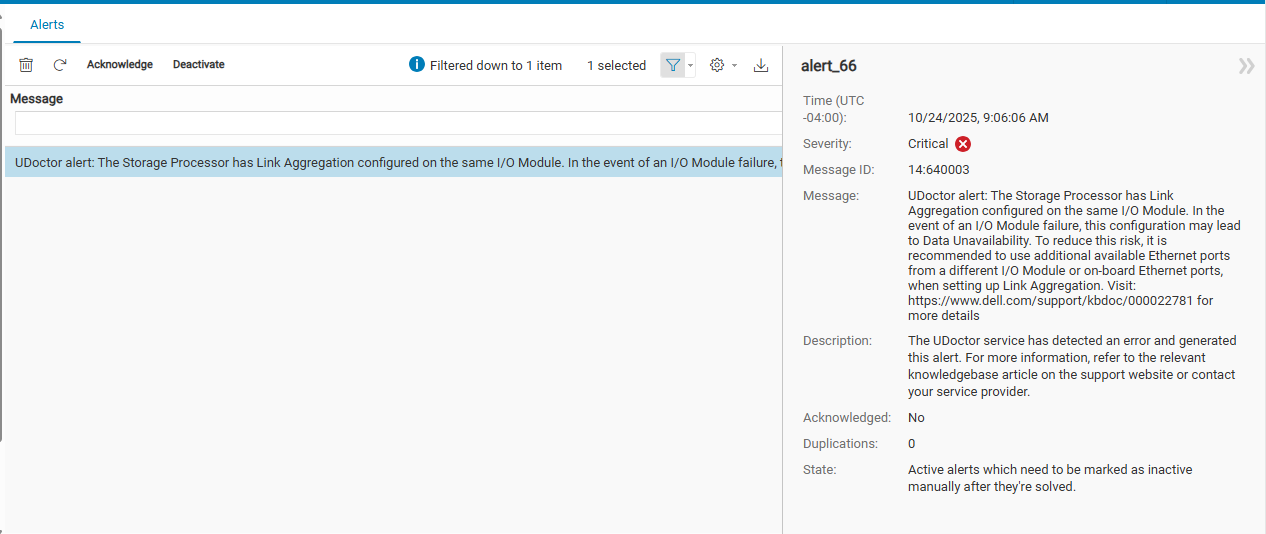

Et bilde som viser varselet om aggregering av koblinger i Unisphere

Cause

UDoctor vil gi et varsel hvis Unity-systemet har en koblingsaggregering som er konfigurert ved hjelp av porter fra bare én modul mens det er flere porter tilgjengelig fra andre moduler for koblingsaggregering.

Hvis modulfeilen på en lagringsprosessor, men den samsvarende modulen i nodelagringsprosessoren er i god stand, er det ingen automatisk failover for NAS-serverne, noe som resulterer i at data ikke er tilgjengelige når NAS-serverne er i denne tilstanden.

Resolution

Hvis Unity-systemet har porter tilgjengelig fra flere moduler for oppretting av koblingsaggregering, anbefales det å inkludere porter fra de forskjellige modulene i LA for å opprette en ekte konfigurasjon med høy tilgjengelighet i tilfelle en av modulene feiler.

Additional Information

 På noen Unity Systems kan UDoctor gi et falskt positivt varsel selv om koblingsaggregeringen har porter fra forskjellige moduler.

Dette kan skje når aggregeringen av koblingen har porter fra OCP-modulen og/eller basebordporter/innebygde porter (innebygde) sammen med porter fra vanlig I/O-modul.

Dette varselet kan ignoreres hvis Unity-systemet har en slik LA-konfigurasjon.

UDoctor-koden vil bli oppdatert for å inkludere porter fra OCP-modulen og/eller innebygde / innebygde porter i algoritmen for å heve varselet

Aggregering av koblinger kan bare brukes for NAS-servergrensesnitt, så forsøk på å konfigurere det på Ethernet-porter som har eksisterende iSCSI-grensesnitt, er forbudt fra Unity Side.

Merk: Når du konfigurerer koblingsaggregering, må du kontrollere at de samme portene er kablet på begge SP-ene. Dette er nødvendig fordi i tilfelle failover, bruker motparten SP de samme portene. Kontroller også at de riktige svitsjportene som er koblet til SP-ene, også er konfigurert for aggregering av kobling. Hvis svitsjen ikke er riktig konfigurert, kan det oppstå kommunikasjonsproblemer.  Kontroller at svitsjportene på tilkoblingene fra begge SP-ene bruker de samme VLAN-adressene, hvis de er konfigurert.



Hvis du vil ha mer informasjon, kan du se denne håndboken om konfigurering av Unity High Availability:
https://dl.dell.com/content/manual42328597-dell-emc-unity-family-configuring-high-availability.pdf?language=en-us


Kontroller også følgende KB om hvordan du konfigurerer aggregering av koblinger:
