Dell Unity XT：系统中的两个电源均不受支持（用户可纠正）
Summary: Dell Unity XT：系统中的两个电源均不受支持（用户可纠正）。
Symptoms

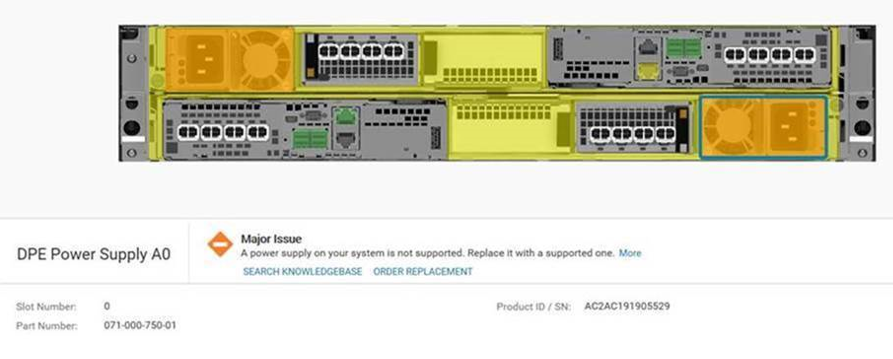

Unity XT 报告系统中的两个电源都不受支持：
SP 日志（可在 spX\EMC\backend\log_shared\EMCSystemLogFile.log 下的 Unity 支持数据收集 tar 文件中找到，其中 spX 是主 SP）：
B 09/05/19 18:55:14.119 Bus9 Enc0 PowA 1678006 [ERROR] System: Power Supply is Faulted (Unsupported ). B 09/05/19 18:55:14.131 Bus9 Enc0 PowB 1678006 [ERROR] System: Power Supply is Faulted (Unsupported ). A 09/05/19 19:06:18.834 Bus9 Enc0 PowA 1678006 [ERROR] System: Power Supply is Faulted (Unsupported ). A 09/05/19 19:06:18.847 Bus9 Enc0 PowB 1678006 [ERROR] System: Power Supply is Faulted (Unsupported ). |
Fbecli 日志（可在 spX\cmd_outputs\fbecli_exe_ccollectall.txt 下的 Unity 支持数据收集 tar 文件中找到，其中 spX 包含该 SP 的日志）：
spX\cmd_outputs\speclcli_-getall.txt显示输入电压：
SP B [Active SP] PEER SP: PRESENT HW Cache Status: FAILED Reason: PS DPE-SCORP 990 (Bus 99, Pos 0) -OK EnclFaultLedStatus: ON EnclFaultLedReason: PS Fault PS A B FLT (0102) FLT (0102) Bus 99 Enclosure 0 PS Slot 0 Info: Associated SP : SP_A(0) State : OK SubState : NO FAULT Logical Fault : YES PS uniqueId : 0xB004F00(ATLAS 1980W High GEN2 OTS PSU (Acbel)) PS Supported : NO Low Line Input : YES Bus 99 Enclosure 0 PS Slot 1 Info: Associated SP : SP_B(1) State : OK SubState : NO FAULT Logical Fault : YES PS uniqueId : 0xB004F00(ATLAS 1980W High GEN2 OTS PSU (Acbel)) PS Supported : NO Low Line Input : YES ## speclcli getAll ## __ SPA PS0 Status __ Input Voltage : 116 Volts __ SPB PS0 Status __ Input Voltage : 117 Volts |
另一个症状是以下事件：
SymptomCode: neo14:601ff Description: DPE Power Supply B0 does not support low line input
Cause
Unity XT 480/680 支持两种类型的电源型号：
ATLAS (220V): PN: 071-000-750-01 Hi-Line
POSEIDON (110V): PN: 071-000-760-03 Low-Line
如果 Unity 电源是高压线路电源 ATLAS （220V），则它不支持低压线路交流电压（例如来自墙上电源插座的电压 （110V））将导致警报。
相反，如果 Unity PS 是低压电源POSEIDON （110V），则它不支持高压交流电压 （220V），并且会导致警报。
Resolution
要解决此问题：
- 确认输入电压为 110V 低压线路）或 220V（高压线路）
- 确认电源为 POSEIDON （110V） 或 ATLAS （220V）
如果输入音量tage 在 220 Voltage 范围内，电源为 110V （POSEIDON）：将交流输入从 220V 更改为 110V，或将电源型号从 POSEIDON （110V） 更换为 ATLAS （220V）。
如果输入电压在 110 电压范围内，电源为 220V （ATLAS）： 将交流输入从 110V 更改为 220V，或将电源型号从 ATLAS 更换为 POSEIDON。
POSEIDON 电源仅用于 Unity XT 480（F） 和 Unity XT 680（F） 的低压线路电源，其中存储阵列的电源电压范围为 100-120V。要将电源连接到墙上插座，请选择带有特定国家/地区的墙上插座插头的 C19 线缆，参见下面的 DOC-394778 链接。
线缆另一端的连接器取决于特定的国家或地区壁式插头类型。
特定国家/地区的壁式电源线
提醒： 直接从 MyQuotes 订购这些特定国家/地区的电源线，并提供戴尔型号。
示例： 美国使用戴尔型号：C19-PWR-12 部件编号：038-004-848
描述： C19 PWR 电源线，带 NEMA 5-15P 插头，125V 15A
重要更换说明：必须在阵列运行时更换电源 (PS)。一次更换一个电源。交换期间会生成警报。可以忽略或确认“Power Supply Intermix”等警报。如果阵列已关闭电源并更换了 PS，则阵列可能无法开机。插入原始 Atlas 电源，打开阵列电源，然后一次更换一个 PS。
Additional Information
默认情况下，订购低压线路电源的新系统时，系统将要求您提供特定国家/地区的壁线。
在新的和升级的 MyQuotes 订购路径的“附加硬件”部分中也提供了它们。
根据 Unity XT 硬件指南，电源要求如下。当使用低压线路电源输入时， ATLAS PS 仅提供 1050W，无法满足 DPE 的 1450W 电源要求，但 POSEIDON 完全提供容量。
Power specifications per Unity model Model High line Low line Unity 480/480F 1800 W 1450 W Unity 680/680F 1800 W 1450 W Unity 880/880F 1800 W 1800 W (Step-up transformer required)
地图集 规范：GEN2 CFF 1800W HL 1050W LL PSU AC
POSEIDON 规格：GEN2 CFF 1450W LL 2100W HL AC DC PSU AC
注意：
ATLAS 将用于将阵列安装在运行 220vAC 的机柜中的所有情况;选择了高压线路电源并使用标准 c13/c14 电源线的销售订单。
POSEIDON 将被命令运行 110vAC 以及使用国家或地区或地区特定的墙上插座： 选择低压线路电源的销售订单（您将被要求选择特定国家/地区或区域墙上插座线缆）。
正在使用 120vAC PDU：
在极少数情况下，如果客户使用 120V PDU，并且 PDU 使用机架类型 C19 或 C13 连接，您可能需要特别订购 C19 to C20 或 C19 to C14 的电源线。它可能没有典型的墙上插座连接。 仅当客户 120vAC PDU 具有机架类型 C19 或 C13 连接时，才需要这些线缆。
Special Order: C20 to C19 cable: 038-004-807 - C20 to C19 1m 14AWG black 038-004-808 - C20 to C19 1m 14AWG gray ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ Special order C19 to C14 cable:** TrippLite 14AWG IEC-320-C19 to IEC-320-C14 Heavy-Duty Power Cord - 6 ft Special order for Dell Part Number: A2812947 Manufacturer Part P047-006 ** The above part is not in the L-EMC database and would need to be ordered separately.
