Guide d’état des voyants LED du Latitude E7450
Summary: L’article suivant constitue un guide visuel des voyants LED de votre ordinateur portable Latitude E7450.
Instructions
Sommaire :
Guide des LED d’état du système Latitude E7450
J’ai créé un guide visuel ci-dessous qui montre les différents voyants de votre ordinateur portable. J’ai montré ce que les LED représentent. Quelles sont les étapes par lesquelles la LED peut passer ?
LED externes
Les petits voyants lumineux de l’ordinateur portable sont des diodes électroluminescentes (LED). Ils servent de voyants d’état pour votre ordinateur portable.
Dans cette section, nous allons examiner les trois voyants LED situés le long du bord supérieur à l’extérieur de l’ordinateur portable.
(Figure 1 : Voyants externes)
| 1 | LED d’alimentation : indique l’état de l’alimentation. | 2 | LED d’activité du disque dur : s’allume en blanc lorsque l’ordinateur portable lit ou écrit sur le disque dur. |
| 3 | LED de la batterie : indique l’état de la batterie. |
La LED d’alimentation indique l’état de l’alimentation comme suit :
| État de l'alimentation | Comportement du voyant |
|---|---|
| Allumé | Blanc fixe |
| Mode Veille | Blanc (clignote lentement). |
| Hors veille prolongée | Éteint |
La LED de la batterie indique l’état de la batterie comme suit :
| État de la batterie | Comportement du voyant |
|---|---|
| Adaptateur secteur non Dell branché à l’ordinateur portable. | Clignote en orange et blanc en alternance |
| Défaillance de batterie temporaire lorsqu’il existe un adaptateur CA | Clignote en orange et s’allume en blanc fixe en alternance |
| Défaillance de batterie fatale lorsqu’il existe un adaptateur CA | Voyant orange clignotant constamment |
| La batterie est en mode de charge complet et un adaptateur CA est branché | Voyant éteint |
| La batterie est en mode de charge et un adaptateur CA est branché | Voyant blanc constant |
Les LED du repose-poignets
Les voyants d’état de l’appareil sont situés en haut à droite du clavier. Ils affichent l’état du stockage, de la batterie et de l’activité sans fil. Vous pouvez les utiliser comme outil de diagnostic.

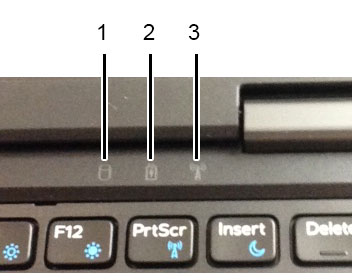

(Fig.2 Voyants d’état)
| 1 | Voyant du stockage | 2 | LED d’alimentation |
| 3 | Voyant de connexion sans fil |
Pour plus d’informations sur l’utilisation des voyants pour le dépannage des problèmes que vous rencontrez, consultez la section Liens.
