Guida di stato LED di Latitude E7450
Summary: Il seguente articolo fornisce una guida visiva agli indicatori LED del notebook Latitude E7450.
Instructions
Sommario:
Una guida ai LED di stato del sistema di Latitude E7450
Di seguito è riportata una guida visiva che mostra i vari indicatori LED presenti sul notebook. Ho mostrato cosa rappresentano i LED. Quali sono le singole fasi che il LED può attraversare.
LED esterni
I piccoli indicatori luminosi sul notebook sono LED (Light Emitting Diodes). Fungono da indicatori di stato per il notebook.
In questa sezione, ci occupiamo dei tre LED lungo il bordo superiore all'esterno del portatile.

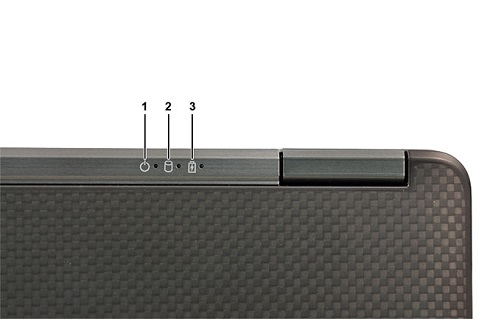

(Figura 1. LED esterni)
| 1 | LED di alimentazione: indica lo stato dell'alimentazione. | 2 | LED di attività del disco rigido: diventa bianco quando il notebook legge o scrive sul disco rigido. |
| 3 | LED della batteria: indica lo stato della batteria. |
Il LED di alimentazione indica lo stato di alimentazione come riportato di seguito:
| Stato di alimentazione | Comportamento degli indicatori LED |
|---|---|
| Acceso | Bianco fisso |
| Standby | Bianco lampeggiante (lampeggia lentamente). |
| Spento - Sospensione | Spento |
Il LED della batteria indica lo stato della batteria come riportato di seguito:
| Stato batteria | Comportamento degli indicatori LED |
|---|---|
| Adattatore CA non Dell collegato al notebook. | Alternanza tra luce lampeggiante ambra e bianca |
| Guasto temporaneo alla batteria con adattatore CA presente | Alternanza tra luce lampeggiante ambra e luce bianca fissa |
| Guasto irreversibile della batteria con adattatore CA presente | Luce ambra lampeggiante costantemente |
| Batteria in modalità di carica completa con adattatore CA presente | Luce spenta |
| Batteria in modalità di carica con adattatore CA presente | Indicatore bianco costante |
LED del poggiapolsi
I LED di stato del dispositivo si trovano sul lato superiore destro della tastiera. Mostrano lo stato dello spazio di archiviazione, della batteria e dell'attività wireless. È possibile utilizzarli come strumento di diagnostica.
(Fig. 2 LED di stato)
| 1 | LED storage | 2 | LED di alimentazione |
| 3 | LED rete senza fili |
Per ulteriori informazioni sull'utilizzo dei LED per risolvere eventuali problemi riscontrati, consultare la sezione Collegamenti.
